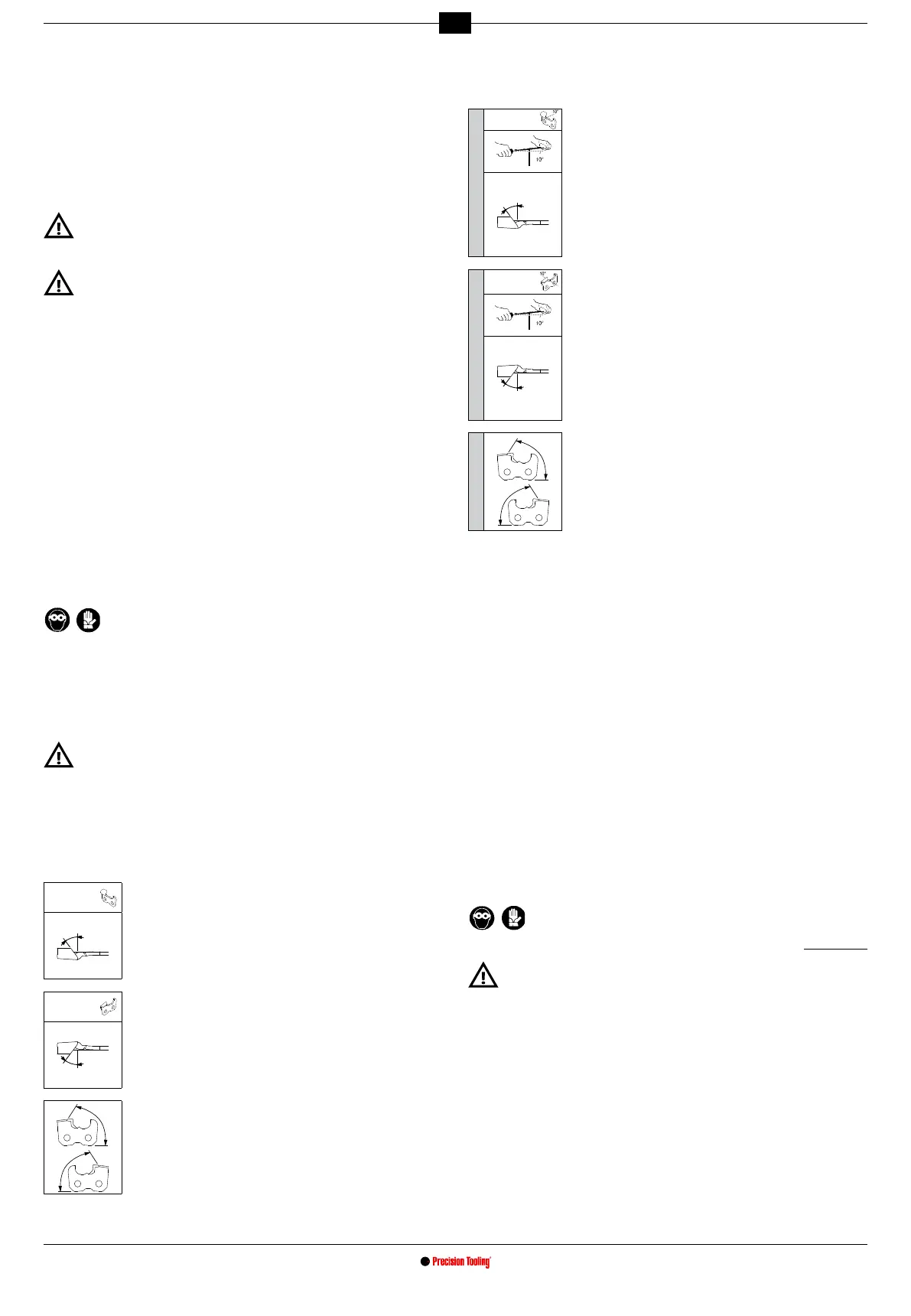

23
DE
- Den Schutz P10 wieder schließen und die Schraube V10 festziehen. Bei diesem
Arbeitsgang ist vorsichtig vorzugehen, damit die Schrauben nicht zu stark festge-
zogen werden, da sich sonst Risse im Schleifscheibenschutz bilden können.
19. KONTROLLE DER SCHLEIFSCHEIBENMONTAGE
- Sich neben die Schleifscheibe stellen, die Schleifmaschine einschalten und per
Sichtkontrolleüberprüfen,dassdieSchleifscheibenichtseitlichoderqueroszilliert
unddadurchzuanormalenVibrationenführt.
- Falls festgestellt wird, dass die Schleifscheibe oszilliert, das Gerät sofort ausschalten
undprüfen,dassdieSchleifscheibekorrektmontiertwurde.DieSchleifscheibefalls
notwendig durch eine andere Originalschleifscheibe auswechseln.
Diese Kontrolle an eben montierten Schleifscheiben immer mindestens
eineMinute lang beiBetriebsgeschwindigkeit durchführen, bevormit den
Schleifarbeiten begonnen wird. Sich bei der Kontrolle nicht zu nahe am Gerät
aufhaltenunddafürsorgen,dasssichkeineanderenPersoneninGerätnähe
aufhalten.
20. STROMANSCHLUSS
- Sicherstellen, dass das Stromnetz, an das das Gerät angeschlossen wird, den auf
dem Gerätschild mit den technischen Daten angegebenen Angaben entspricht.
- Die Speisespannung darf von den auf dem Schild angegebenen Werten nicht um
mehr als ±5% abweichen.
- Der Anschluss an das Stromnetz muss gemäß den im Verwendungsland des Geräts
geltenden gesetzlichen Vorschriften erfolgen.
- DiefürdasGerätverwendeteSteckdosemussmiteinemErdleiterundeinergeeig-
netenSicherungausgerüstetseinundmussdurcheinenDifferentialschutzschalter
miteinerEmpndlichkeitnichtüber30mAabgesichertsein.
21. INBETRIEBNAHME
- Den Arm in vollständig hochgefahrener Position sperren (die Sicherheitstaste muss
losgelassen sein).
- Den Stecker des Netzkabels in die Steckdose stecken.
22. PRÜFUNG DES SCHLEIFSCHEIBENPROFILS
- DasSchleifscheibenprolbeiausgeschaltetemGerätmitderspeziellenSchablone
überprüfen(Abb.17). Daskorrekte Prolwenn notwendig durchAbrichtender
Schleifscheibe wieder herstellen.
23. ABRICHTEN DER SCHLEIFSCHEIBE
BeidieserArbeit sind diepersönlichen Schutzausrüstungenzu
verwenden.
- DieSchleifmaschineeinschalten,indemderSchalterauf„1”gestelltwird.
- Beim Einschalten des Geräts schaltet sich die Lampe ein, die den Schleifbereich
beleuchtet.
- DasSchleifscheibenprolmitdemSchleifscheibenabrichterkorrigieren.Dabeiäu-
ßerst vorsichtig vorgehen und den Abrichter mit beiden Händen sicher und wirksam
greifen (Abb.18).
- DieMaschineanhaltenunddannmitderSchabloneüberprüfen,dassdaskorrekte
Prolerhaltenwurde(Abb.19).
Der Kontakt mit der sich mit hoher Geschwindigkeit drehenden Schleifscheibe
kannzuVerbrennungenundAbschürfungenführen.
24. EINSTELLEN DER SCHLEIFMASCHINE
24.1 SCHLEIFWINKEL
- Nachdemgeprüftwurde,welcherKettentypgeschliffenwerdensoll,müssendie
Einstellwinkel (Zwinge und Arm) anhand der Kettentabelle (Spalten C/D/E) bestimmt
werden.
RECHTER
ZAHN
24.2 EINSTELLEN DES OBEREN SCHLEIFWINKELS
(ABB.20-21)
- Den Drehknopf M20 lockern.
- Die Zwinge im Uhrzeigersinn drehen.
- Den Bezug “0” der Zwinge am gewünschten Winkel
positionieren.
- Den Drehknopf M20 wieder festziehen.
LINKER
Zahn
24.3 EINSTELLEN DES OBEREN SCHLEIFWINKELS
(ABB.20-22)
- Den Drehknopf M20 lockern.
- Die Zwinge gegen den Uhrzeigersinn drehen.
- Den Bezug “0” der Zwinge am gewünschten Winkel
positionieren.
- Den Drehknopf M20 wieder festziehen.
24.4 EINSTELLEN DES SCHNEIDEWINKELS (ABB.23)
(Rechte und linke Zähne)
- Den hinteren Drehknopf M23 lockern und den Arm nach rechts
drehen. Den Bezug “0”aufdengewünschtenWinkelstellen.
- Den Drehknopf wieder festziehen M23.
24.5 SCHLEIFWINKEL FÜR KETTEN MIT “DOWN ANGLE”
- Die Einstellwinkel wie zuvor beschrieben bestimmen.
- Nun eine weitere Schleifposition einstellen: Den unteren Winkel. Zum Bestimmen
des Kettentyps, der diese Einstellung benötigt, ist Bezug auf die Spalte E der
Kettentabellen zu nehmen.
Down Angle
RECHTER
Zahn
24.6 EINSTELLEN DES UNTEREN WINKELS (ABB.25)
- Den Drehknopf M20 lockern.
- Die Zwinge komplett nach innen kippen bis der linke Bezug
mitdemuntenstehendenBezugübereinstimmt.
24.7 EINSTELLEN DES OBEREN SCHLEIFWINKELS
(ABB.26)
- Die Zwinge im Uhrzeigersinn drehen.
- Den Bezug “DOWN 10” (rechts) der Zwinge auf den ge-
wünschtenWinkelstellen.
- Den Drehknopf M20 wieder festziehen.
Down Angle
LINKER
ZAHN
24.8 EINSTELLEN DES UNTEREN WINKELS (ABB.27)
- Den Drehknopf M20 lockern.
- Die Zwinge komplett in Richtung Bediener kippen bis der rech-
teBezugmitdemuntenstehendenBezugübereinstimmt.
24.9 EINSTELLEN DES OBEREN SCHLEIFWINKELS
(ABB.28)
- Die Zwinge gegen den Uhrzeigersinn drehen.
- DenBezug“DOWN10”(links)derZwingeaufdengewünsch-
ten Winkel stellen.
- Den Drehknopf M20 wieder festziehen.
Down Angle
24.10 EINSTELLEN DES SCHNEIDEWINKELS (ABB.24)
(rechte und linke Zähne)
- Den hinteren Drehknopf M23 lockern und den Arm nach rechts
drehen.DenBezug“DOWN10”aufdengewünschtenWinkel
stellen.
- Den Drehknopf M23 wieder festschrauben.
24.11 EINSTELLEN DES KETTENSTOPPS (ABB.29)
- DieKetteindieZwingeeinfügen.
- Den Zahn gegen den Kettenstopp A29 positionieren.
- DenAnschlagA29 mitdem BallengriffP29 korrektbezüglich des Zahns
ausrichten.
24.12 POSITIONIEREN DES ZAHNS
- DieSicherheitstasteP17drücken,umdenArmfreizugeben(Abb.22).
- Die Schleifscheibe an den zu schleifenden Zahn bringen, indem der Arm nach unten
gezogen wird.
- Auf den Ballengriff P30 einwirken, um die Kette zu bewegen, bis die Schneidkante
desZahnsdieSchleifscheibeleichtberührt(Abb.30). Während dieses Vorgangs
muss die Kette frei in der Zwinge gleiten können, darf aber kein Spiel aufweisen.
- Jetzt den Arm anheben und den Ballengriff P30 festschrauben, um den zu schlei-
fenden Zahn noch weiter nach vorne zu bewegen.
    
entfernt wird.
Je stärker die Zähne verschlissen sind, desto weiter muss der Zahn nach vorne ver-
stellt werden. Umgekehrt reicht es bei wenig abgenutzten Zähnen aus, sehr wenig
Material zu entfernen.
- Auf den Ballengriff P31 einwirken, um die Schleiftiefe des Zahns einzustellen. Die
SchleifscheibemussdenZahnbodenvertikalleichtberühren (Abb.31).
- Sobald die korrekte Zahnposition gefunden wurde, den Ketteneinspanngriff M32
festschrauben (Abb.32).
Durch Ziehen des Griffs M32 in Bedienerrichtung kann derselbe derart positioniert
werden, dass das Schleifen erleichtert wird.
25. WICHTIGE SCHLEIFHINWEISE
- WährenddesSchleifvorgangssinddiepersönlichenSchutzausrüstungen
zu verwenden.
- AlleEinstellungenmüssenbeiausgeschaltetemMotorundstillstehender
Schleifscheibedurchgeführtwerden.
- Bei unabsichtlichen Stößen oder Schlägen gegen die Schleifscheibe
während des Schleifvorgangs hat man sich wie im Abschnitt WICHTIGE
HINWEISE BEZÜGLICH DER SCHLEIFSCHEIBE beschrieben zu
verhalten.
- Es wird empfohlen, die Kette vor dem Schleifen zu reinigen.
- Um den Motor nicht zu stark zu belasten und um die Kettenzähne nicht zu beschä-
digen, ist nur die notwendige Mindestmenge an Material zu entfernen und sich nicht
lange an einem Zahn aufzuhalten, um die Schneidkante nicht zu verbrennen.
- Zuerst alle Zähne einer Seite schleifen und die Zwinge dann wie in den vorherge-
hendenAbschnittenbeschriebeneinstellen,umdieZähnedergegenüberliegenden
Seite zu schleifen.
-WährenddesSchleifvorgangskeineKühlmittelverwenden.
26. SCHLEIFEN DER KETTE
- Sicherstellen, dass der Einspangriff der Zwinge M32 festgeschraubt und die Kette
eingespannt ist.
- DasGerätmittelsdesSchaltersI33einschalten,dieTasteP17drücken,umden
Arm freizugeben und den Zahn durch Absenken des Armes schleifen (Abb.33).
-
Den Arm nach Abschluss des Schleifvorgangs anheben und den Spanngriff M32 lockern.
- Die Kette vorlaufen lassen, um den nächsten Zahn zu schleifen.
- Jetzt wieder mit dem Spanngriff M32 einspannen und den nächsten Zahn
schleifen.
