Апаратът е снабден с посочените по-долу защитни устройства:
- – защитават оператора от евентуални части от
шмиргела, които могат да се откъснат по време на операциите по заточване.
Тези предпазители трябва винаги да бъдат монтирани, когато се използва
машината.
Винаги проверявайте, дали предпазителите са в отлично състояние и добре
монтирани. Евентуалните повреди и / или пукнатини застрашават сигурността
на оператора.
- – машината е снабдена със защитен прекъсвач с откачаща се
бобина. В случай на ненадейно прекъсване на захранващото напрежение,
прекъсвачът се деактивира самостоятелно, изключвайки машината. В случай
на неочаквано връщане на напрежението, машината няма да тръгне отново.
За да върнете машината към работа, е необходимо да задействате отново
прекъсвача.
- – служи за блокиране на рамото в изцяло повдигната
позиция.
Когато бутонът е отпуснат, рамото е блокирано. Това условие е необходимо при
извършване на операции за регулиране на ъглите на заточване, при смяна и
възстановяване на шмиргела.
Когато бутонът е натиснат, рамото е свободно. Това условие е необходимо
при извършване на операции по заточване. Ако по време на работа рамото
бъде неочаквано освободено, бутонът се задейства и го блокира в повдигната
позиция.
Настоящият апарат е електрически точилен апарат за режещи вериги, които се
използват при моторни триони.
- Използвайте апарата единствено за видовете вериги, посочени в таблицата с
технически данни.
- Не използвайте апарата като машина за рязане или за шмиргеловане на пред-
мети, различни от предписаните вериги.
- Фиксирайте здраво апаратът за работната маса или за стената.
- Апаратът не е предназначен за употреба в корозивни или експлозивни среди.
Производителят не може да бъде считан за отговорен за евентуалните вреди,
следствие на неправилна или грешна употреба.
Точилният апарат се доставя частично монтиран.
1 - Основа 13 - Шайба за винтове М10
2 - Възел рамо - двигател 14 - Ръчка за стопиране на рамото
3 - Ръководство по експлоатацията 15 - Гайка М10 за фиксиране на рамото
4 - Картон за проверка 16 - Ръкохватка
6 - Шмиргел Ø 145 х 3,2 х 22,2 19 - Шаблон за заточване
7 - Шмиргел Ø 145 х 4,7 х 22,2 20 -
Шлифовъчен камък за
възстановяване на шмиргела
8 - Шмиргел Ø 145 х 6 х 22,2 21 - Шестограмен ключ 4 mm
12 -
Винт М10х40 за фиксиране на
рамото
22 - Шестограмен ключ 5 mm
Окачете шмиргела за централния отвор. Почукайте внимателно с метален предмет
по края на шмиргела . Ако бъде издаден метален, но глух звук, шмиргелът
може да е повреден – !
Уверете се, че машината няма да бъде монтирана на височината на очите на
оператора. Препоръчва се монтажът да бъде извършен на максимална височина
от около 1,2 – 1,3 м. от земята.
Машината може да бъде фиксирана към работен плот или към стена.
– Използвайте два винта М8 в комплект с шай-
би и гайки (материали, които не са част от доставката), вкарайте ги в отворите
за фиксиране F4. Обърнете внимание на позиционирането на основата върху
работния плот, както е показано на в детайлната фигура.
За да фиксирате възела рамо-двигател към осно-
вата, поставете винт V5 в съответния отвор F5. От задната страна поставете
шайбата R5 и завийте ръчката М5.
– Използвайте два дюбела със съответния
комплект винтове и шайби (материали, които не са част от доставката), вкарайте
ги в отворите за фиксиране F6.
За да фиксирате възела рамо-двигател към осно-
вата, поставете винт V5 в съответния отвор F5. От задната страна поставете
шайбата R5 и завийте гайката D5.
- Завийте изцяло ръкохватката І7 върху винта V7.
Трябва изцяло да проверите веригата преди заточването й, за да се уверите в
доброто й състояние.
1 Горна част 1 Свързващо звено
2 Горен ъгъл на отрязване 2 Ляв зъб
3 Страничен ъгъл на отрязване 3 Десен зъб
4 Вдлъбнатина заточване 4 Движещо звено (влачещо)
5 Ограничител на дълбочината 5 Нит
6 Връх
7 Пета
8 Отвор за нит
- Преди да пристъпите към заточване, е необходимо да знаете вида на веригата
и съответните ъгли на регулиране. Тези характеристики се намират в ръковод-
ството по експлоатацията на моторния трион, на който е монтирана веригата
или в опаковката на самата верига.
- Обикновено върху влачещото звено е поставен идентификационния код на
веригата.
- Идентификацията на веригата може да се извърши чрез инструментално
замерване с помощта на шаблон и калибър.
- В края на настоящото ръководство се намира ТАБЛИЦА СЪС СПИСЪК НА
ВЕРИГИТЕ.

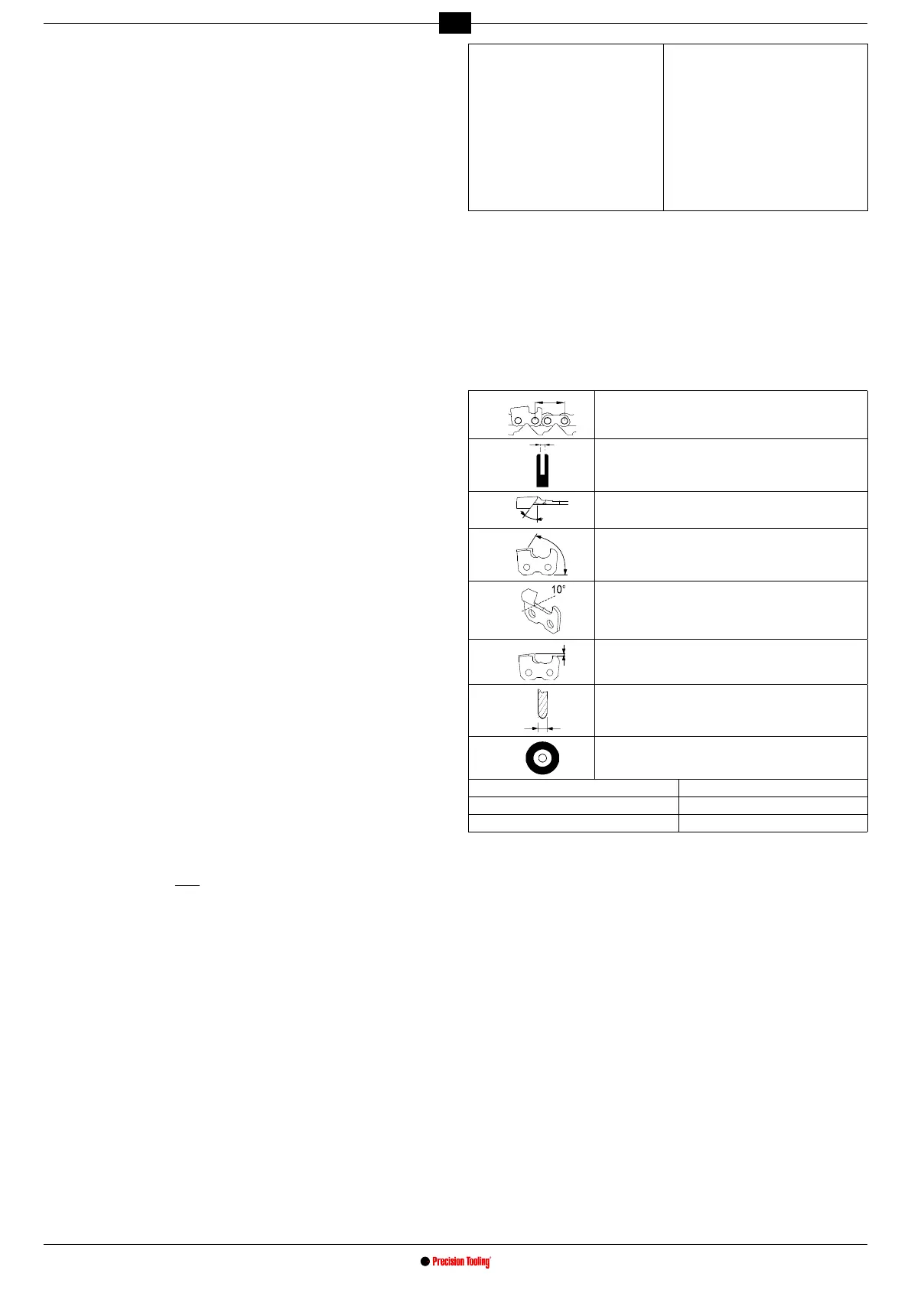

Колоните на тази таблица предоставят следните данни:
A
÷ 2
Стъпка на веригата
B
Широчина на влачещото звено
C
Горен ъгъл на заточване (ротация менгеме)
D
Ъгъл на отрязване (ротация рамо)
E
Долен ъгъл (наклон менгеме)
F
Дълбочина ограничител
G
Дебелина шмиргел
H
Код шмиргел
I Кодове вериги Oregon N Кодове вериги Carlton
L Кодове вериги Windsor O Кодове вериги Stihl
M Кодове вериги SARP P Кодове вериги EM
а - Като използвайте подходящия калибър, определете дълбочината на
ограничителя.
б - Като допрете шаблона от тази страна, определете СТЪПКАТА на веригата.
в - Като допрете шаблона от тази страна, е възможно да се определи дължината
на зъба.
г - Ширината на влачещото звено може да се определи с помощта на подходящ
инструмент (например: калибър).
- Използвайте шмиргел, подходящ за вида верига, която трябва да бъде за-
точена, като направите справка в таблицата с вериги, приложена в края на
инструкцията.
- Не поставяйте със сила шмиргела на главината и не променяйте диаметъра на
отвора за центриране. Избягвайте използването на шмиргели, които не съвпадат
напълно.
- За монтиране на шмиргела, използвайте единствено чисти и неповредени
главина и фланец.
- Уверете се, че размерите на външните диаметри на главината и на фланеца са
идентични.
- Разхлабете винт V10 и завъртете предпазител Р10 .
- Демонтирайте винт V8 и фланец F8, които се намират на главината .
- Изберете шмиргел в съответствие с вида на веригата, която възнамерявате да
заточите (колона H от таблицата с вериги).
- Поставете и центрирайте перфектно шмиргела в специалното гнездо върху
главината .
- Поставете фланеца F8 и затегнете винта V8 .
