Шмиргел, монтиран с прекалено затегнати фланци може да се счупи по
време на работа, като по този начин постави в опасност оператора. За
да избегнете тази опасност, затегнете винта М6х25 със сила 7 Nm (ако е
възможно, проверете тази стойност с динамометричен ключ).
- Затворете отново предпазителя Р7 и затегнете съответния винт V7а. По време
на тази работа внимавайте да не затегнете прекомерно винтовете, за да не
спукате предпазителите.
- Застанете отстрани на шмиргела, включете точилния апарат и проверете на
око дали шмиргелът не вибрира странично или напречно, предизвиквайки
неправилни вибрации.
- Ако това се случва, спрете незабавно машината и проверете, дали монтирането
на шмиргела е извършено правилно. Ако е необходимо, сменете шмиргела с
друг оригинален.
Винаги пробвайте току що монтирания шмиргел на работна скорост
в продължение на поне една минута, преди да пристъпите към
шмиргеловане, като стоите настрана и внимавате други лица да не се
намират в близост до апарата.
- Уверете се, че захранването на електрическата инсталация съответства на
стойностите, посочени в табелката с технически данни.
- Захранващото напрежение не трябва да се различава с повече от ± 5% от
посоченото в табелката.
- Свързването към електрическата мрежа трябва да бъде извършено съгласно
действащите разпоредби в страната, в която се използва апарата.
- Използваният за апарата контакт трябва да бъде снабден със заземяващ про-
водник, с подходящ предпазител и трябва да бъде защитен от диференциален
магнитотермичен прекъсвач с чувствителност не по-висока от 30 mA.
- Блокирайте рамото в изцяло повдигната позиция (защитният бутон трябва да
бъде отпуснат).
- Вкарайте щепсела на захранващия кабел в контакта.
- Докато машината е спряна, проверете профила на шмиргела с помощта на
специалния шаблон . Ако е необходимо, възстановете правилния
профил на шмиргела чрез шлифоване.
Носете личните предпазни средства.
- Включете точилния апарат, като поставите прекъсвача в позиция „1”.
- В момента на включването светва лампичка, която осветява зоната на
заточване.
- Коригирайте профила на шмиргела с шлифовъчния камък, като работите винаги с
изострено внимание и като го хванете здраво и сигурно с двете ръце .
- Спрете машината и след това проверете с шаблона правилността на получения
профил .
Контактът с бързо движещия се шмиргел може да предизвика изгаряния
и остъргвания.
- След като определите вида на веригата, която ще бъде заточена, намерете
ъглите за регулиране (менгеме и рамо) в таблицата с веригите (колони C/D/E).
ДЕСЕН зъб
24.2
- Разхлабете ръкохватката М17.
- Завъртете менгемето в посока на часовниковата стрелка.
- Позиционирайте референтната точка „0” на менгемето в
съответствие с желания ъгъл.
- Затегнете отново ръкохватката М17.
ЛЯВ зъб
24.3
- Разхлабете ръкохватката М17.
- Завъртете менгемето в посока, обратна на часовниковата
стрелка.
- Позиционирайте референтната точка „0” на менгемето в
съответствие с желания ъгъл.
- Затегнете отново ръкохватката М17.
24.4
- Разхлабете задната ръкохватка М23 и завъртете рамото
надясно. Позиционирайте референтната точка „0” в
съответствие с желания ъгъл.
- Затегнете отново ръкохватката М23.
- Определете ъглите за регулиране, както е описано по-горе.
- Регулирайте една допълнителна позиция на заточване – ниския ъгъл. За да
установите, кои вериги имат нужда от тази настройка, разгледайте колона E
на таблицата с вериги.
Нисък ъгъл
ДЕСЕН зъб
- Разхлабете ръкохватката М17.
- Обърнете изцяло менгемето навътре, така че да съвпаднат
референтната точка отляво с тази отдолу.
- Завъртете менгемето в посока на часовниковата стрелка.
- Позиционирайте референтната точка „DOWN 10” (от дясно)
на менгемето в съответствие с желания ъгъл.
- Затегнете отново ръкохватката М17.
Нисък ъгъл
ЛЯВ зъб
- Разхлабете ръкохватката М17.
- Обърнете изцяло менгемето към оператора, така че да
съвпаднат референтната точка отдясно с тази отдолу.
- Завъртете менгемето в посока, обратна на часовниковата
стрелка.
- Позиционирайте референтната точка „DOWN 10” (от ляво)
на менгемето в съответствие с желания ъгъл.
- Затегнете отново ръкохватката М17.
Нисък ъгъл
24.10
- Разхлабете задната ръкохватка М23 и завъртете рамото
надясно. Позиционирайте референтната точка „DOWN 10”
върху желания ъгъл.
- Затегнете отново ръкохватката М23.

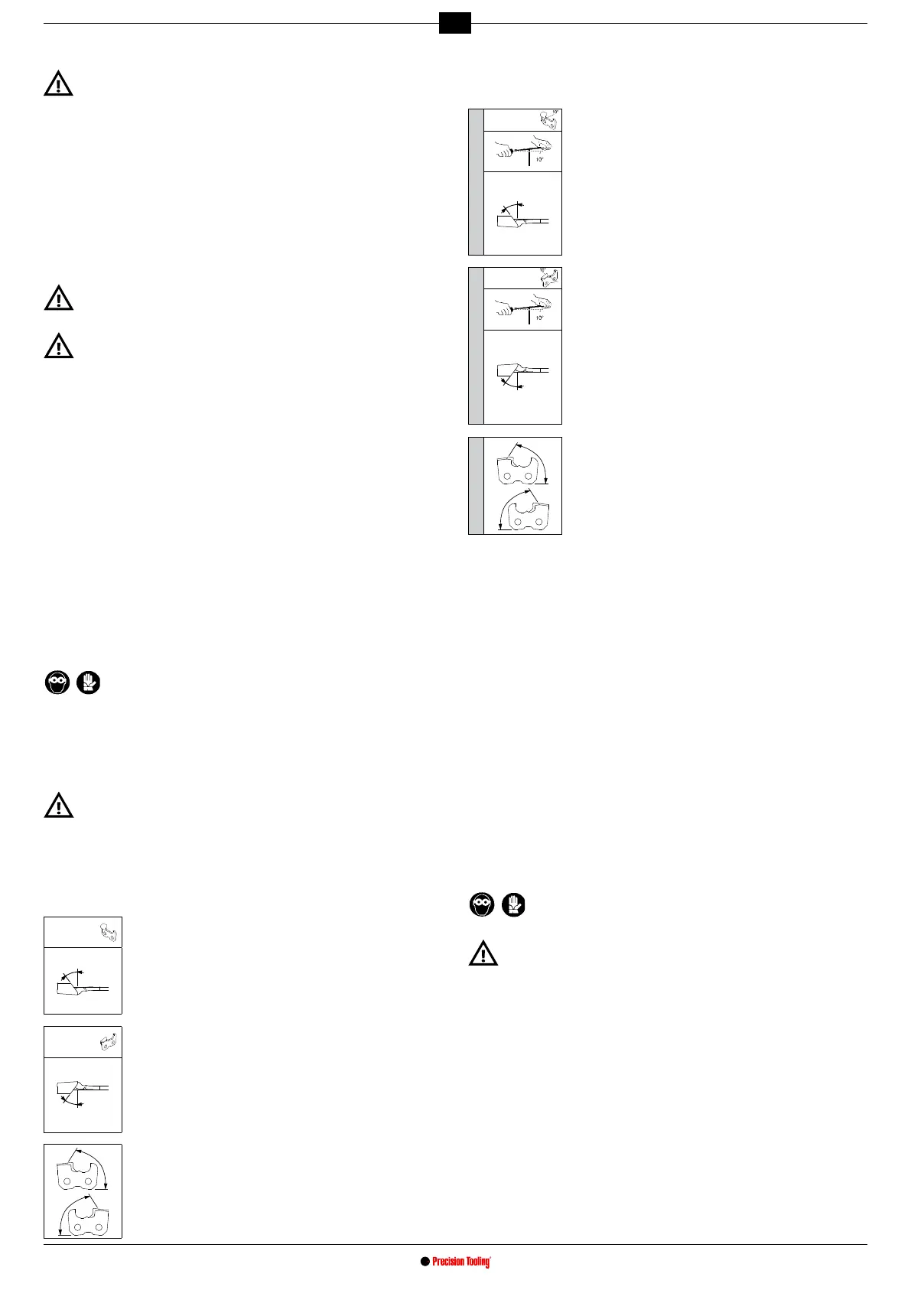

- Поставете веригата в менгемето.
- Допрете зъба до стопора на веригата А21.
- Използвайте винтовата ръкохватка Р21, за да позиционирате правилно стопора
А21 по отношение на зъба.
- Натиснете защитния бутон Р22, за да освободите рамото .
- Поставете шмиргела върху зъба за заточване, като издърпате рамото
надолу.
- Използвайте винтовата ръкохватка Р22а, за да преместите веригата така,
че резецът на зъба да допре шмиргела . По време на тази операция
веригата трябва да се движи свободно върху менгемето, но без луфт.
- На този етап повдигнете рамото и затегнете винтовата ръкохватка Р22а, за да
преместите допълнително зъба за заточване.
Колкото е по-голяма захабяването на зъбите, толкова по-голямо трябва да бъде това
преместване. И обратно, за слабо захабени зъби е достатъчно минимално преместване.
- Използвайте винтовата ръкохватка Р23, за да регулирате дълбочината на заточване
на зъба. Шмиргелът трябва да допира вертикално дъното на зъба .
- Когато установите точното позиция на зъба, затегнете ръчката за блокиране
на веригата М24 .
Като издърпате ръчката М24 към оператора, е възможно да я наместите така,
че да се улесни заточването.
- По време на работа носете личните предпазни средства.
- Всички настройки трябва да се извършват при изключен двигател и
неподвижен шмиргел.
- В случай на блъскане или неволни удари по шмиргела по
време на заточването, направете, както е посочено в параграф
ПРЕДУПРЕЖДЕНИЯ ЗА ШМИРГЕЛА..
- Препоръчително е веригата да се почисти, преди да се подложи на заточване.
- За да не се натовари прекалено двигателя и за да не се повредят зъбите на
веригата, отнемайте минимални количества материал и не се спирайте за дълго
време върху един и същ зъб, като по този начин рискувате да изгорите резеца.
- Заточете всички зъби от едната страна и след това, като регулирате менгемето,
както е посочено в предишните параграфи, заточете зъбите от другата страна.
- По време на заточването не използвайте охлаждащи течности.
- Уверете се, че ръчката за затягане на менгемето М24 е затегната и че веригата
е блокирана.
- Включете машината с помощта на прекъсвач І25, натиснете бутон Р22, за да
освободите рамото и пристъпете към заточване на зъба, като наведете възела
рамо-двигател .
- След заточването повдигнете рамото и разхлабете ръчката М24.
- Преместете напред веригата, за да наместите следващия зъб за заточване.
- Затегнете отново с ръчката М24 и отново пристъпете към заточване.
