296

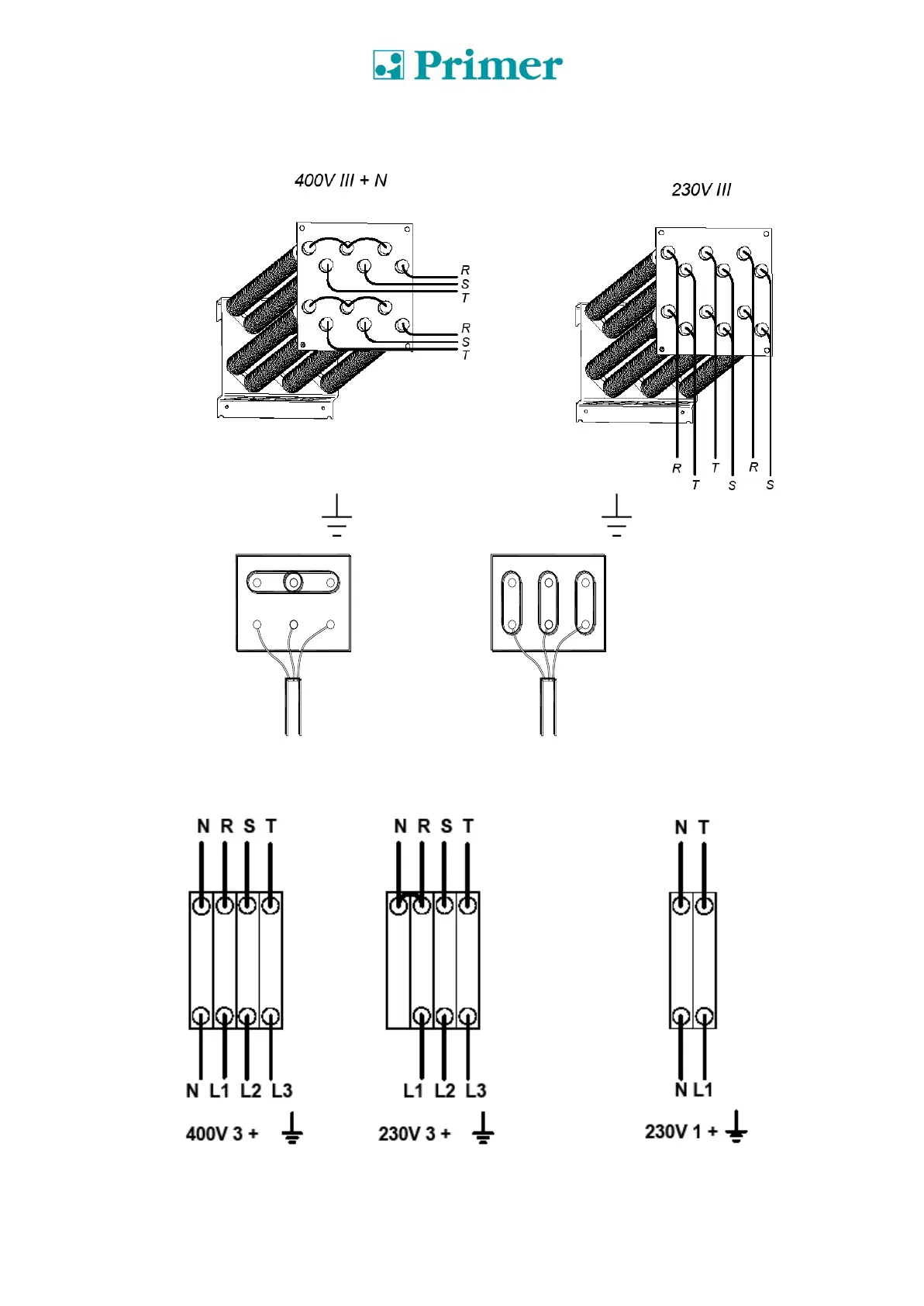

A bateria elétrica da DS/DL-35D é composta por 3 módulos de resistências. As figuras representam
uma imagem esquemática das conexões e não uma visão real das mesmas.
Caixa de bornes do motor do ventilador. PARA TODOS OS MODELOS.
400V 3 + 230V 3 +
Bornes de entrada, ligação elétrica.
MÁQUINA
REDE
U
WU V
V W
