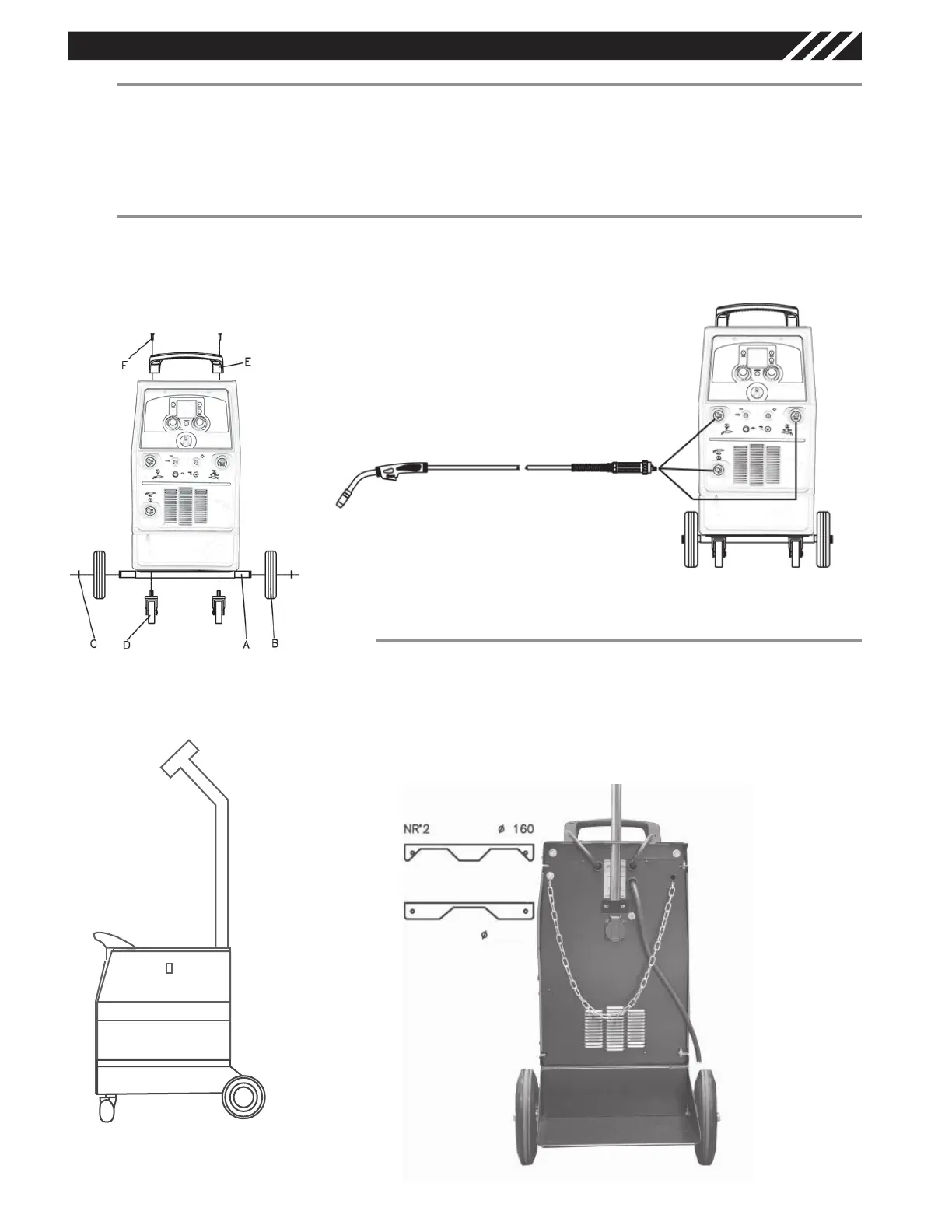

• Desembalar la soldadora.
• Ajustar las dos ruedas giratorias anteriores (D).
• Introducir el eje (A) de las ruedas posteriores (B) en el sitio correspondiente, montar las ruedas y afian-
zarlas con los anillos adjuntos (C).
• Colocar la manilla (E) en la parte superior del panel superior y fijarla con los tornillos adjuntos (F).
• Identificar la combinación correcta entre la antorcha y el conector euro / motoreductor de acuerdo
con las instrucciones en el interior del compartimiento de la bobina.
• Introducir el bloque de latón terminal de las torchas a las tomas de corriente Euro situadas en la
parte frontal de la máquina, prestando atención a no estropear los contactos; luego atornillar las
abrazaderas de bloqueo.
CONEXIÓN DE LAS TORCHAS (FIG.3)
MONTAJE DE RUEDAS Y MANILLA (FIG. 2)
INSTALACIÓN
INSTALACIÓN DEL SUPORTE DE LA BOMBONA (FIG.4)
Y DEL ASTA PORTATORCHA (FIG.5)
• El suporte para la instalación de la bombona es construido de
manaera que se puedan colocar tanto las bombonas de Ø 200
como dos bombonas Ø 160 contemporáneamente.
• Remover el suporte del panel posterior, girarlo y fijarlo nueva-
mente para colocar un tipo de bombona o el otro.
• Instalar el asta portatorcha como ilustrado en la Figura 5.
Figura 4Figura 5
Figura 3
Figura 2
