Pro Spot SP-5 - Interfaz de Control

74

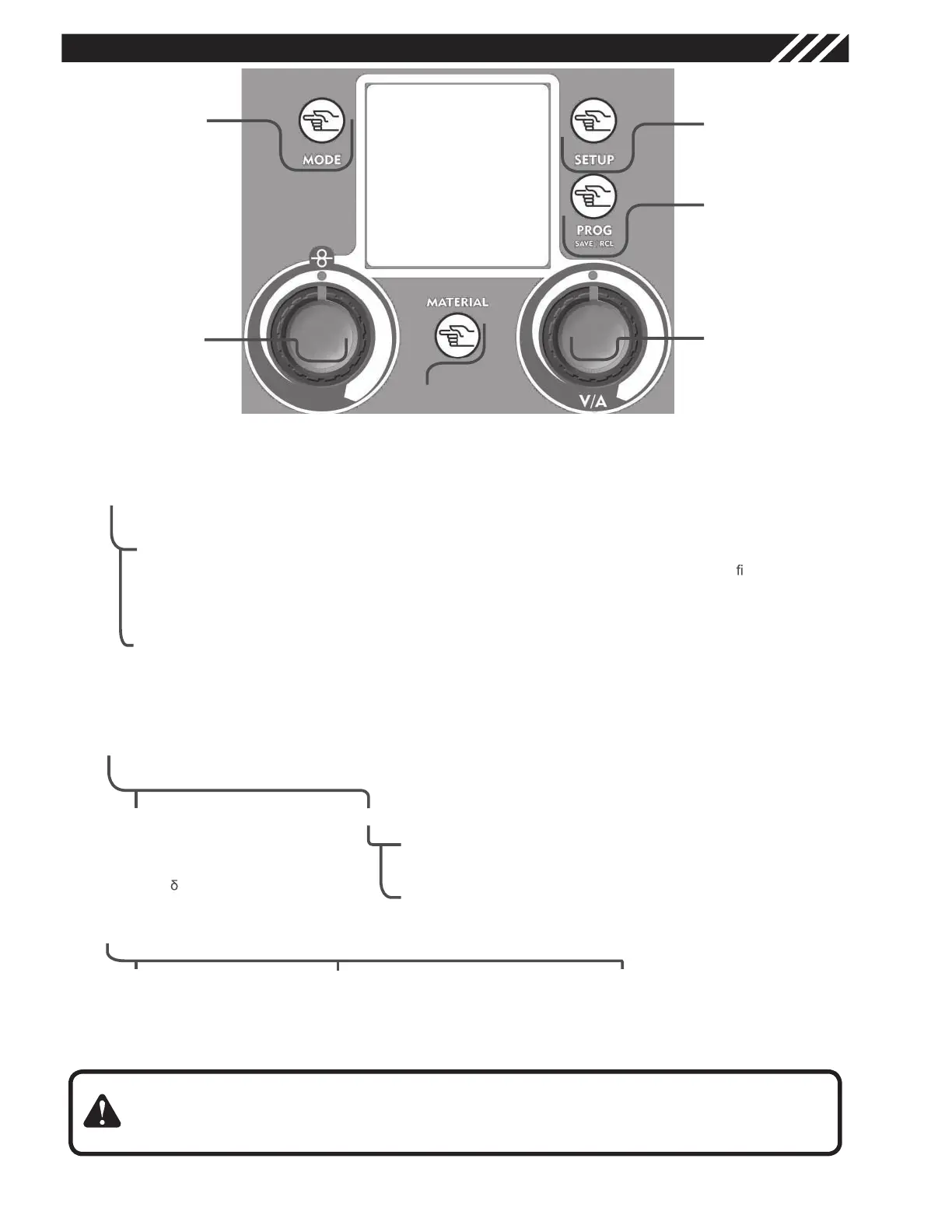

INTERFAZ DE CONTROL
El botón MODE sirve de botón ATRÁS en todos los menús y funciones
El botón SETUP sirve para desplazarse dentro de los menús seleccionando en secuencia los
parámetros modificables
El mando DER modifica el valor de la magnitud seleccionada previamente con el botón SETUP
Pantalla gráfica
Botón Mode
• selección del proceso de soldadura
• retorno a la página principal tras haber modificado los parámetros
1
3
1
2
Botón Setup
configuración de los parámetros secundarios en los distintos procesos de soldadura
3.1 Función Tig
2T/4T, Tiempo Rampa de subida (0-10 seg),Tiempo Rampa de bajada (0-20 seg), corriente nal (crater Filler)
sólo en función 4T ,Tiempo Post Gas 0-5 seg
3.2 Función Mig/Mag
Sinergia OFF /ON/PULSADA, 2T/4T/Punteado, SPOT TIME Tiempo de punteado, Rampa, BBT (tiempo de burn-
back), Inductancia electrónica, Post Gas, Crater Filler
3
4
Botón Prog save & recall
Guardado y recuperación de los puntos de funcionamiento configurables por el operador
4
5
5
6
7
Mando de regulación DER (VA)
Mando de regulación principal
Material
botón para seleccionar submenús
6
6.1 TIG
• NORMAL-PULSED
• Frecuencia de Pulsación
• ( Ton)
• I Máx (corriente de pico)
• I Mín (corriente de base)
6.2 MIG/MAG
6.2.1 Mig/Mag Manual (sinergia OFF)
Regulación de la inductancia electrónica
6.2.2 Mig/Mag Sinérgica/ Sinérgica Pulsada
Acceso a la página para elegir el programa sinérgico
7
Mando de regulación IZQ
7.1 STICK
• HOT START
7.2 TIG
• Slope Down ( Tig )
• Frecuencia de pulsación
(Tig Pulsado)
7.3 MIG/MAG
• Velocidad del Hilo ( Mig )
• Estabilidad (Mig sinérgico
y pulsado)
2
Figura 7
