PREPARACIÓN PARA LA SOLDADURA MIG/MAG
Botón Mode
- 1 -
Seleccione el proceso de soldadura MIG/MAG
por medio del botón MODE
El generador puede utilizarse en 3 modos de
soldadura Mig:
Mig normal
Mig sinérgico
Mig Pulsado.
Para comprender mejor las operaciones que a
continuación se describen le recomendamos pre-
star mucha atención a las imágenes que las acom-
pañan y a sus correspondientes explicaciones.
Selección Torcha
Seleccionar la antorcha para trabajar simple-
mente apretando el gatillo. La pantalla visua-
liza el numero correspondiente a la antorcha
seleccionada. Todos los parametros que se va-
riaran en las páginas siguientes se referiran a la
antorcha seleccionada.

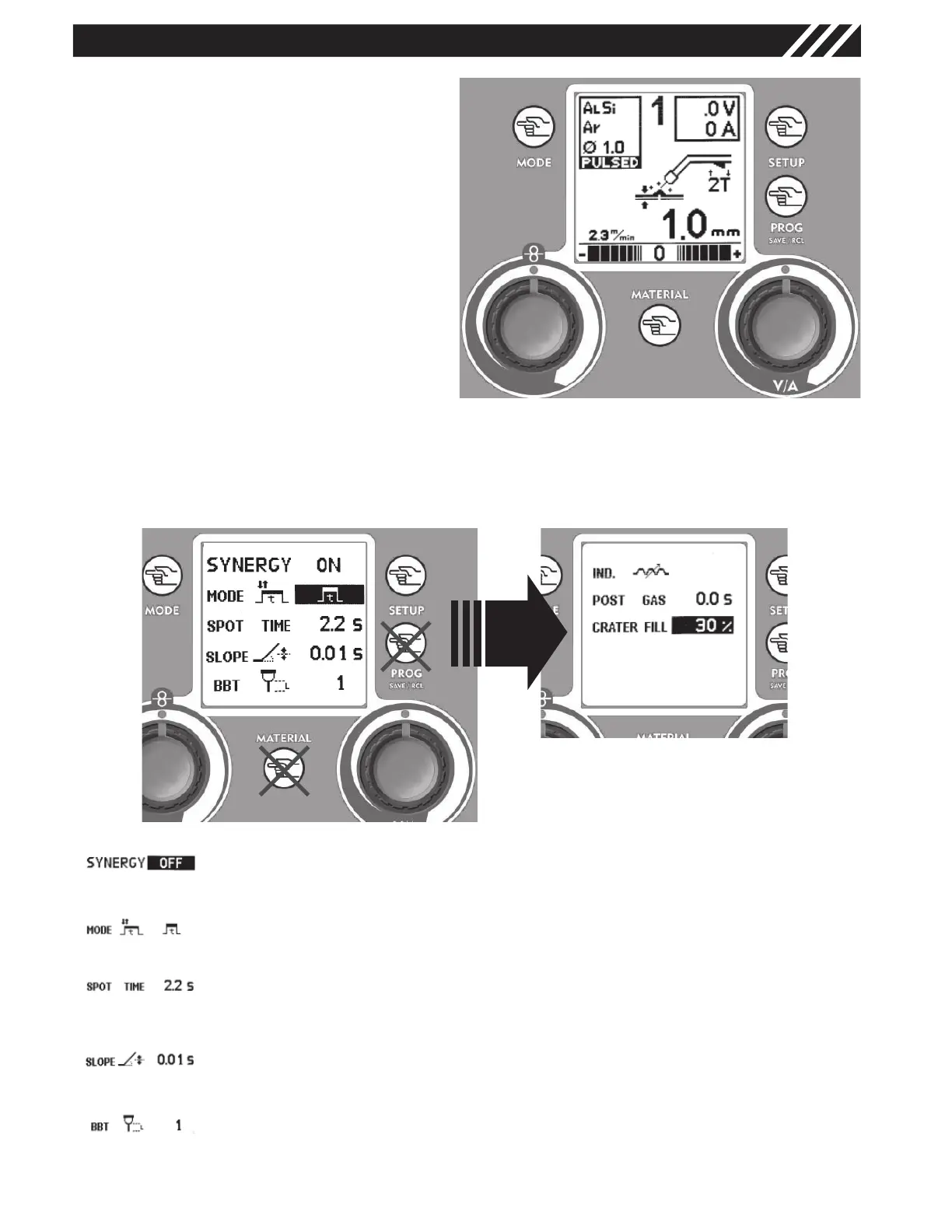

Figura 18
1
5
3.2
Figura 19
SYNERGY OFF - MIG/MAG NORMAL, tensión y velocidad del hilo regulables
SYNERGY ON - se selecciona el funcionamiento SINÉRGICO de la soldadora
PULSED - se selecciona el funcionamiento SINÉRGICO PULSADO de la soldadora
MODE - indica el modo seleccionado 2T/4T/Punteado
Spot Time - accesible sólo en modo Punteado, regula la duración máxima
del tiempo de soldadura (0-10 seg)
Slope (rampa): regula el tiempo que el hilo emplea en pasar de la velocidad de cebado
a la de soldadura (0-1.50 seg)
BBT: permite regular la longitud del tramo de hilo que sobresale externamente de la
antorcha una vez finalizada la soldadura (1-10)
Botón MIG/MAG Setup
Pulsando el botón Setup - 3 - en modo MAG se accede a la página de modificación de parámetros.
Con el botón Setup - 3 - se desplaza los parámetros, por medio del mando DER - 5 - se modifican sus
valores
3.2
5
6.2
7.3
2
1
4
