• Desconectar la antorcha de la máquina.
• Colocarla en una superficie plana y, prestando
atención, retirar la tuerca de latón (1).
• Sacar la vaina (2).
• Introducir la nueva vaina y volver a armar la tuerca
de latón (1).
• Conectar la antorcha a la máquina y volver a car-
gar el alambre.
En caso de que se deba montar una vaina de teflón
o grafito, seguir las siguientes instrucciones:
• Introducir la vaina, introducir la cabeza bloquea-
vaina (3) y la junta tórica (4) y volver a armar la
tuerca de latón (1).
• La vaína de teflón debe extenderse por lo menos 8
cm de la tuerca de latón (1).
• Retire la aguja de latón del ataque Euro (mantener para el uso de antorchas en la vaina de hierro).
• Teniendo cuidado de no dañar la vaina montar la antorcha en el ataque y sujetar con seguridad.
• Cargar el alambre.
• Cortar la vaina de teflón de forma que se mantiene en alrededor de 1 mm del rodillo.
Atención: la nueva vaina debe tener la misma longitud de la que se ha acabado de sacar.
• Las vainas guía-alambre se dividen fundamentalmente en dos tipos: vainas de acero y vainas de
teflón.
• Las vainas de acero pueden ser revestidas y no revestidas.
• Las vainas revestidas se utilizan en las antorchas con refrigeración con gas.
• Las vainas no revestidas se utilizan en las antorchas con refrigeración con agua.
• Las vainas de teflón son especialmente aptas para la soldadura del aluminio, ya que ofrecen la mayor
facilidad para el avance del alambre.
• Para la soldadura pulsada del aluminio se debe utilizar la vaina en teflon/grafito con terminales de
cobre o latón, con el fin de garantizar un excelente contacto electrico del alambre.
ATENCIÓN: Las bombonas se encuentran bajo presión. Hay que manipularlas con cautela.La
manipulación o el uso impropio de las bombonas que contienen gases comprimidos pueden
ser causa de lesiones graves. No hacer caer, no volcar o exponer a un calor excesivo, a llamas
o chispas. No golpearlas contra otras bombonas.
La bombona del gas (que se excluye del suministro) se debe colocar en la parte trasera de la máquina y
fijar con la cadena que se suministra.
Por razones de seguridad y de economía, comprobar que el reductor de presión se encuentre cerrado bien
cuando no se está soldando y durante las operaciones de conexión y de desconexión de la bombona.
• Instalar la vaina de teflón o grafito con terminal en cobre o bronce específica para aluminio.
• Girar la empuñadura de regulación del reductor hacia la izquierda para asegurar el cierre de la
válvula.
• Atornillar el reductor en la válvula de la bombona y apretar con fuerza.
• Conectar el tubo del gas al reductor de presión fijándolo con la abrazadera que se suministra y a
la conexión en el posterior de la maquina.
• Abrir la válvula de la bombona y regular el flujo del gas aproximadamente de 5 a 15 litros/min.
Para la soldadura pulsada del aluminio se d
ebe utilizar la vaina en teflon/grafito con terminales de
cobre o latón, con el fin de garantizar un excelente contacto electrico del alambre.
• Apretar el pulsador de la antorcha para asegurar que el gas salga de la antorcha.
Para la soldadura del aluminio de la soldadora, se deben realizar las siguientes modificaciones:
• Utilizar como gas de protección el ARGÓN 100%.
• Adaptar la antorcha para la soldadura del aluminio (vaina de teflón o grafito con terminal en cobre o
bronce)
SUSTITUCIÓN DE LA VAINA GUÍA-ALAMBRE
ELECCIÓN DE LA VAINA GUÍA-ALAMBRE
CONEXION BOTELLA GAS Y REDUCTOR
SOLDADURA DEL ALUMINIO
Color AZUL ROJA AMARILLA
Espesor Ø 0,6-0,9 Ø 1,0-1,2 Ø 1,2-1,6
4 3 21
GRAFITE
1
1
2

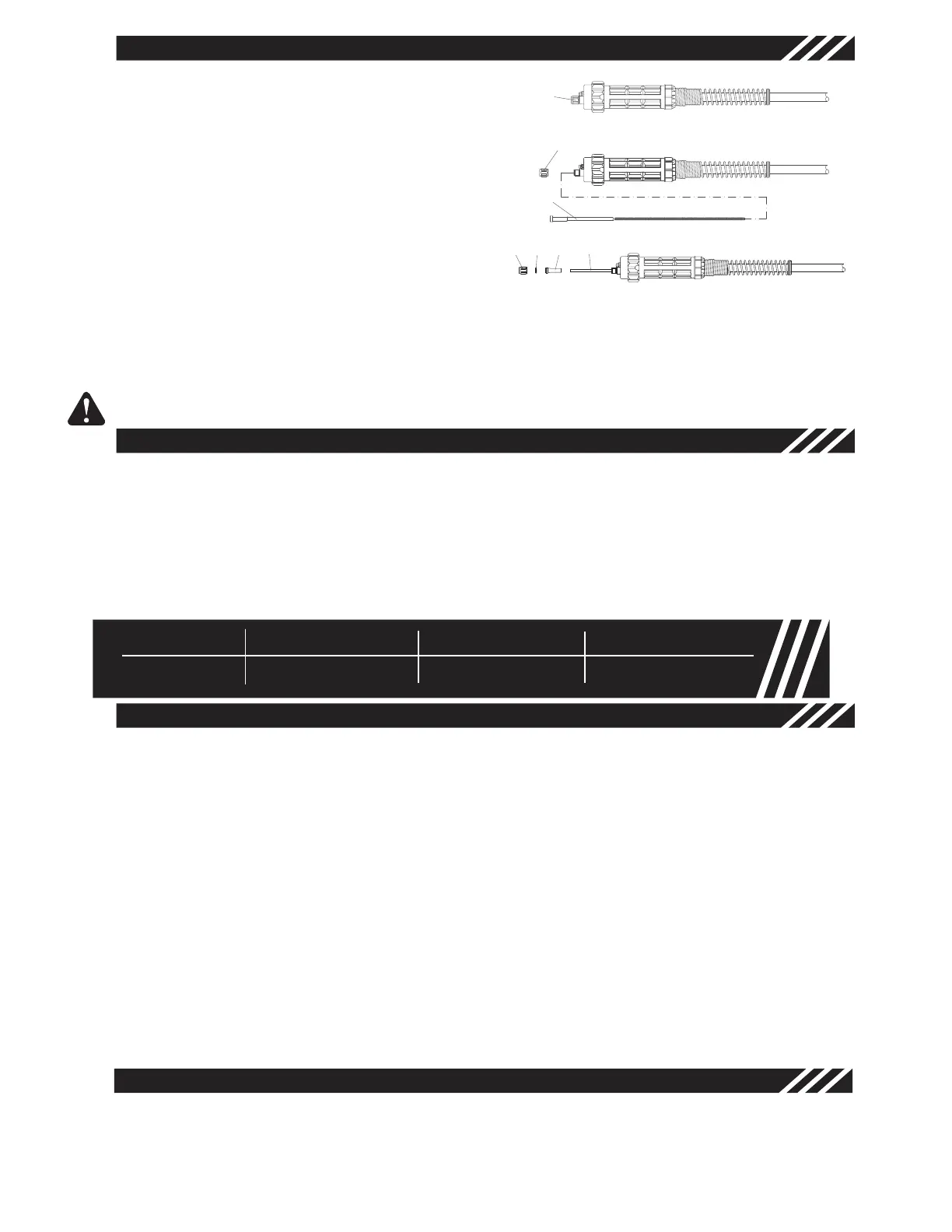

Figura 24
Acero
Grafito
