INSTALACIÓN
el tornillo inferior de montaje en la viga
de pared, perfore oricios en los lugares
marcados, con una broca de 9/64".
5. Vuelva a colocar el calentador en el so-
porte de montaje.
6. Coloque los separadores entre los ori-
cios de montaje inferiores y el anclaje de
pared o el oricio que perforó.
7. Sostenga el separador en su sitio con una
mano. Con la otra mano, inserte el tornillo
de montaje a través del oricio inferior de
montaje y del separador. Coloque la punta
del tornillo en la abertura del anclaje de
pared o del oricio que perforó.
8. Apriete los tornillos hasta que el calen-
tador esté asegurado rmemente a la
pared. No los apriete demasiado.
Nota: No vuelva a colocar el panel anterior
en este momento. Coloque el panel anterior
después de hacer las conexiones de gas y
de revisar si hay fugas.
Colocación del calentador en el
soporte de montaje
1. Localice las dos ranuras horizontales en
el panel posterior del calentador (consulte
la gura 9).
2. Coloque el calentador en el soporte de
montaje. Deslice las ranuras horizontales
hacia las lengüetas salientes del soporte
de montaje.
Instalación de separadores de
pared
1. Coloque el calentador sobre el soporte de
montaje de pared.
2. Marque la ubicación de los tornillos en la
pared.
3. Quite el calentador del soporte de montaje.
4. Si va a instalar los tornillos de montaje
inferiores en una pared hueca o sólida,
instale los anclajes de pared. Siga los
pasos 1 a 4 en Método de jación a an-
clajes de pared, pagina 35. Si va a instalar

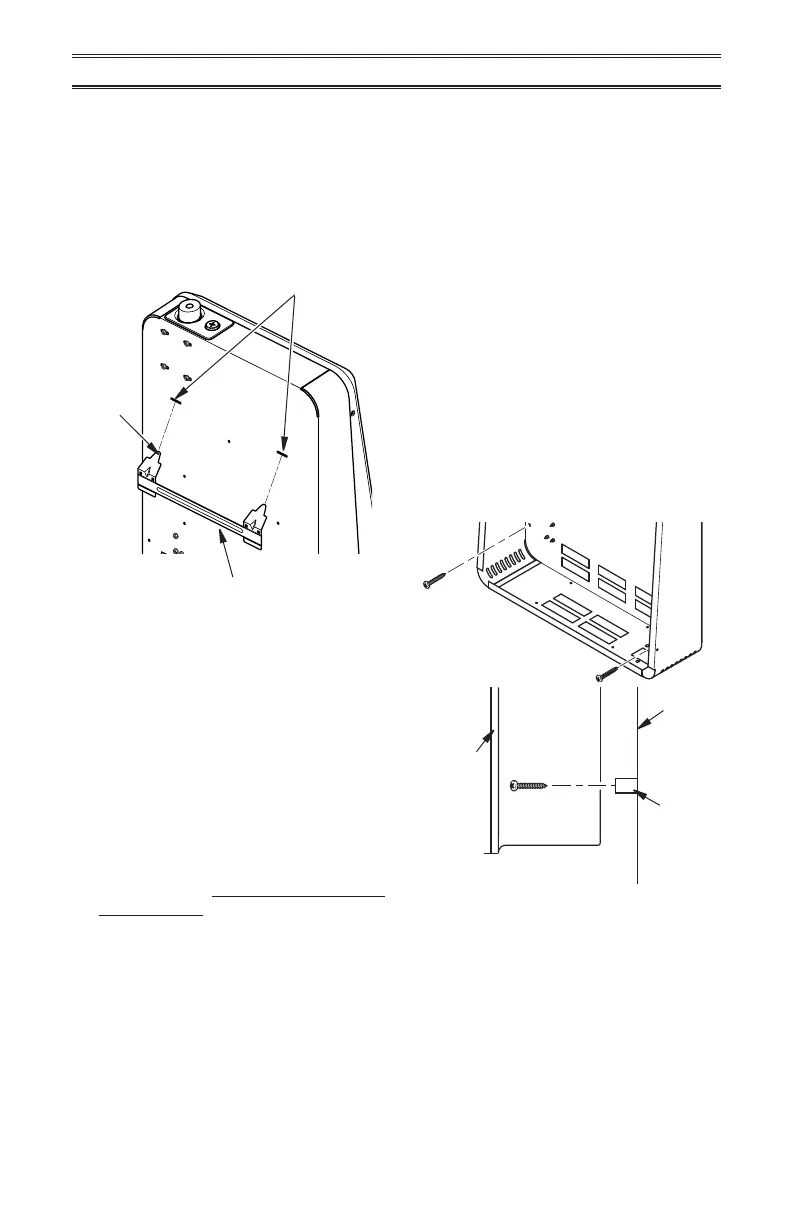

Figura 9 - Montaje del calentador en el
soporte de montaje
Soporte de montaje
(jado a la pared)
Ranuras horizontales
Lengüeta
saliente
Side View
Front View
Side View
Front View
Pared
Separador
Calentador
Vista frontal
Vista lateral
Figura 10 - Instalación de los tornillos de
montaje inferiores
