Procom MN100HBG - Inspección del Quemadores

www.usaprocom.com
200307-01E52

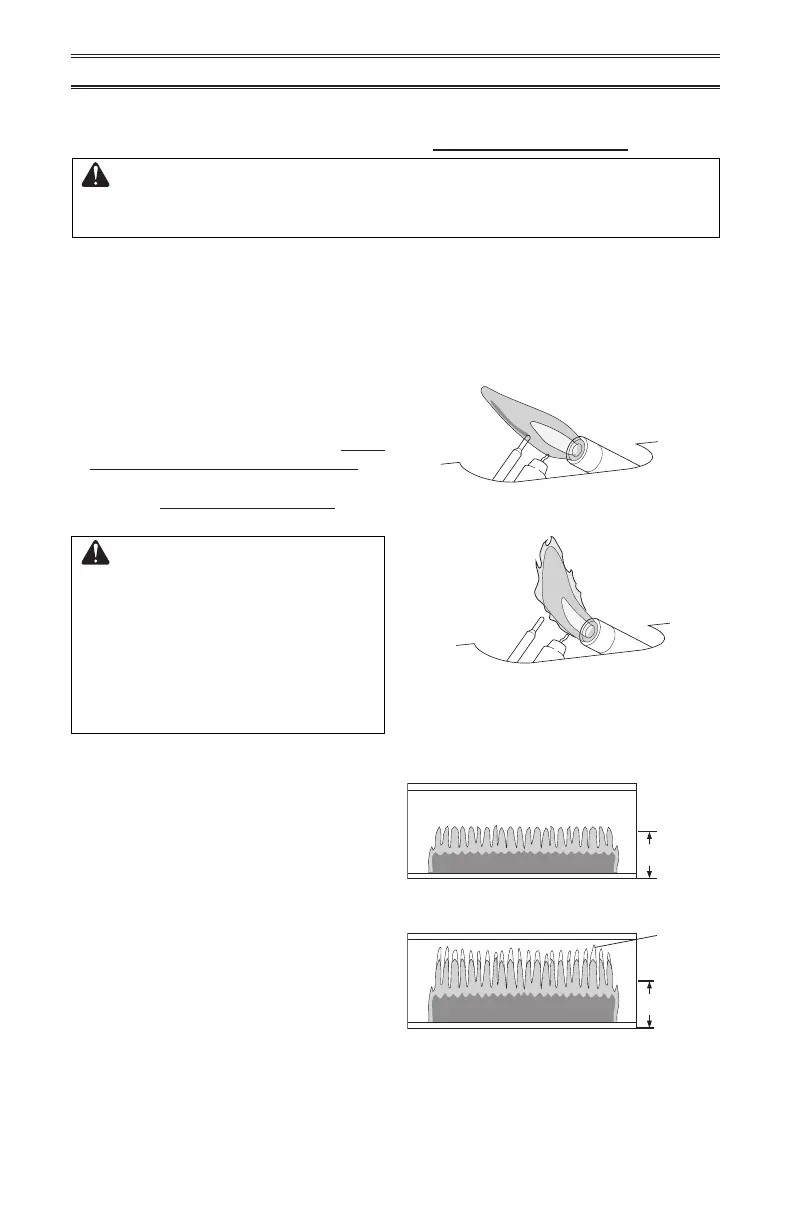

La gura 20 muestra un patrón correcto de la
llama del piloto. La gura 21 muestra un pa-
trón incorrecto de la llama del piloto. La llama
incorrecta del piloto no toca el termopar. Esto
ocasionará que el termopar se enfríe. Cuando
el termopar se enfríe, el calentador se apagará.
Si el patrón de la llama del piloto es incorrecto,
como se muestra en la gura 21
• apague el calentador (consulte Cómo
cerrar el suministro de gas al aparato, en
la página 42).
• consulte Solución de problemas, en la
página 45 a 49.
ADVERTENCIA: Si se presen-
ta un color amarillo en las pun-
tas de las llamas, el calentador
puede producir niveles elevados
de monóxido de carbono. Si el
patrón de la ama del quemador
muestra un color amarillo en las
puntas, siga las instrucciones.
IMPORTANTE: El propietario debe revisar frecuentemente los patrones de la llama del
piloto y de la llama del quemador. Patrones de llama incorrectos indican la necesidad de
limpieza o servicio de mantenimiento (consulte Cuidado y mantenimiento, página 44).
ADVERTENCIA: Sólo una persona de servicio capacitada debe
repararlo o darle servicio. Esto incluye el mantenimiento requerido,
refacciones o alteración de componentes.
PATRÓN DE LA LLAMA DEL PILOTO
AVISO: no confunda las llamas anaranjadas
con el color amarillo en las puntas. El polvo
y otras partículas pequeñas se introducen al
calentador y al quemarse producen breves
manchas de llamas anaranjadas.
PATRÓN DE LA LLAMA DEL CALENTADOR
INSPECCIÓN DEL QUEMADORES
Figura 20 - Patrón correcto de la llama
del piloto
Figura 21 - Patrón incorrecto de la llama
del piloto
Figura 22 - Patrón correcto de la llama
del quemador
Figura 23 - Patrón incorrecto de la llama
del quemador
La Figura 23 muestra un patrón de
llama correcto del quemador. La
Figura 24 muestra un patrón de llama
del quemador incorrecto. El patrón
de llama del quemador incorrecto
muestra una inclinación amarilla de
la llama. También muestra la llama
a más de la mitad de la altura del
escudo térmico. Si el patrón de llama
del quemador es incorrecto, como se
muestra en la Figura 24 • apague el
calentador (consulte Para apagar el
gas del electrodoméstico, página 19)
• consulte Solución de problemas de
las páginas 22 a 24
1/2 Glas
s
Height
1/2 Glas
s
Height
Yellow
Tipping
1/2 de la
altura del
vidrio
1/2 de la
altura del
vidrio
