10

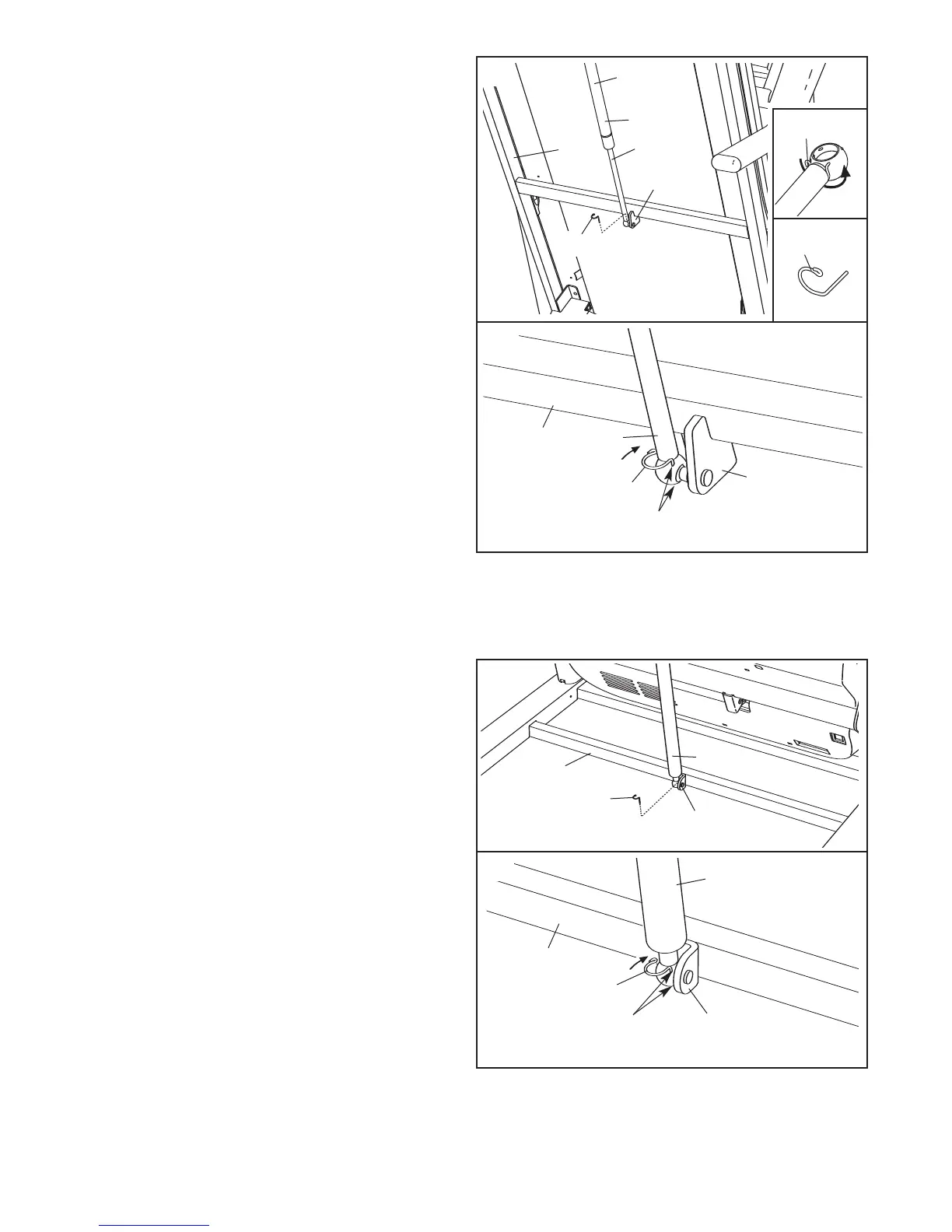

8. Demandez à une deuxième personne de soule-
ver et de tenir le Cadre (36) du tapis roulant.
Identifiez l’Amortisseur Pneumatique (83).
Veuillez noter que l’Amortisseur Pneumatique
est équipé d’un piston sur une de ses extrémités
et d’un cylindre sur l’autre. Référez-vous aux
d
eux petits schémas en encadré. Localisez
l’Attache à Ressort (90) sur l’extrémité de
l’Amortisseur Pneumatique avec le piston. À
l’aide d’un de vos ongles ou du bout d’un tourne-
vis, appuyez sur l’extrémité de l’Attache à
Ressort pour la desserrer, faites tourner
l’Attache à Ressort puis, tirez l’Attache à Ressort
hors de l’Amortisseur Pneumatique.
Faites at-
tention de ne pas perdre l’Attache à Ressort.
Remarque: des Attaches à Ressort de rechange
sont incluses.
Placez ensuite l’extrémité de l’Amortisseur
Pneumatique (83) avec le piston près du support
au centre du Cadre (36). Enfoncez l’extrémité de
l’Amortisseur Pneumatique autant que possible
dans la boule sur le support.
Référez-vous au schéma 8a. Enfoncez l’Attache
à Ressort (90) dans les deux petits trous indi-
qués sur l’extrémité de l’Amortisseur
Pneumatique (83) avec le piston. Tournez en-
suite l’Attache à Ressort jusqu’à ce qu’elle s’en-
clenche sur l’Amortisseur Pneumatique.
83
90
83
36
36
S
upport
Cylindre
Piston
Support
8a
8
9
0
90
Trous
90
9. Faites pivoter l’extrémité de l’Amortisseur
Pneumatique (83) avec le cylindre vers le bas
dans la position illustrée. Retirez l’Attache à
Ressort (90) de l’extrémité de l’Amortisseur
Pneumatique.
Ensuite, alignez l’extrémité de l’Amortisseur
Pneumatique (83) munie du cylindre avec le
support au centre de la Base (37). Enfoncez l’ex-
trémité de l’Amortisseur Pneumatique dans la
boule sur le support. Remarque: il sera peut-être
nécessaire de faire légèrement pivoter le Cadre
vers l’avant ou vers l’arrière pour aligner l’extré-
mité de l’Amortisseur Pneumatique avec la
boule.
Référez-vous au schéma 9a. Enfoncez l’Attache
à Ressort (90) dans les deux petits trous indi
-
qués sur l’Amortisseur Pneumatique (83).
Tournez ensuite l’Attache à Ressort jusqu’à ce
qu’elle s’enclenche sur l’Amortisseur
Pneumatique.
Avec l’aide d’une deuxième personne, baissez le
Cadre (non-illustré) jusqu’au sol.
90
83
83
37
37
Trous
90
9a
Support
Support
9
