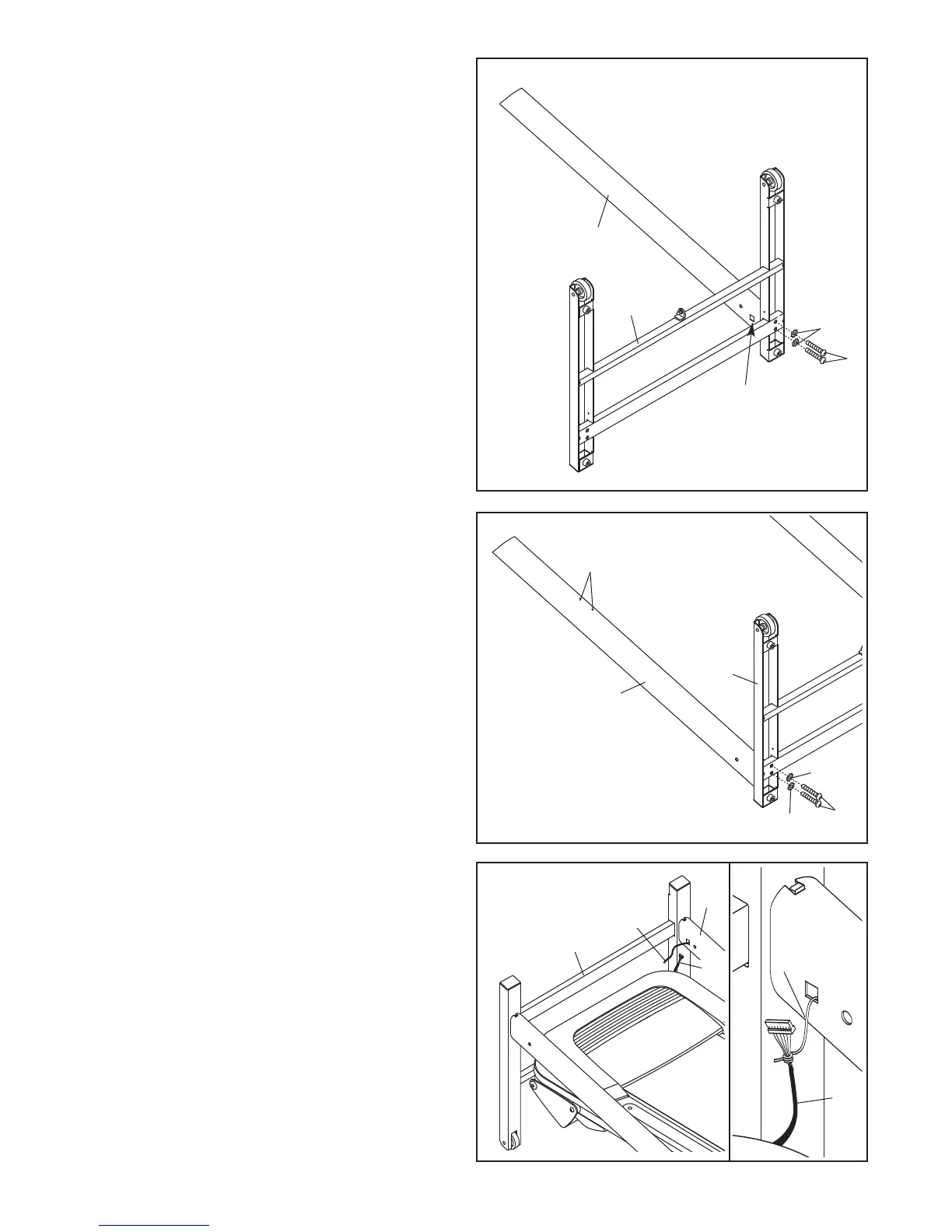

1. Assurez-vous que le cordon d’alimentation
est débranché.
Identifiez le Montant Droit (39) muni d’un trou
c
arré à l’endroit indiqué.
Orientez le Montant Droit (39) et la Base (37),
comme illustré. Attachez le Montant Droit sur la
Base à l’aide de deux Boulons du Montant (4), et
deux Rondelles Étoilées du Montant (6) ;
ne ser-
rez pas encore les Boulons du Montant.
37
4
6
39
3. Tournez la Base (37) et placez-la près de l’avant
du tapis roulant comme illustré.
Localisez le fil sur le Montant Droit (39). Référez-
vous au schéma en encadré. Attachez le fil sur
le connecteur du Fil du Montant (69). Enfoncez
ensuite le connecteur sur le Fil du Montant dans
le trou carré sur le Montant Droit.
2. Orientez le Montant Gauche (38) comme illustré
puis, attachez-le sur la Base (37) à l’aide de
deux Boulons du Montant (4) et deux Rondelles
Étoilées du Montant (6) ;
ne serrez pas encore
les Boulons du Montant.
37
38
6
6
Trous du
Loquet
2
1
Trou Carré
37
39
Fil
3
4
Fil
69
69
