7

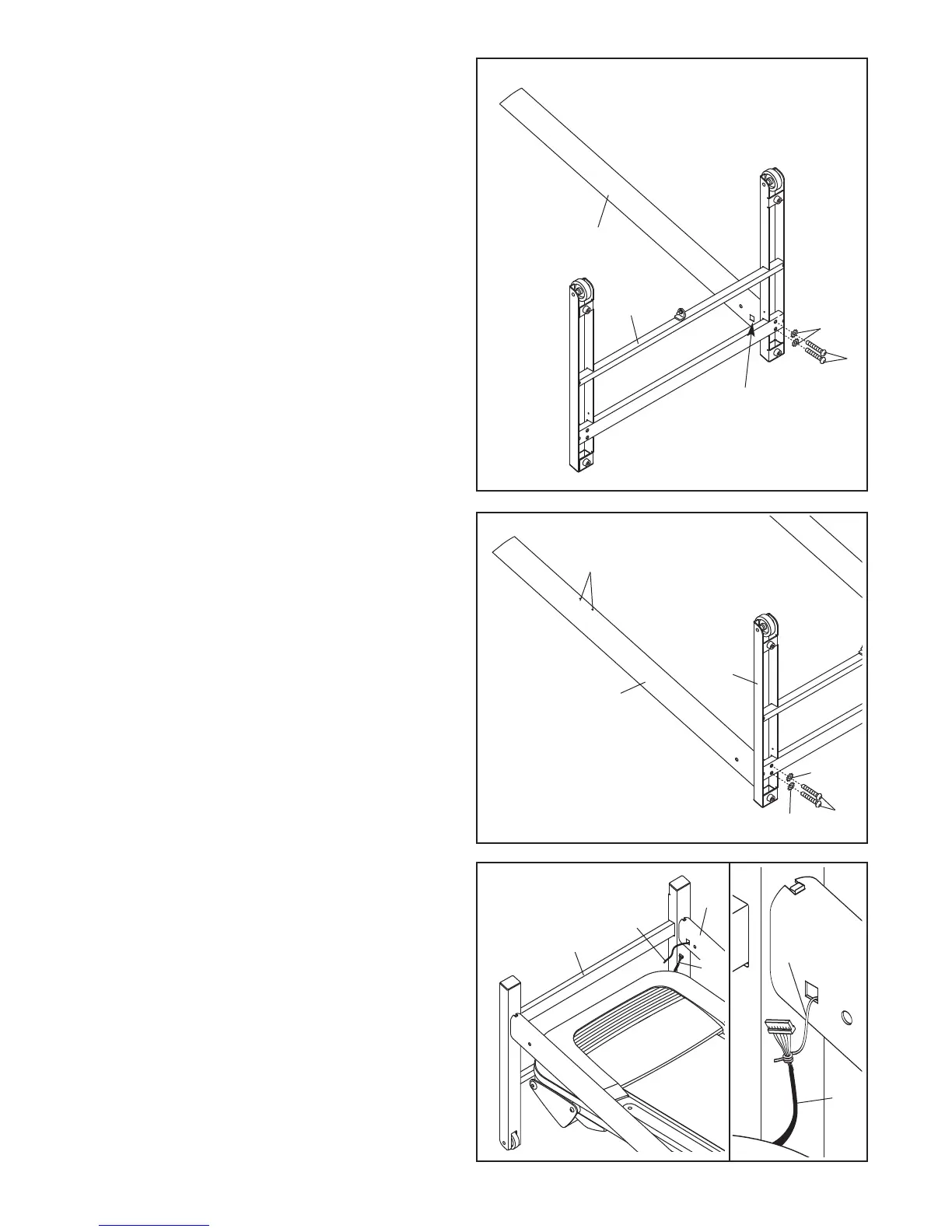

1. Asegúrese que el cable eléctrico no esté conec-
tado.
Identifique el Montante Vertical Derecho (39), el
c
ual tiene un agujero cuadrado en la ubicación
que se muestra.
Oriente el Montante Vertical Derecho (39) y la
Base (37) como se muestra. Acople el Montante
Vertical Derecho con la Base con dos Pernos del
Montante Vertical (4) y dos Arandelas de Estrella
del Montante Vertical (6); no apriete los Pernos
del Montante Vertical todavía.
37
4
6
39
3. Gire la Base (37), y fíjela cerca del frente de la
máquina para correr como se muestra.
Ubique el cable en el Montante Vertical Derecho
(39). Vea el dibujo interior. Fije el cable en el co-
nector en el Cableado Eléctrico (69). Luego, in-
serte el conector en el Cable del Montante
Vertical en el agujero cuadrado en el Montante
Vertical Derecho.
.
2. Oriente el Montante Vertical Izquierdo (38) como
se muestra, y acóplelo a la Base (37) con dos
Pernos del Montante Vertical (4) y dos Arandelas
de Estrella del Montante Vertical (6);
no apriete
los Pernos del Montante Vertical todavía.
37
38
6
6
Agujeros del
Pasador
2
1
Agujero Cuadrado
37
39
Cable
3
4
Cable
69
69
