10

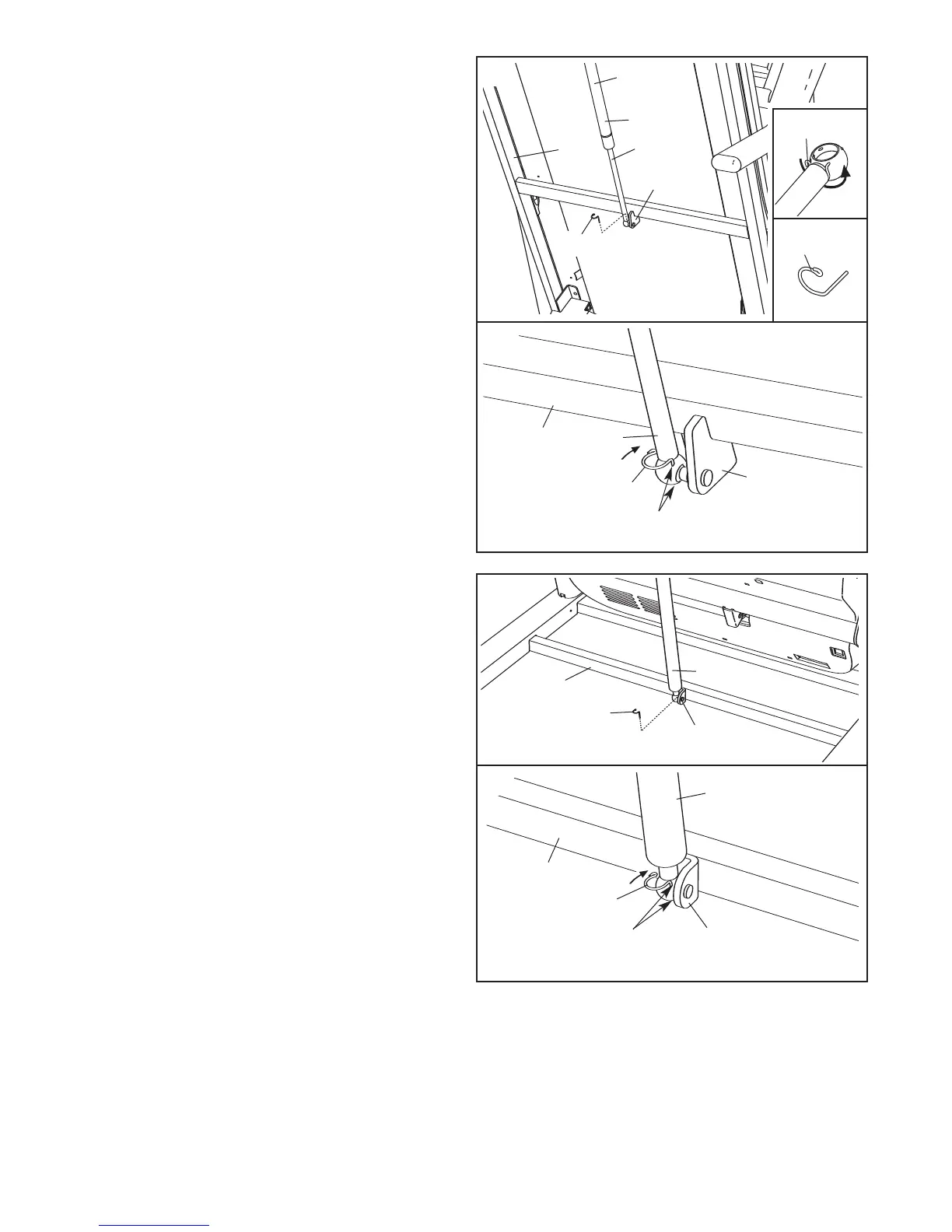

8. Lassen Sie eine zweite Person den Rahmen (36)
des Lauftrainers festhalten.
Suchen Sie die Gasdruckfeder (83) heraus.
B
eachten Sie, dass die Gasdruckfeder ein
Kolben- und ein Zylinderende hat. Sehen Sie
sich die beiden kleinen Nebenzeichnungen an.
Suchen Sie den Federklipp (90) am Kolbenende
der Gasdruckfeder. Drücken Sie mit dem
Fingernagel oder einem flachen Schrauben-dre-
her auf das Ende des Federklipps, um ihn zu
lösen. Drehen Sie den Klipp und ziehen Sie ihn
dann aus der Gasdruckfeder heraus.
Verlieren
Sie den Klipp nicht. Hinweis: Es sind Ersatz-
Federklipps beigefügt.
Als nächstes halten Sie das Kolbenende der
Gasdruckfeder (83) dicht an den Halter in der
Mitte des Rahmens (36). Drücken Sie das Ende
der Gasdruckfeder so weit wie möglich auf die
Kugel am Halter.
Siehe Zeichnung 8a. Setzen Sie den Federklipp
(90) in die beiden angegebenen, kleinen Öffnun-
gen am Kolbenende der Gasdruckfeder (83).
Dann drehen Sie den Federklipp, bis er auf der
Gasdruckfeder einschnappt.
9. Kippen Sie das Zylinderende der Gasdruckfeder
(83) wie dargestellt nach unten. Entfernen Sie
den Federklipp (90) vom Ende der Gasdruck-
feder.
Als nächstes richten Sie das Zylinderende der
Gasdruckfeder (83) am Halter in der Mitte der
Basis (37) aus. Drücken Sie das Ende der
Gasdruckfeder auf die Kugel am Halter. Hinweis:
Sie müssen möglicherweise den Rahmen leicht
nach vorn oder hinten kippen, um das Ende der
Gasdruckfeder an der Kugel auszurichten.
Siehe Zeichnung 9a. Setzen Sie den Federklipp
(90) in die beiden kleinen Öffnungen in der
Gasdruckfeder (83) ein. Dann drehen Sie den
Federklipp, bis er auf der Gasdruckfeder ein-
schnappt.
Stellen Sie mit der Unterstützung einer zweiten
Person den Rahmen auf den Boden (nicht dar-
gestellt).
83
90
83
36
36
Halter
Zylinder
Kolben
Halter
8a
8
9
0
90
Öffnungen
90
90
83
83
37
37
Öffnungen
90
9a
Halter
Halter
9
