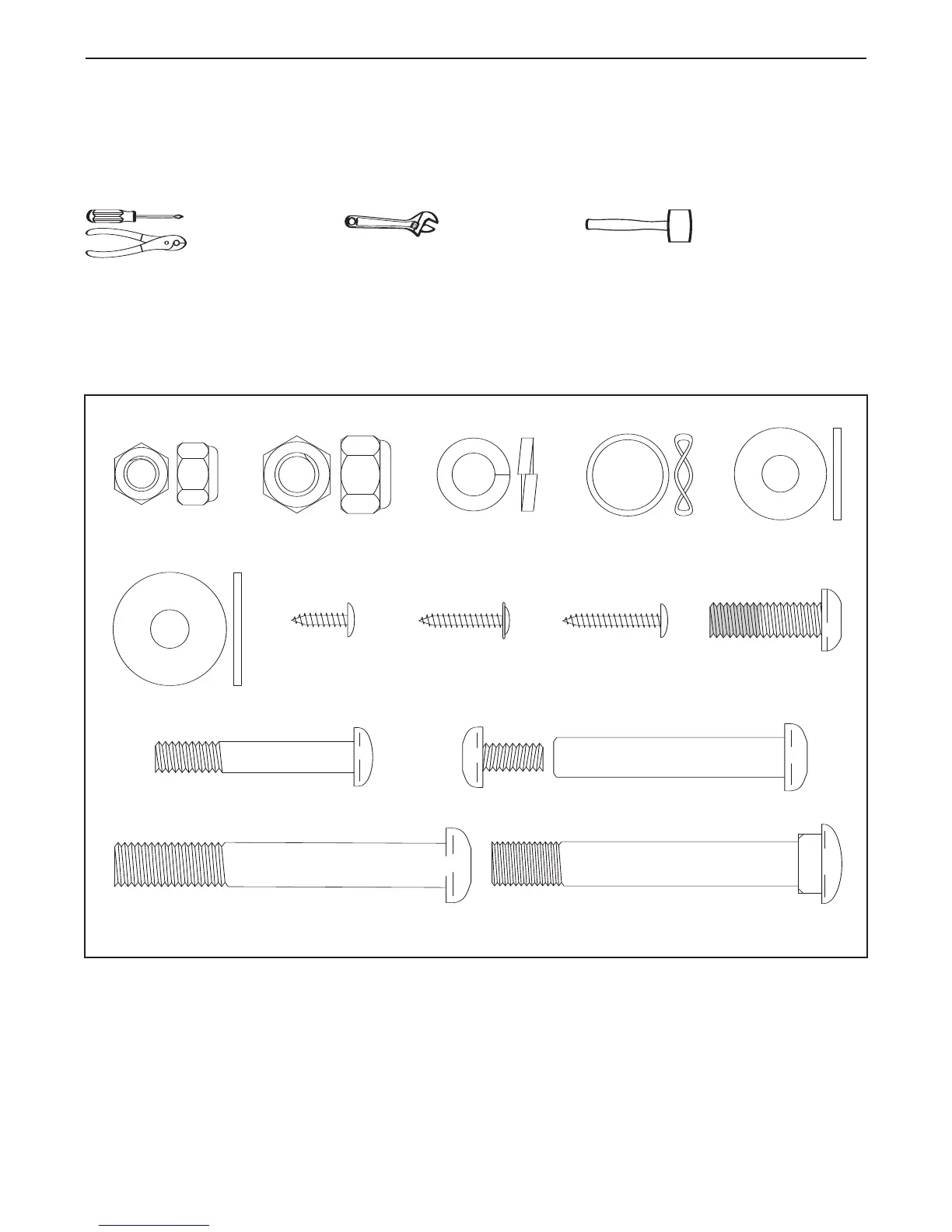

Use los dibujos de las piezas abajo para identificar las partes pequeñas que se usan en el montaje. El número
en paréntesis abajo de cada dibujo se refiere al número clave de la pieza, de la LISTA DE PIEZAS en la página
14. El segundo número se refiere a la cantidad que se necesita para el montaje.
Nota: Algunas piezas peque-
ñas pueden haber sido armadas previamente para propósitos de envío. Si una parte no se encuentra
en la bolsa de las piezas, revise si ha sido armada previamente.
Tornillo de M4 x
16mm (52)–4
Tornillo con Reborde
de M4 x 19mm
(36)–6
Tornillo de M4
x 22mm (42)–2
Juego de Pernos para el Brazo del Pedal (40)–2
Perno Botón de M8 x 45mm (50)–4
Perno de Porte de M10 x 75mm (34)–4
Perno Botón de M10 x 76mm (27)–2
Arandela de
M8,5 (55)–2
Arandela de M8,5
(35)–2
Arandela
Dividida de M10
(59)–4
Contratuerca de
Nylon de M10
(33)–6
Contratuerca de
Nylon de M8
(38)–6
M
Arandela
Ondulatoria
(75)–2
Tornillo con Nylon de
M8 x 25mm (56)–2
MONTAJE
E
l montaje requiere dos personas.
C
oloque todas las piezas del entrenador elíptico en una área despejada y
quite los materiales de empaque. No se deshaga de los materiales de empaque hasta que el montaje se halla
completado.
El montaje requiere una llave “L” que se incluye y las siguientes herramientas, un desarmador de estrella
, dos llaves ajustables , un martillo de hule , y un par de tenazas
.
