4

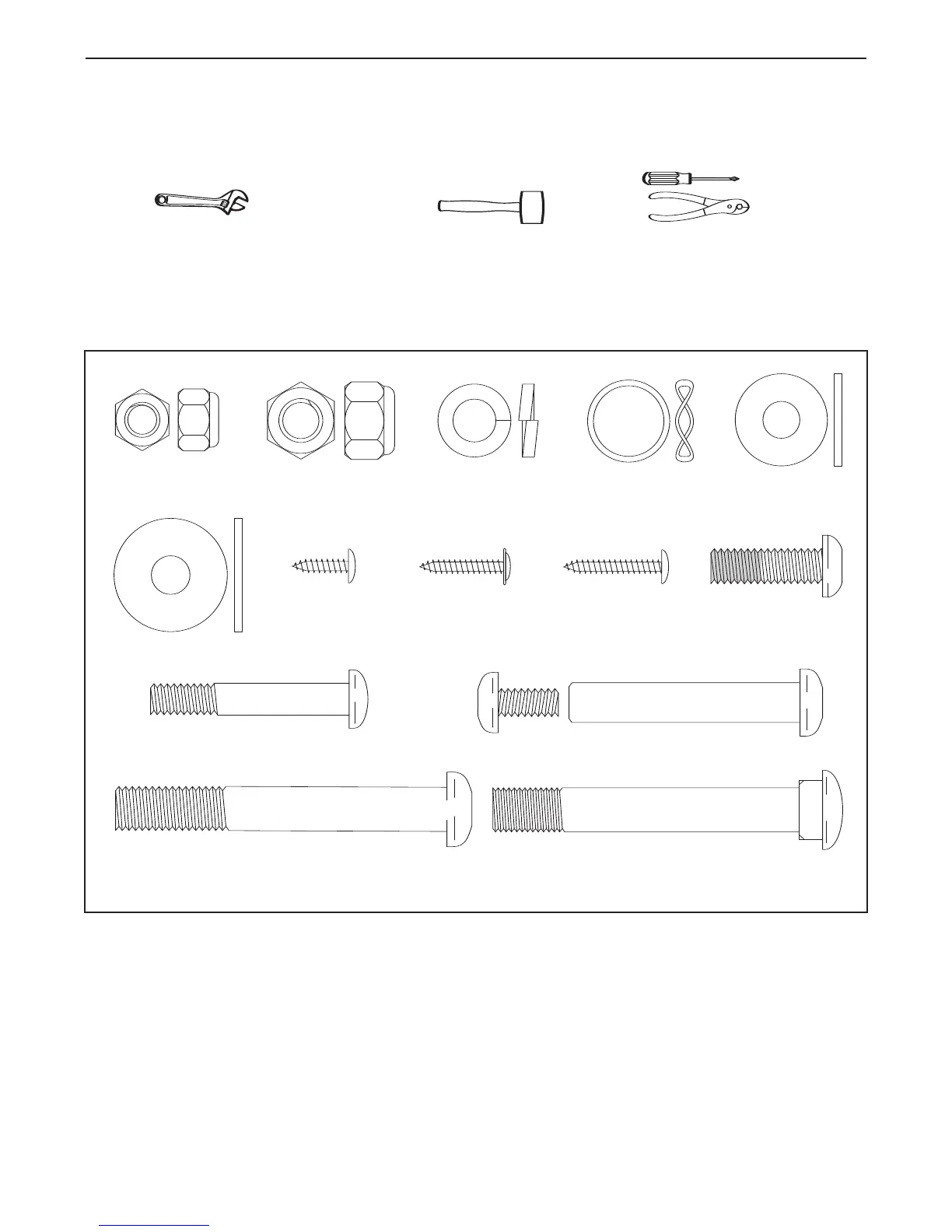

Utilisez le schéma des pièces ci-dessous pour identifier les petites pièces utilisées dans l'assemblage. Le numé-
ro en parenthèses dessous chaque schéma fait référence au numéro-clé de la pièce, qui se trouve dans la
LISTE DES PIÈCES à la page 14. Le deuxième numéro fait référence à la quantité nécessaire pour l'assembla-
ge.
Remarque : Certaines petites pièces sont peut-être déjà attachées à l'avance pour faciliter l'envoi. Si
une pièce n'est pas dans le sac des pièces, vérifiez pour voir si elle n'a pas été déjà attachée.
Vis de M4 x
16mm (52)–4
Vis à Collerette de
M4 x 19mm (36)–6
Vis de M4 x
22mm (42)–2
Jeu du Boulon du Bras de la Pédale (40)–2
Boulon en Bouton de M8 x 45mm (50)–4
Boulon de Carrosserie de M10 x 75mm (34)–4
Boulon en Bouton de M10 x 76mm (27)–2
Rondelle de
M8,5 (55)–2
Rondelle Grande
de M8,5 (35)–2
Rondelle
Fendue de
M10 (59)–4
Écrou de
Verrouillage en
Nylon de M10
(33)–6
Écrou de
Verrouillage en
Nylon de M8 (38)–6
M
Rondelle
Ondulée (75)–2
Vis de
Raccordement de
M8 x 25mm (56)–2
ASSEMBLAGE
L’assemblage requiert deux personnes. Placez toutes les pièces du appareil elliptique sur une aire dégagée
et enlevez les emballages. Ne jetez pas les emballages avant d'avoir terminé l'assemblage.
E
n plus de la clé hexagonale incluse, l’assemblage requiert un tournevis philips , deux clés
réglables , un maillet en caoutchouc , et une pince .
