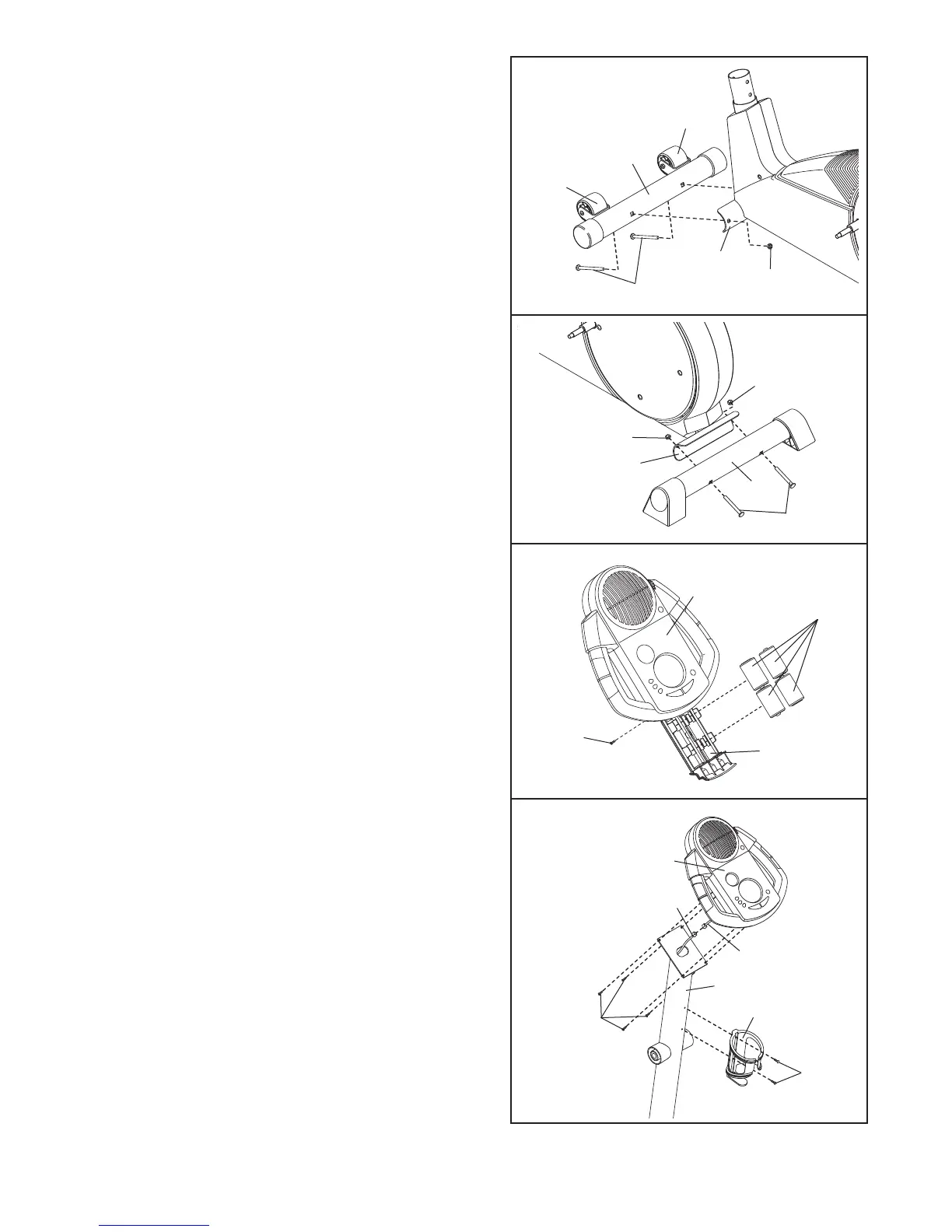

2. Pendant qu’une autre personne soulève légèrement
l’arrière du Cadre (1), attachez le Stabilisateur
Arrière (9) au Cadre avec deux Boulons de
Carrosserie de M10 x 75mm (34) et deux Écrous de
Verrouillage en Nylon de M10 (33).
33
1
2
34
9
33
1. Identifiez le Stabilisateur Avant (10). Pendant qu’une
autre personne soulève l’avant du Cadre (1), atta-
c
hez le Stabilisateur Avant au Cadre avec deux
Boulons de Carrosserie de M10 x 75mm (34) et deux
É
crous de Verrouillage en Nylon de M10 (33).
Assurez-vous que le Stabilisateur Avant est tour-
né de manière à ce que les Roules (22) ne tou-
chent pas le sol.
1
1
10
22
22
33
34
3. La Console (23) requiert quatre piles « D » (non-
incluses) ; des piles alcalines sont recommandées.
Retirez la vis du compartiment des piles. Ouvrez le
compartiment des piles et placez-y quatre piles.
Assurez-vous que les piles sont dans la position
illustrée par les inscriptions à l’intérieur du com-
partiment des piles. Fermez le compartiment des
piles et revissez la vis. Remarque : quand les piles
sont installées correctement, le ventilateur s’allume
pendant quelques instants.
3
23
Compartiment
des Piles
Piles
4. Placez la Console (23) près du Montant (2).
Branchez le fil de la console sur le Fil Supérieur (44).
Enfilez l’excès de fil dans le Montant.
Attachez la Console (23) sur le Montant (2) à l’aide
de quatre Vis de M4 x 16mm (52).
Faites attention
de ne pas pincer les fils.
Attachez le Porte-Bouteille (63) sur le Montant (2) à
l’aide de deux Vis de M4 x 22mm (42).
4
2
Fil de la
Console
52
42
23
44
Vis
63
