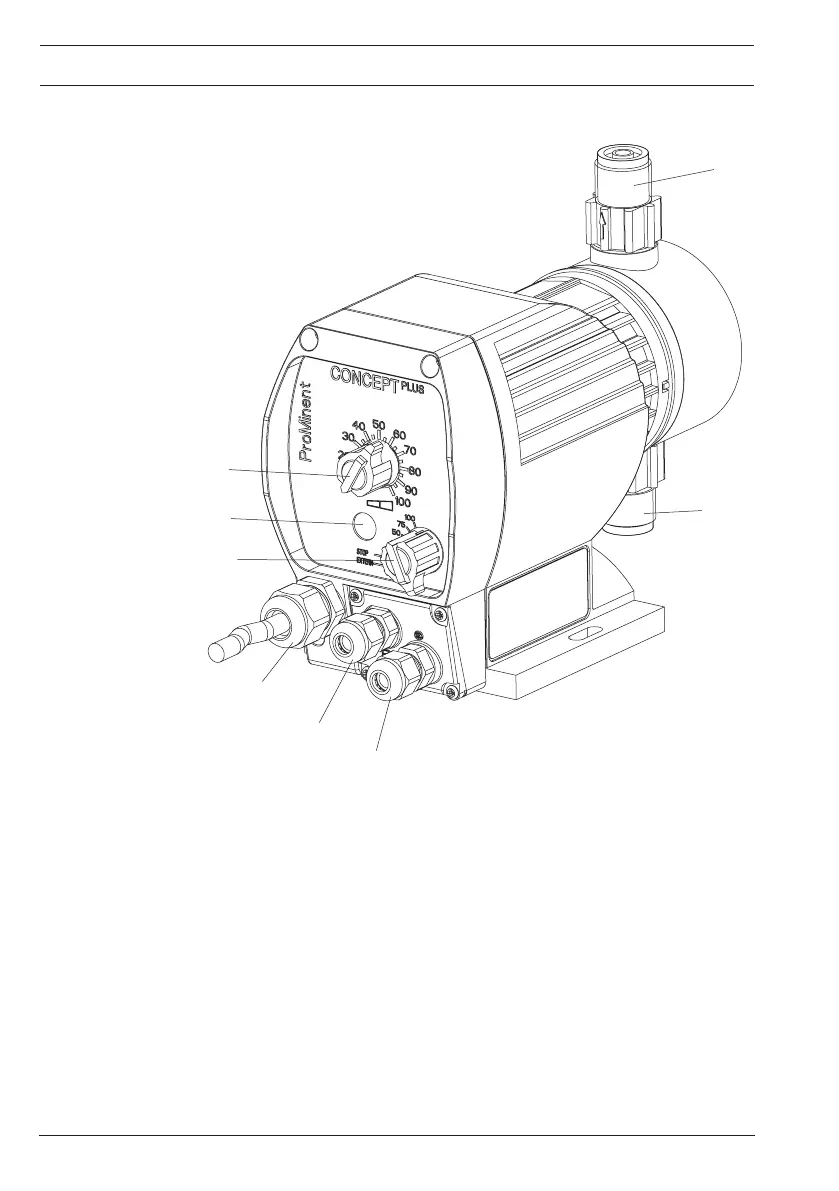

Vue d’ensemble de l’appareil
1Vue d’ensemble de l’appareil
1 Bouton de réglage de la longueur de course
2 Indicateur de dérangement/service (dérangements : rouge / service :
vert)
3 Commutateur multifonction (fréquence des impulsions (en % de 180
impulsions/min), Stop, mode de service «externe» (kit de rattrapage))
4 Câble secteur
5 Douille «commande externe» (en mode de service «externe» pilotage
via signal de contact ; kit de rattrapage)
6 Douille «Détecteur de niveau» (pour détecteur de niveau monoétagé ;
kit de rattrapage)
7 Vanne d’aspiration
8 Clapet de refoulement
L’alésage pour fuites est entre la vanne d’aspiration et le corps de
l’entraînement.
