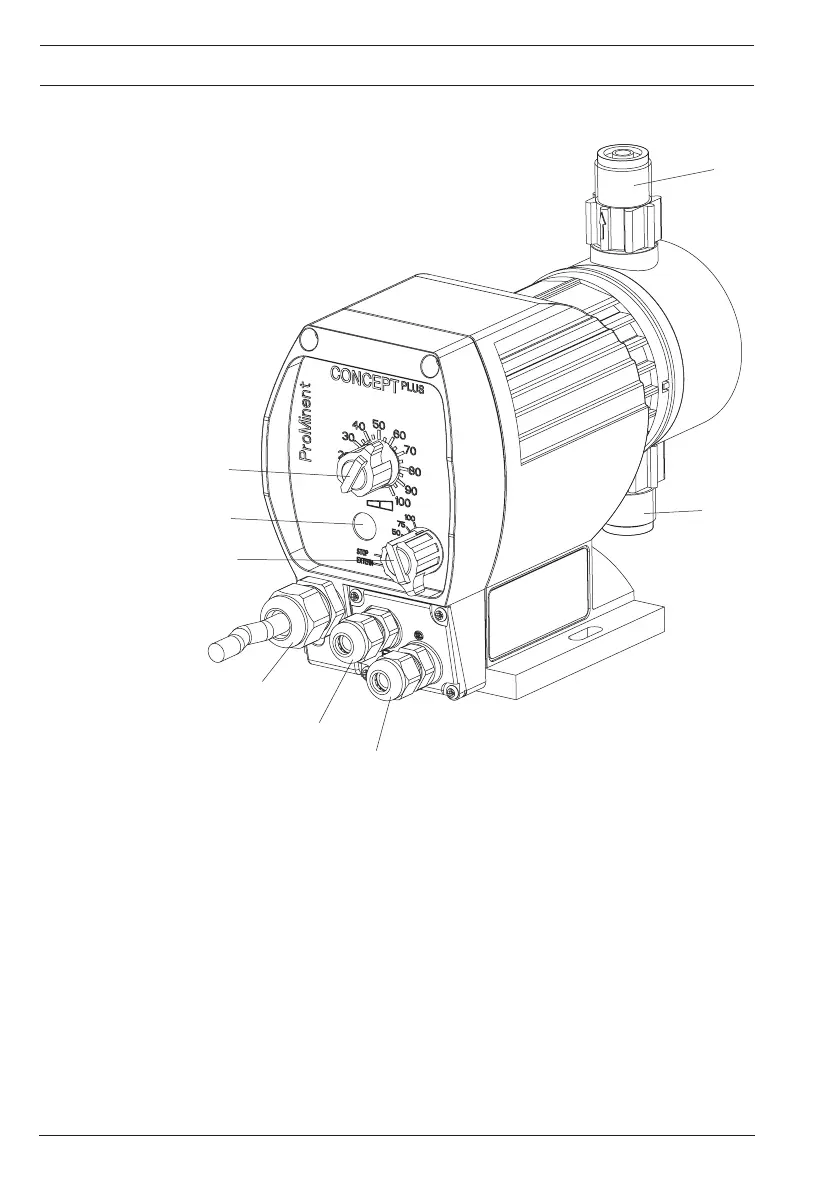

ProMinent CONCEPT PLUS Series - Geräteübersicht

6
ProMinent
®
5
6
4
1
3
2
8
7
1 Hublängen-Einstellknopf
2 Störungs-/Betriebsanzeige (Störung rot / Betrieb grün)
3 Multifunktionsschalter (Hubfrequenzen (in % von 180 Hüben/min),
Stop, Betriebsart "Extern" (Nachrüstsatz))
4 Netzkabel
5 Buchse "externe Ansteuerung" (in Betriebsart "Extern",
Ansteuerung über Kontaktsignal; Nachrüstsatz)
6 Buchse "Niveauschalter" (für 1-stufige Niveauschalter; Nachrüstsatz)
7 Saugventil
8 Druckventil
Die Leckagebohrung ist zwischen Saugventil und Antriebsgehäuse.
1 Geräteübersicht
Geräteübersicht
