9
ProMinent
®
• Verwenden Sie nur Original-Schläuche mit den angegebenen
Durchmessern und Wandstärken!
Andernfalls ist die Haltbarkeit der Verbindung mit den
Pumpenventilen nicht sicher gestellt!
• Für Tipps zum hydraulisch Installieren bestellen Sie die
"Allgemeine Betriebsanleitung ProMinent
®
Magnetdosier-
pumpen" (Best.-Nr. 987126).
• Übereinstimmung der Netzspannung und der Frequenz mit den
auf dem Typenschild angegebenen Werten überprüfen!
• Beachten Sie bei der Installation die gültigen nationalen
Vorschriften!
Dosierpumpe auf einen Behälter oder eine Konsole mit Schrauben
und U-Scheiben (Ø 6 mm) montieren.
Die Saughöhe und Saugleitungslänge möglichst kurz halten.
Saugleitung steigend verlegen
Saug- und Druckschlauch auf das nötige Maß ablängen
Überwurfmutter und Klemmring über die Schlauchleitung ziehen.
Das abgelängte Schlauchende bis zum Anschlag über die Tülle
schieben.
Schlauch anpressen und Überwurfmutter festziehen.
Fußventil montieren.
Hierzu freies Saugleitungsende so weit ablängen, dass Fußventil
knapp über dem Behälterboden hängt.
Bei Dosierlösungen mit Verunreinigungen oder Bodensatz freies
Saugleitungsende so weit ablängen, dass Fußventil mind. 50 mm
über dem Behälterboden hängt.
5 In Betrieb nehmen
Präzises Dosieren ist nur in einem Hublängenbereich von 30–100 %
möglich.
6Wartung
Vierteljährlich, bei normaler Beanspruchung (ca. 30 % vom
Dauerbetrieb)
Die Dosiermembran auf Beschädigungen prüfen
Den festen Sitz von Druck- und Saugventil und der Dosierleitungen
überprüfen.

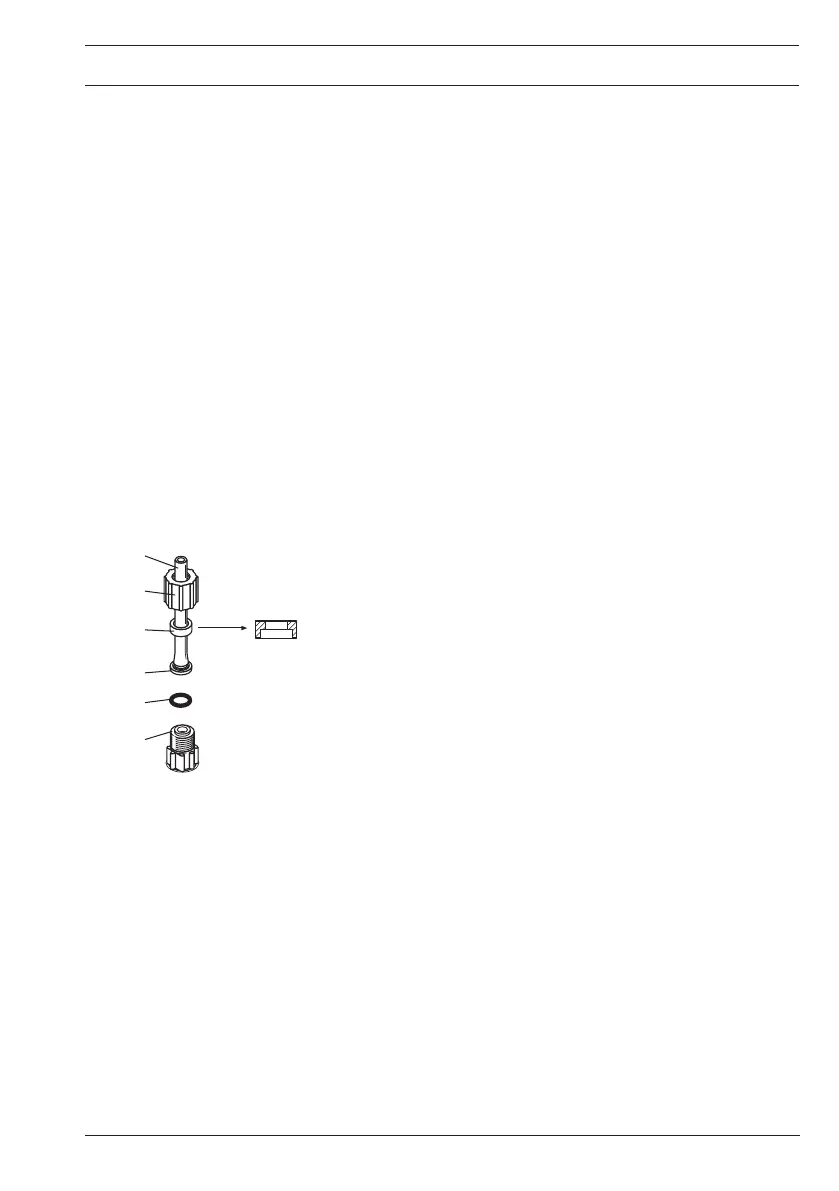

(Schnitt)
Schlauch
Überwurf-
mutter
Klemmring
Tülle
O-Ring
Saug-
anschluss
▲▲
▲▲▲▲▲▲
Montieren und Installieren / In Betrieb nehmen / Wartung
Wartungs-
intervall
▲
▲
BA_CO_016_06_07_4spr.p65 21.06.2007, 12:48 Uhr9
