Cuadro sinóptico

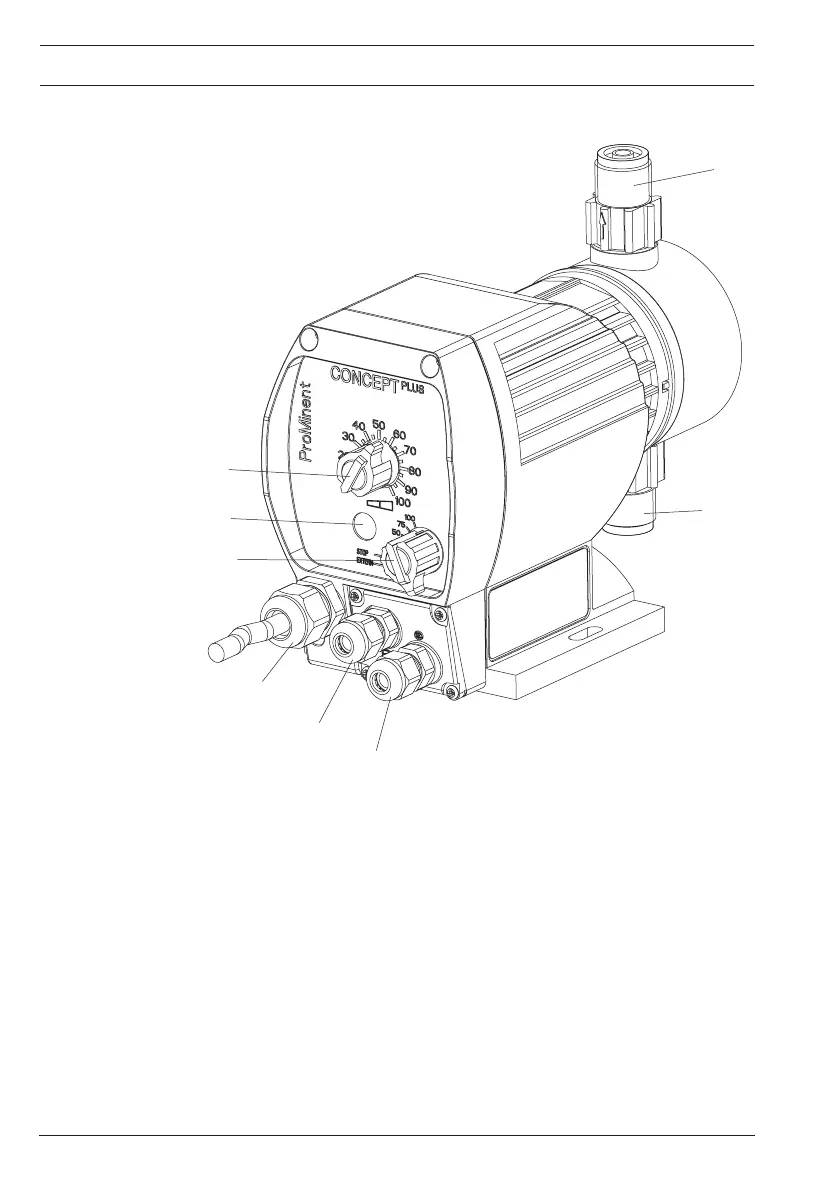

1 Cuadro sinóptico
1 Botón de ajuste de longitud de carrera
2 Indicador de fallo/funcionamiento (fallo rojo / funcionamiento verde)
3 Mando multifuncional (frecuencias de carrera (en % de 180 carreras/
min), parada, modo operativo ”Externo” (kit de equipamiento
posterior))
4 Cable de red
5 Conexión “mando externo “ (en modo operativo ”Externo” mando
mediante señal de contacto; kit de equipamiento posterior)
6 Conexión “Interruptor de nivel” (para interruptor de nivel de 1
escalón, kit de equipamiento posterior)
7 Válvula de aspiración
8 Válvula de impulsión
El orificio de fugas está entre válvula de aspiración y caja de
transmisión.
