1.2 Aufbau und Funktion des Sensors
Der induktive Messwertaufnehmer der beiden Sensortypen ICT 5 und ICT 5-IMA besteht aus einem
hermetisch verschlossenen Körper aus Polypropylen (PP). Im Innerem des Messwertaufnehmers
befindet sich eine Sende- und eine Empfängerspule. Eine Durchflussöffnung in dem Sensor (Sen‐
sorauge) erlaubt die Durchströmung mit dem Messmedium. Bedingt durch das Messprinzip besteht
eine galvanische Trennung zwischen Messmedium und Signalausgang. Ein freistehender Tempera‐
tursensor (Pt1000) mit kurzer Ansprechzeit erfasst die Prozesstemperatur. Der Temperatursensor
ist in einer schützenden Edelstahlhülse integriert.

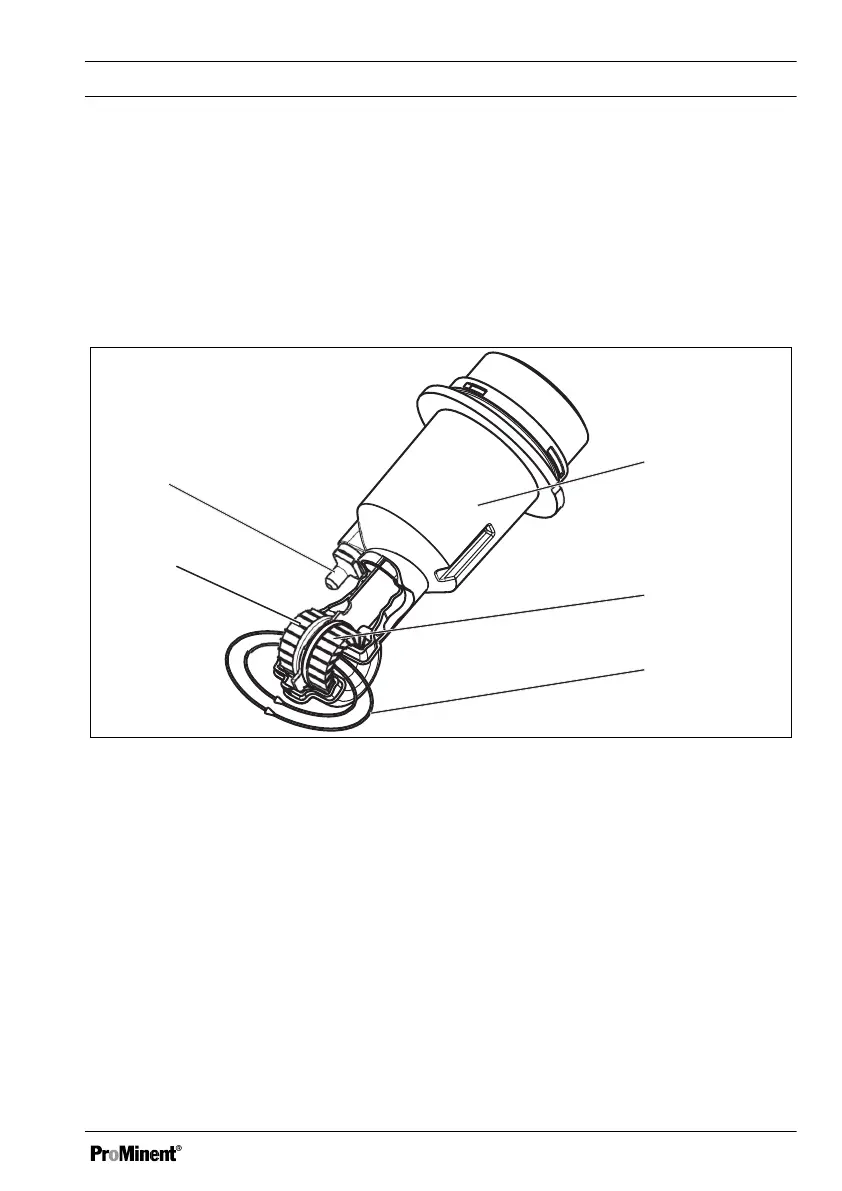

Abb. 1: Bauteile
1 Sensorkörper aus PP
2 Sendespule
3 Sensorauge, durchströmt vom Messme‐
dium
4 Empfängerspule
5 Temperatursensor, freistehend, integriert in
eine Edelstahlhülse
