Prophete 2026 - Montaj

135
Român

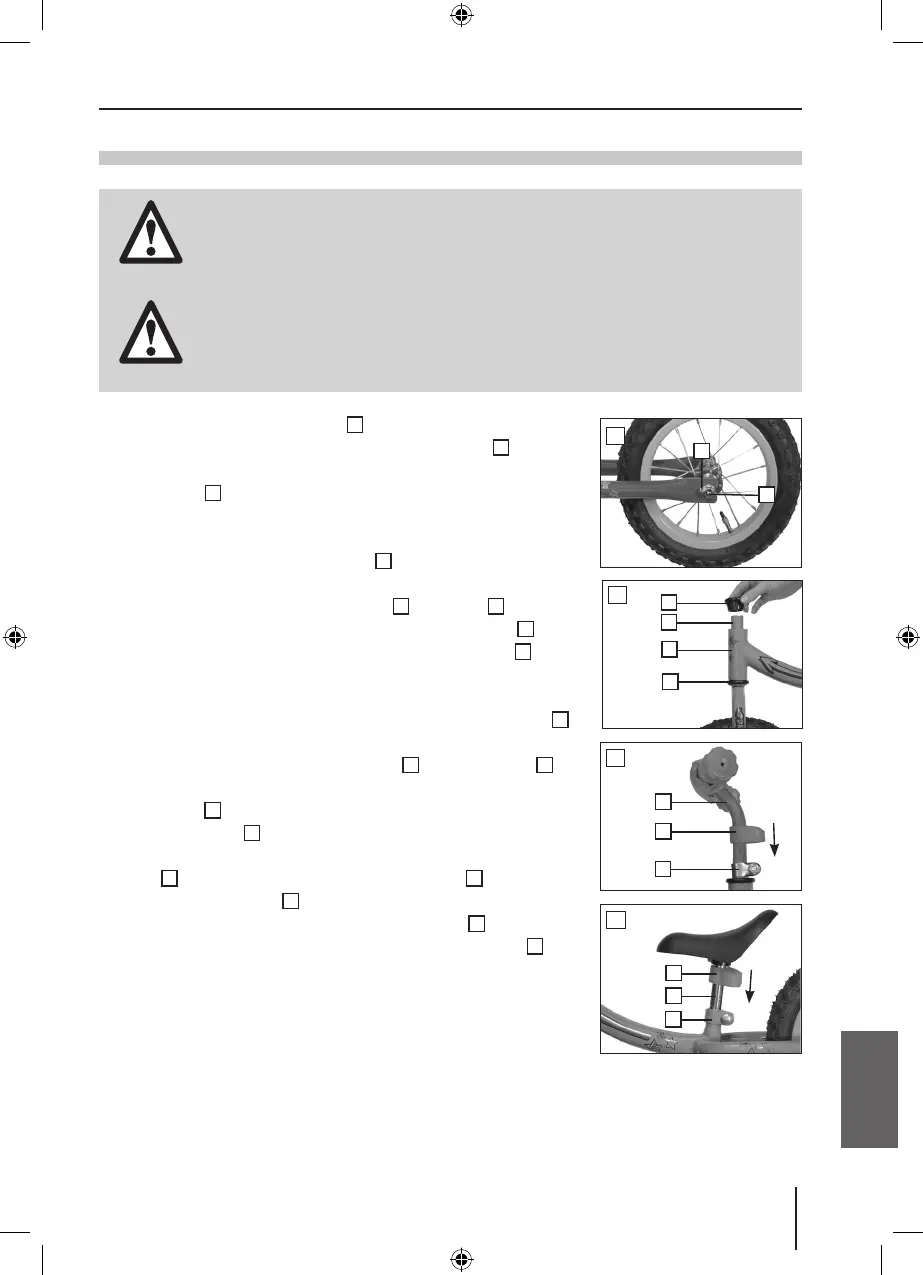

Montaj
1. Desfaceţi piuliţa olandeză
2
pe ambele părţi ale roţii,
pentru a putea mişca siguranţa anti-cădere
1
.
2. Introduceţi roata în cadru şi suspendaţi siguranţa an-
ti-cădere
1
în oriciul prevăzut pentru aceasta (g. B).
3. Montaţi cealaltă roată la furcă, conform descrierii de
mai sus.
4. Strângeţi toate piuliţele roţilor
2
cu valoarea de cuplu
prestabilită (vezi capitolul "Valori de cuplu prestabilite").
5. Introduceţi mai întâi un cuzinet
1
pe furcă
2
, înainte
de o trece pe aceasta, de jos în sus, prin cadru
3
. Fi-
xaţi furca cu ajutorul celui de-al doilea cuzinet
1
(g.
C). Pentru copii mai mari, cadrul se poate folosi întors
invers. În acest fel, copilul va sta mai sus.
6. Desfaceţi îmbinarea cu şurub a colierului de xare
3
şi introduceţi-l pe furcă (g. D).
7. Trageţi masca îmbinării cu şurub
2
peste ghidon
1
,
introduceţi ghidonul în ţeava furcii şi strângeţi şurubul
de xare
3
cu valoarea de cuplu prestabilită. Ulterior
trageţi masca
2
peste îmbinarea cu şurub (g. D).
8. Desfaceţi îmbinarea cu şurub de la colierul de pe ca-
dru
3
. Trageţi masca îmbinării cu şurub
1
peste tija
de susţinere a şeii
2
, introduceţi tija de susţinere a
şeii în cadru şi strângeţi colierul cadrului
3
cu valoa-
rea de cuplu prestabilită. Ulterior trageţi masca
1
peste îmbinarea cu şurub (g. E).
MONTAJ
PERICOL
ATENȚIE
• Ghidonul şi tija de susţinere a şeii se vor extinde numai până la marcajul
maxim! Marcajul adâncimii minime de introducere nu trebuie să e vizibil!
Pericol de deteriorare şi de accident! - În caz de nerespectare a instrucţiu-
nilor, garanţia se anulează!
B
1
2
C
1
1
2
3
D
1
2
3
E
1
2
3
