Prophete 2026 - Montaż

99
Polski

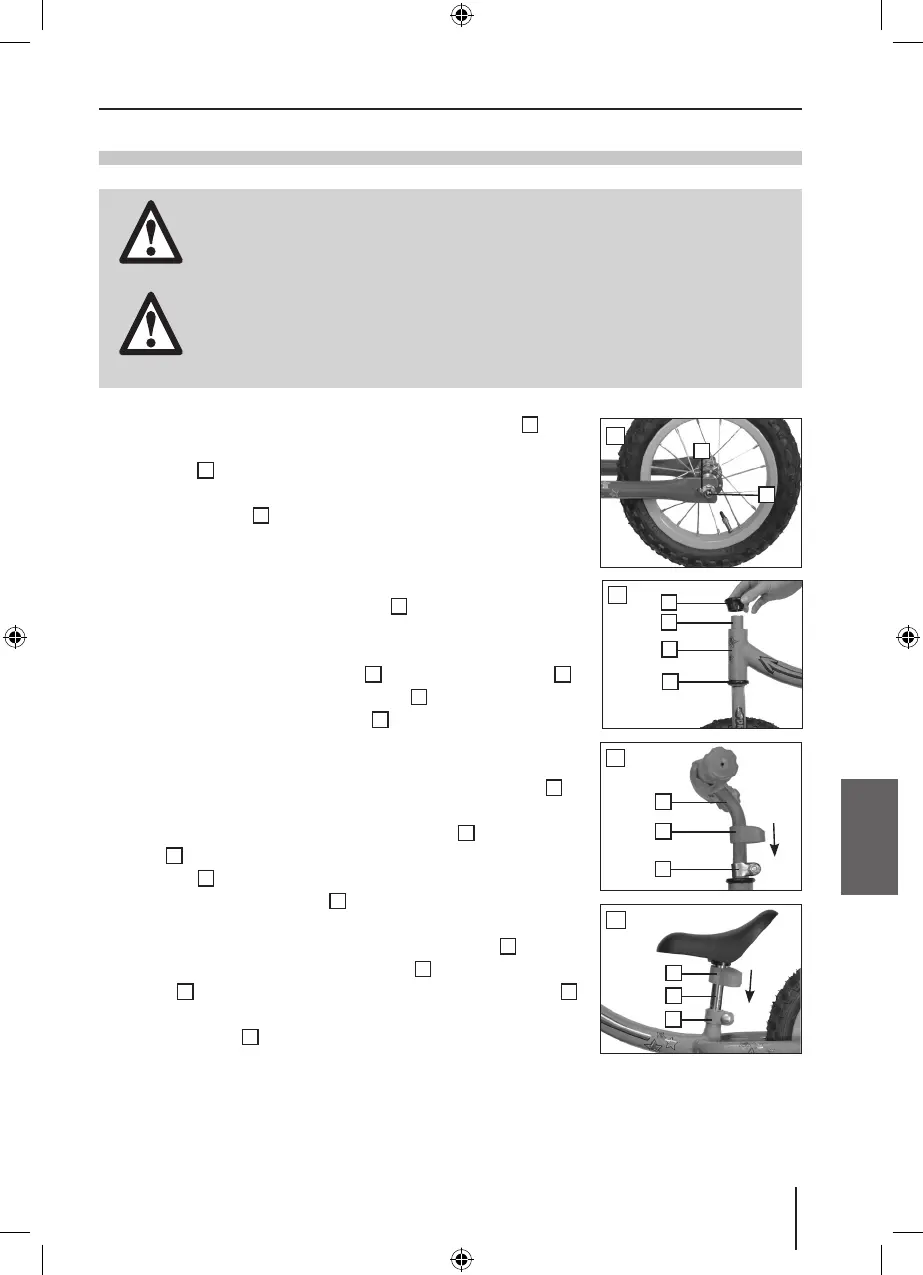

Montaż
1. Odkręcić po obu stronach nakrętkę kołpakową
2
koła, aby móc poruszać zabezpieczenie przed wypad-
nięciem
1
.
2. Włożyć koło wramę izaczepić zabezpieczenie przed
wypadnięciem
1
wprzewidzianym dla niego otworze
(rys. B).
3. Zgodnie zpowyższym opisem zamontować drugie
koło wwidelcu.
4. Dokręcić wszystkie nakrętki kół
2
wymaganym mo-
mentem obrotowym (patrz rozdział „Wymagane mo-
menty dokręcania”).
5. Przed przełożeniem widelca
2
od dołu przez ramę
3
założyć na niego tuleję łożyskową
1
. Zamocować wi-
delec drugą tuleją łożyskową
1
(rys. C). Po odwróce-
niu rama nadaje się dla większych dzieci. Zapewnia
ona wtedy dziecku wyższą pozycję siedzenia.
6. Poluzować połączenie śrubowe opaski zaciskowej
3
izałożyć ją na widelec (rys. D).
7. Nasunąć osłonę połączenia śrubowego
2
na kierow-
nicę
1
, wsunąć ją wrurę widelca idokręcić śrubę za-
ciskową
3
wymaganym momentem dokręcania. Na-
stępnie nasunąć osłonę
2
na połączenie śrubowe
(rys. D).
8. Poluzować połączenie śrubowe opaski ramy
3
. Nasu-
nąć osłonę połączenia śrubowego
1
na wspornik sio-
dełka
2
, wsunąć go wramę idokręcić opaskę ramy
3
wymaganym momentem dokręcania. Następnie na-
sunąć osłonę
1
na połączenie śrubowe (rys. E).
MONTAŻ
RYZYKO
UWAGA
• Kierownicę irurę siodełka można wyciągać najwyżej do znacznika maksi-
mum! Znacznik minimalnej głębokości wetknięcia nie może być widoczny!
Niebezpieczeństwo uszkodzeń iwypadku! – Nieprzestrzeganie powoduje
wygaśnięcie gwarancji!
B
1
2
C
1
1
2
3
D
1
2
3
E
1
2
3
