Prophete 2026 - Montaggio

63
Italiano

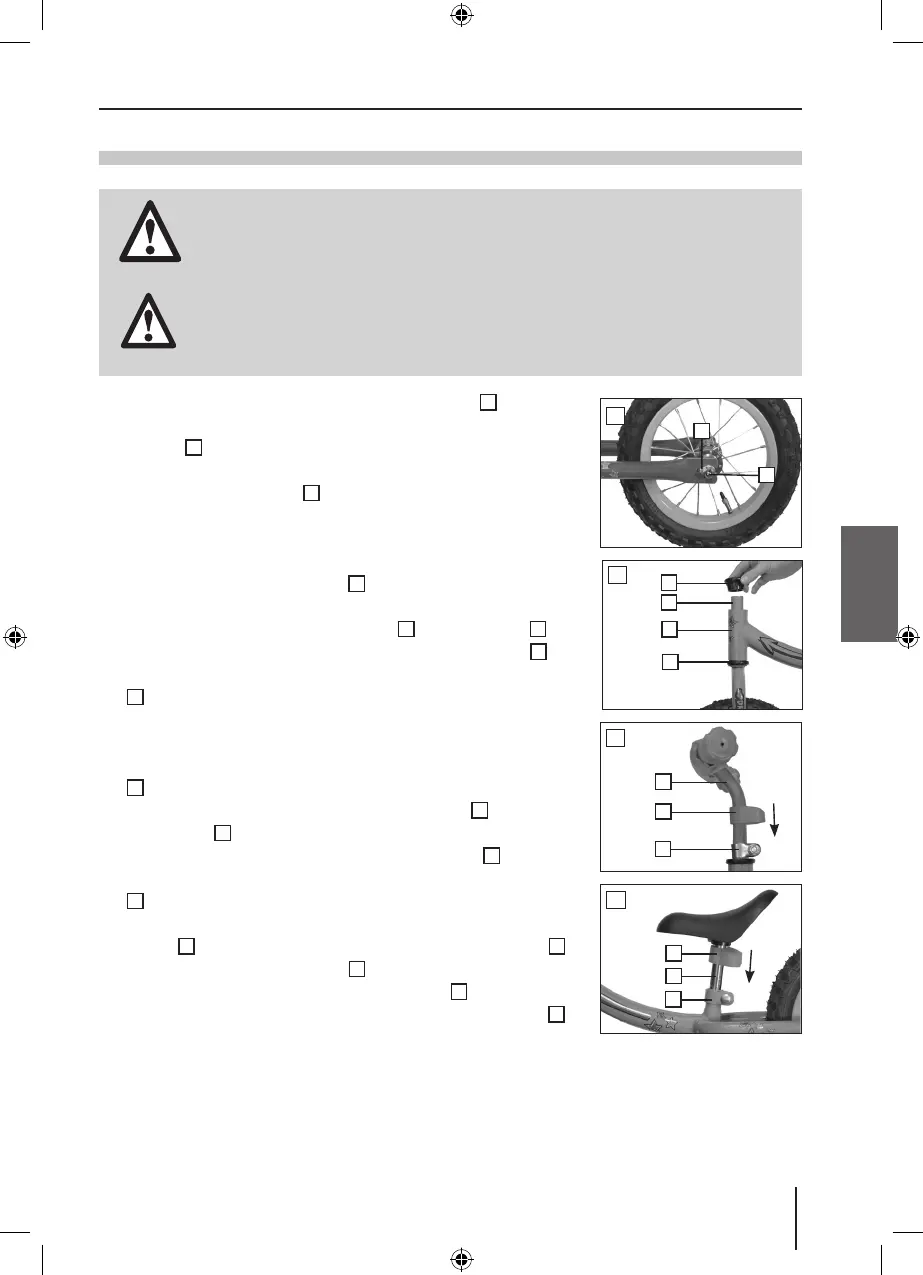

Montaggio
1. Su ambo i lati, allentare il dado a cappello
2
della
ruota per poter muovere le coppie di elementi per s-
saggio
1
.
2. Inserire la ruota nel telaio ed agganciare le coppie di
elementi di ssaggio
1
nel foro previsto a tale scopo
(Fig. B).
3. Come descritto precedentemente, montare l'altra
ruota sulla forcella.
4. Stringere tutti i dadi ruota
2
secondo la coppia pre-
scritta (v. capitolo Coppia prescritta).
5. Inserire dapprima una bronzina
1
sulla forcella
2
prima di introdurla dal basso attraverso il telaio
3
.
Fissare la forcella con l'ausilio della seconda bronzina
1
(Fig. C). Il telaio può essere usato capovolto per i
bambini più grandi. In questo modo il bambino avrà
una posizione di seduta più alta.
6. Allentare un raccordo a vite della fascetta di ssaggio
3
e inserirla sulla forcella (Fig. D).
7. Spingere la copertura del raccordo a vite
2
oltre il
manubrio
1
, introdurre quest'ultimo nel tubo bifor-
cato a forcella e stringere la vite di arresto
3
secondo
la coppia prescritta. In seguito spingere la copertura
2
oltre il raccordo a vite (Fig. D).
8. Allentare il raccordo a vite della staa di supporto al
telaio
3
. Spingere la copertura del raccordo a vite
1
oltre il cannotto reggisella
2
, introdurlo nel telaio e
stringere la staa di supporto al telaio
3
secondo la
coppia prescritta. In seguito spingere la copertura
1
sul raccordo a vite (Fig. E).
MONTAGGIO
PERICOLO
AVVERTENZA
• Il manubrio ed il cannotto reggisella deve essere estratto al massimo no
al segno indicatore del massimo! Il segno indicatore della profondità di in-
serimento minima non deve essere visibile! Pericolo di danneggiamenti e
incidenti! - Nessuna garanzia in caso di inosservanza!
B
1
2
C
1
1
2
3
D
1
2
3
E
1
2
3
