9.1 Automatische Inbetriebnahme
• Sichere Verbindung zwischen Ventil und Schwenkantrieb überprüfen.
• Zum Starten der automatischen Inbetriebnahme Taster B2 mindestens 7 Sekunden drücken.
- „Öffnen mit Drehmoment – Schließen mit Drehmoment“: Der Antrieb fährt in die offene Endlage per
Drehmoment und wieder zurück in die geschlossene Endlage.
• Nach erfolgreicher Inbetriebnahme blinkt die grüne LED siebenmal.
• Danach Taster B1 drücken um in den Normalbetrieb zu gelangen.
• Nach erfolgreicher Inbetriebnahme den ermittelten oder eingestellten Schwenkwinkel durch Sollwertvorgabe
und die Ventilposition überprüfen.
• Eine nicht erfolgreiche Inbetriebnahme wird durch schnelles Blinken der grünen LED signalisiert. Ventilmontage
überprüfen.
• Zur Inbetriebnahme ist es erforderlich, dass ein Rest-Schwenkwinkel von mindestens 2° in den Endlagen zur
Verfügung steht, bevor der Antrieb seinen mechanischen Anschlag erreicht hat.
9.2 Manuelle Inbetriebnahme
• Sichere Verschraubung zwischen Ventil und Schwenkantrieb überprüfen.
• Zum Aktivieren der individuellen Kalibrierung Taster B1 > mindestens 7 Sekunden drücken.
• Mit den Tastern B1 und B2 kann der Antrieb manuell verfahren werden bis die gewünschte offene Endlage des
Ventils erreicht ist.
• Die Kalibrierung der beiden Endlagen wird durch gleichzeitiges Drücken von B1 und B2 für mindestens 3
Sekunden gestartet und gespeichert.
• Nach erfolgreicher Kalibrierung blinkt die grüne LED siebenmal.
• Danach Taster B1 drücken um in den Normalbetrieb zu gelangen.
• Eingestellten Schwenkwinkel durch Sollwertvorgabe und Messen des Istwertes überprüfen.
• Eine nicht erfolgreiche Kalibrierung wird durch ein schnelles Blinken der grünen LED signalisiert.
• Zur Inbetriebnahme ist es erforderlich, dass ein Rest-Schwenkwinkel von mindestens 2° in den Endlagen zur
Verfügung steht, bevor der Antrieb seinen mechanischen Anschlag erreicht hat.
10. Manuelle Bedienung
• Taster B1 und B2 gleichzeitig für mindestens 3 Sekunden gedrückt halten, um die manuelle Bedienung zu
aktivieren.
• Taster B1 drücken um Armaturenwelle rechtsherum zu drehen (CW).
• Taster B2 drücken um Armaturenwelle linksherum zu drehen (CCW).
• Taster B1 und B2 gleichzeitig für mindestens 3 Sekunden gedrückt halten um die manuelle Bedienung zu
verlassen.

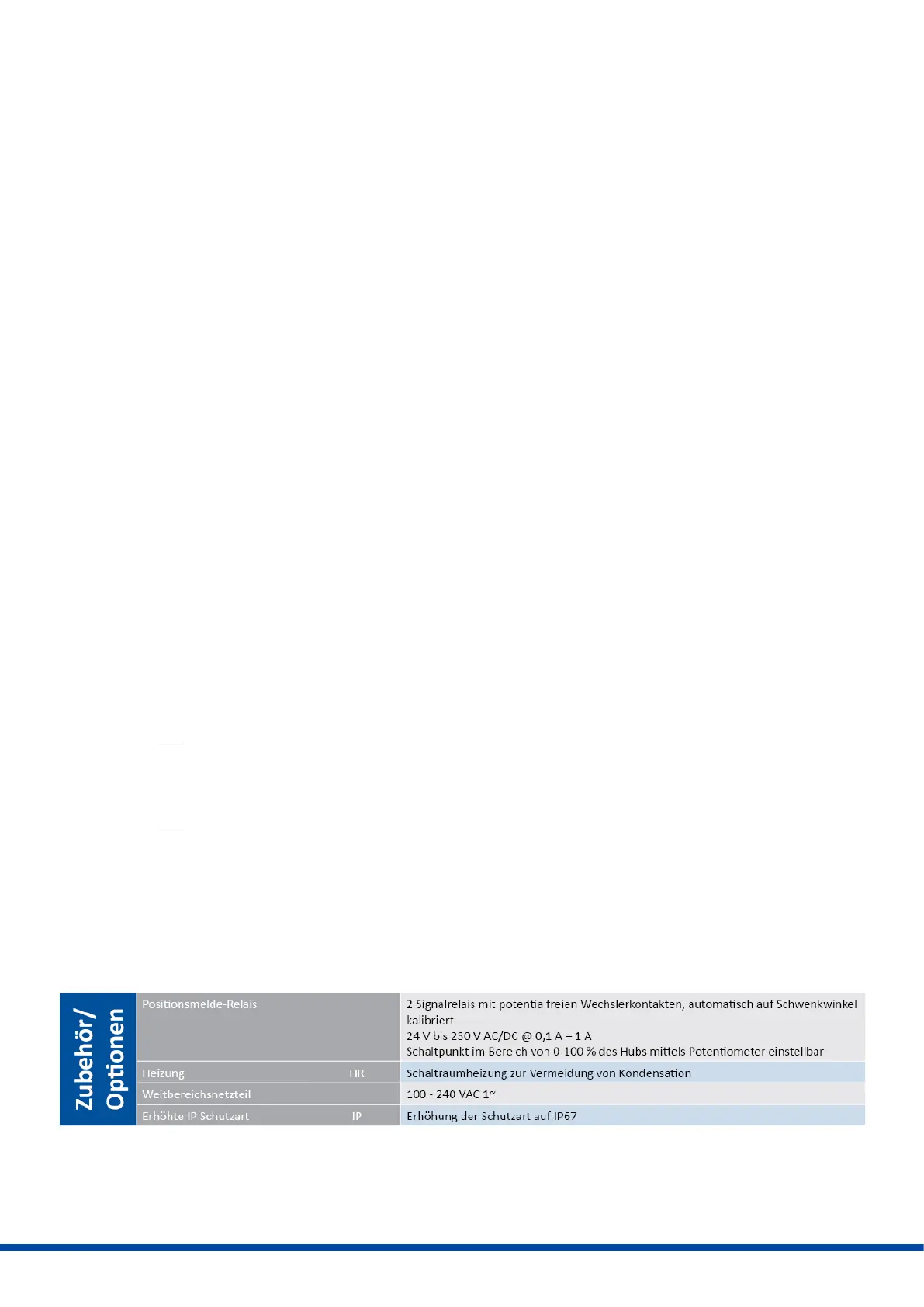

11. Zubehör
Für die Antriebe steht optionales Zubehör zur Verfügung.
Technische Daten sind den entsprechenden Datenblättern zu entnehmen.
