Установка монокуляра на цифровой модуль
Монокуляр Pulsar 5x30 (входит в комплект) позволяет трансформировать
цифровой модуль в наблюдательный цифровой прибор ночного видения с
увеличением 5 крат.

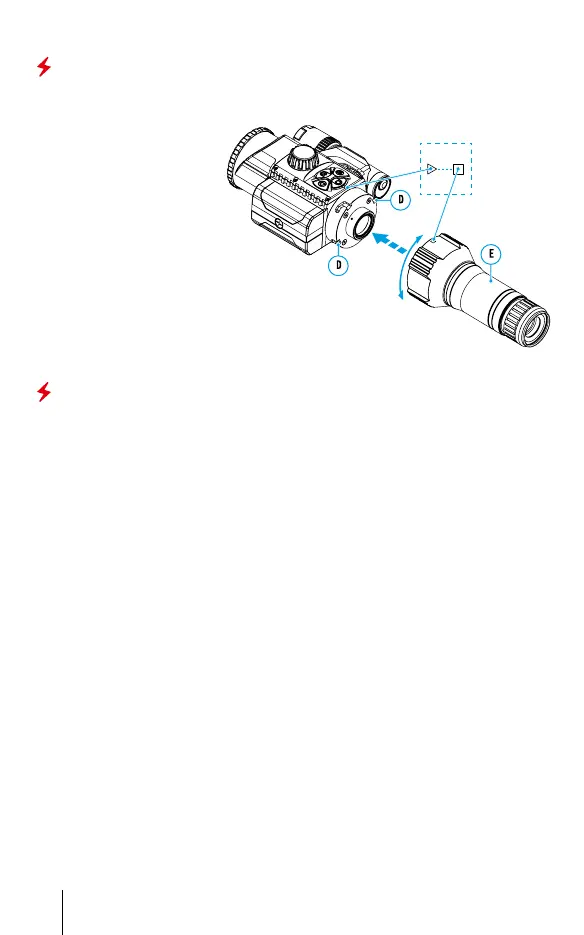

• Плотно вставьте моноку-
ляр в цифровой модуль
до упора таким образом,
чтобы штифты в корпусе
монокуляра вошли
в пазы (D) цифрового
модуля (см. рис.).
• Поверните монокуляр против
часовой стрелки таким образом,
чтобы монокуляр зафиксировался
на цифровом модуле. Маркировка в виде
треугольника на цифровом модуле и в виде
квадрата на корпусе монокуляра должны совпасть.
• Для того чтобы снять монокуляр, поверните монокуляр
по часовой стрелке и аккуратно потяните на себя.
Установка цифрового модуля на оптический прибор
• Подберите адаптер* с вкладышем нужного диаметра в зависимости от
наружного диаметра объектива Вашего оптического прибора (см. таблицу).
• Обозначение 42 мм / 50 мм / 56 мм в наименовании адаптера означают
световой диаметр объектива оптического прибора.
• Снимите крышку (16) с адаптера (19) 42 мм (#79171), повернув ее по
часовой стрелке. Для того чтобы снять крышку с адаптера 50 мм (#79172)
или 56 мм (#79173), поверните крышку против часовой стрелки.
• Перед установкой рекомендуется обезжирить корпус объектива прибора.
• Установите до упора вкладыш (18) в адаптер (19).
• Установите до упора адаптер с вкладышем на объектив (17) оптического
прибора.
• Переведите рычаг (22) из первоначального положения «открыто» (OPEN)
в положение «закрыто» (CLOSE).
• Проверьте, плотно ли адаптер прилегает к объективу.
• В случае наличия люфта сделайте следующее:
- Ослабьте шестигранным ключом (S=2mm) стопорный винт (20).
- Затяните винт (21) шестигранным ключом (S=4mm) с усилием,
необходимым для обеспечения плотной посадки адаптера на
объективе. Усилие зажима должно составлять 1 Н·м.
- Затяните стопорный винт (20).
• Усилие можно проверить динамометрической отверткой.
• Плотно вставьте цифровой модуль в адаптер таким образом, чтобы
штифты, находящиеся в корпусе адаптера, вошли в пазы (23) цифрового
модуля. Поверните цифровой модуль по часовой стрелке до упора.
Маркировка в виде треугольника на цифровом модуле и в виде квадрата
на корпусе адаптера должны совпасть.
• Для выравнивания цифрового модуля переведите рычаг (22) в
положение OPEN и выровняйте цифровой модуль по горизонту.
*Приобретается отдельно
