Wall Mounting Plate
Power Cable (Some Units)
Refrigerant Piping
Signal Cable
Remote Controller
Drainage Pipe
Louver
Remote controller Holder
(Some Units)
Functional Filter (On Front of
Main Filter - Some Units)
Front Panel
Outdoor Unit Power Cable
(Some Units)
1
2
3
4
5
6
7
8
9
10
11
1 2
1
2
3
4
6
7
8
9
10
11
Air-break switch
3
1
2
4
5
6
7
8
11
5

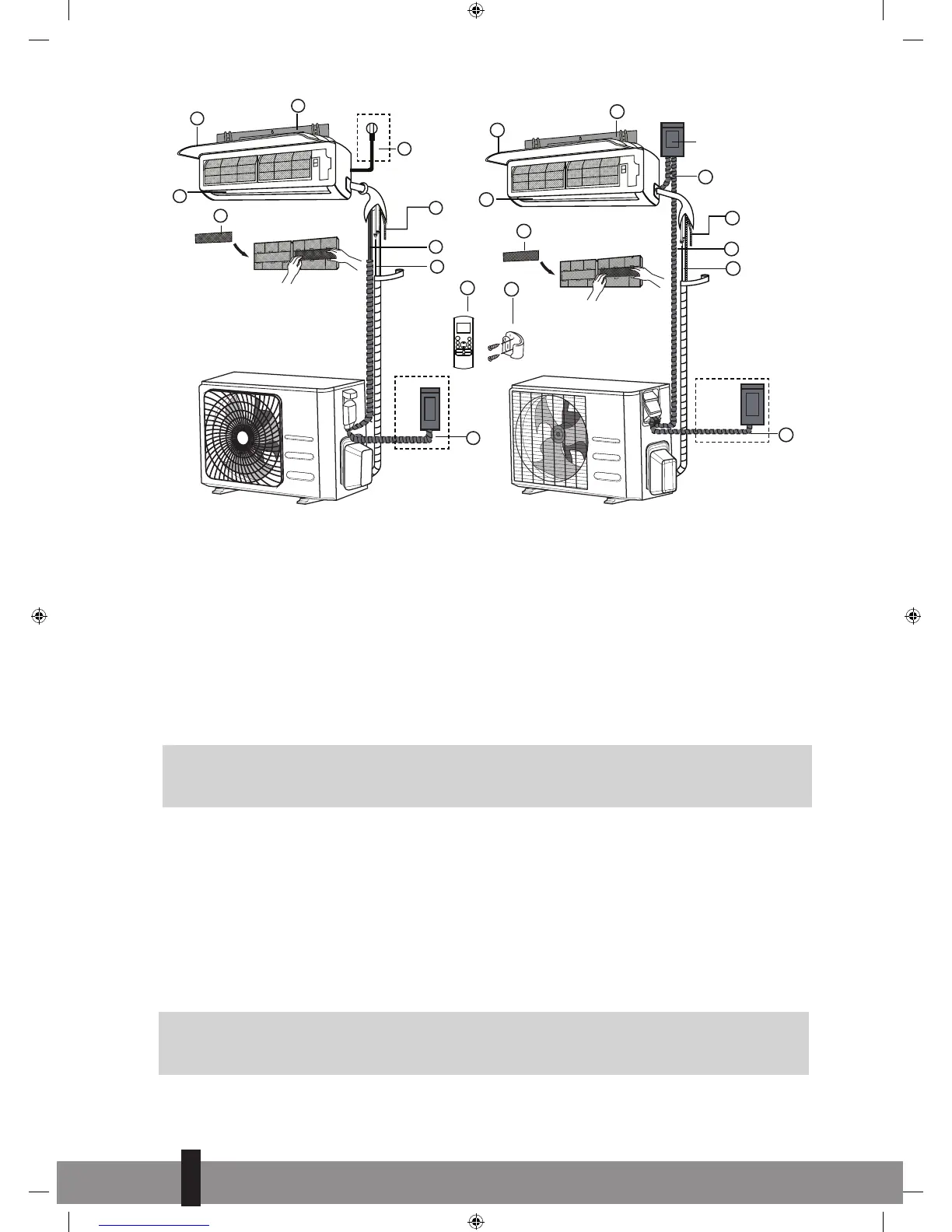

Figure 1
1. Veggmonteringsplate
2. Frontpanel
3. Strømkabel (noen enheter)
4. Louver
5. Funksjonsfilter (foran på
hovedfilter - Noen enheter)
6. Dreneringsrør
7. Signalkabel
8. Kjølemiddelrør
9. Fjernkontroll
10. Fjernkontrollholder (Noen
enheter)
11. Utendørs enhetens
strømkabel (Noen enheter)
Luftbryterbryter
G
MERK
Dette bilde brukes bare som avklaring og indikator. Bildet kan være annerledes enn det
klimaanlegget du har kjøpt.
3. OPERASJONER FOR INSTALLASJON AV KLIMAANLEGGET
(for S-JA2518 modeller)
a. Avgjør hvor innendørs- og utendørsenheten skal installeres. Se kapittel 5 og 6.
b. Monter monteringsplaten til innendørsenheten. Se kapittel 7.1.
c. Bor et hull til utsiden hvor rørene kan monteres. Se kapittel 7.2.
d. Bruk krokene på baksiden av innendørsenheten til å henge anlegget på de øverste krokene på mon-
teringsplaten. Ikke hekt på de nedre krokene enda.
G
MERK:
Dersom dreneringsenden på rørene heller mot høyre bakre side, må rørene henges opp samtidig
på innendørsenheten og føres gjennom hullet som er blitt borret.
e. Før rør, strømkabel og kondens-vannslangen gjennom hullet i veggen.
u
38
