Rør, strømkabel og kondens-vannslange kan føres gjennom innendørsenheten på bunnen ved
å la det være en avstand fra veggen på ca. 5 cm. Legg polstring i rommet som oppstår, slik at
enheten ikke faller tilbake mot veggen. Se figur 3.
f. Koble til kjølevæske-linjer, strømkabler og kondensslangen til innendørsenheten. Se kapittel 8.2, 9,
10 og 11.2.
g. Installer utendørsenhet. Se kappitel 5.2
h. Koble til kablene og strømkabelen til utendørsenheten. Se kapittel 11.2.
i. Tøm kjølekrets. Se kapittel 12.
j. Sjekk om det finnes lekkasjer i kjølesystemet. Se kapittel 13.
k. Sørg for at systemet er riktig installert.
l. Koble støpselet på strømledningen til strømforsyningen (S3748 - SC3748) modeller må kobles direkte
til strømforsyningen uten å bruke støpsel) og pass på at klimaanlegget er riktig installert. Se kapittel
15.
øvre krok
nedre krok
fylling

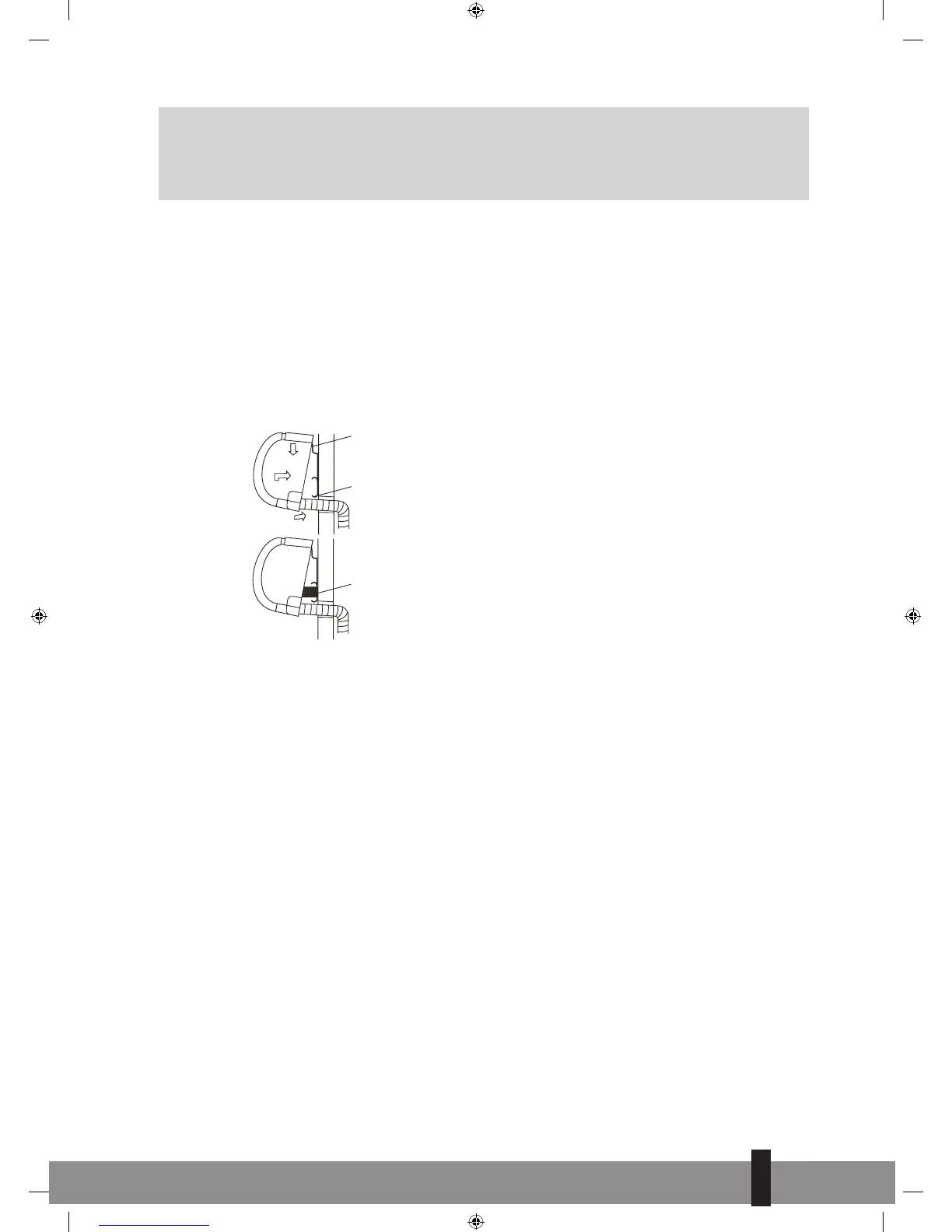

Figur 3
4. PLASSERING AV INNENDØRS- OG UTENDØRSENHET
4.1 Plassering av innendørsenhet (for S-JA2518 modeller)
• Innendørsenheten må ikke utsettes for varme eller damp.
• Velg en plassering uten hindringer foran eller rundt enheten.
• Sørg for at kondensvannet kan renne fritt nedover.
• Enheten må ikke plasseres i nærheten av en dør.
• Sørg for at det er mer enn 12 cm plass til høyre og venstre for enheten. Se figur 4.
• For å unngå unødvendig skade på veggen, anbefales bruk av manuell multidetektorer til å finne rør
og/eller elektriske ledninger.
• Den innendørs enheten må plasseres på veggen minst 2,3 meter over gulvet. Se figur 4.
• Den innendørs enheten må installeres slik at minimum distanse fra taket på 15 cm overholdes. Se
figur 4.
• Innendørsenheten bør henges horisontalt.
• Når du skal plassere innendørsenheten, vær klar over de mulige posisjonene utendørsenheten kan
ha. Innendørs og utendørs enhet må være tilkoblet hverandre ved hjelp av rør og kabler.
Q_instal_S-JA2518 ('17) V2.indd 39 30-10-17 14:42
