54
Wall Mounting Plate
Power Cable (Some Units)
Refrigerant Piping
Signal Cable
Remote Controller
Drainage Pipe
Louver
Remote controller Holder
(Some Units)
Functional Filter (On Front of
Main Filter - Some Units)
Front Panel
Outdoor Unit Power Cable
(Some Units)
1
2
3
4
5
6
7
8
9
10
11
1 2
1
2
3
4
6
7
8
9
10
11
Air-break switch
3
1
2
4
5
6
7
8
11
5

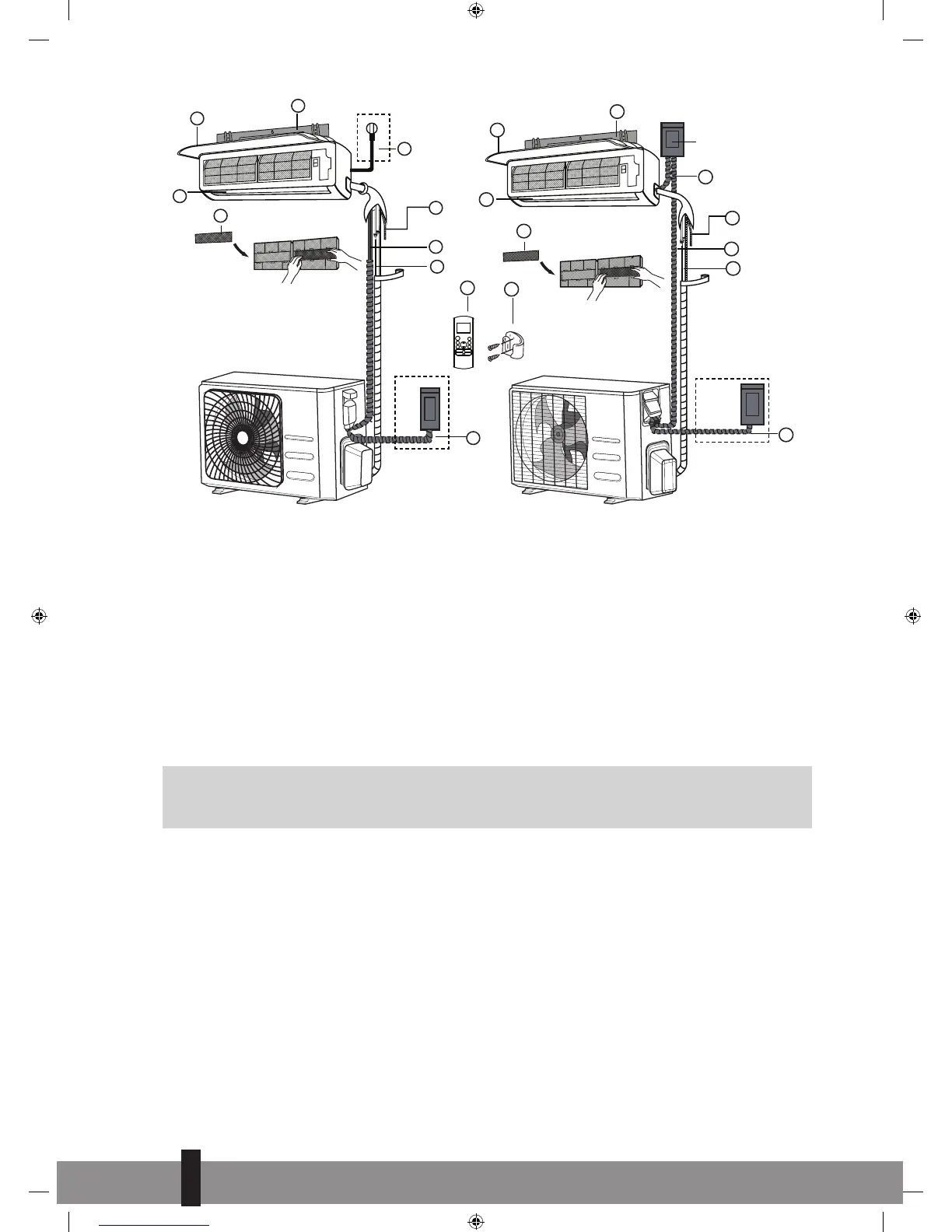

Figure 1
1. Płyta montażowa ścienna
2. Panel przedni
3. Kabel zasilający (niektóre
jednostki)
4. żaluzja
5. Filtr funkcjonalny (z przodu
filtra głównego - niektóre
jednostki)
6. Rura drenażowa
7. Kabel sygnałowy
8. Rurociąg chłodniczy
9. Pilot zdalnego sterowania
10. Uchwyt pilota zdalnego
sterowania (Niektóre
jednostki)
11. Kabel zasilający jednostki
zewnętrznej (niektóre
jednostki)
Wyłącznik
bezpieczeństwa
G
UWAGA
Niniejsza ilustracja służy jedynie objaśnieniu i podaniu wskazówek. Ilustracja może odbiegać od
wyglądu zakupionego klimatyzatora.
3. CZYNNOŚCI, JAKIE NALEŻY WYKONAĆ PRZED ZAINSTALOWANIEM KLIMATY-
ZATORA (w modelach S-JA2518)
a. Określić miejsce, w którym część wewnętrzna i zewnętrzna zostaną zainstalowane. Patrz rozdział 5 &
6.
b. Zainstalować płytę montażową części wewnętrznej. Patrz rozdział 7.1.
c. Wywiercić na zewnątrz otwór, przez który mogą być przeprowadzone przewody. Patrz rozdział 7.2.
d. Zawiesić część wewnętrzną za pomocą haków znajdujących się z tyłu, na górnych hakach płyty
instalacyjnej oraz sprawdzić, czy urządzenie jest właściwie zamocowane. Na razie nie zamykać dol-
nych haków.
:
54
