55
:
55
G
UWAGA
W przypadku wylotu przewodów z tyłu po prawej stronie należy, jednocześnie z zawieszeniem
części wewnętrznej przeprowadzić przewody przez wywiercony otwór.
e. Przeprowadzić przewody rurowe, przewód prądowy oraz rurę wody kondensacyjnej przez otwór w
ścianie.
G
WSKAZÓWKA
Przewody rurowe, przewód prądowy oraz rurę wody kondensacyjnej można łatwo założyć,
pociągając wewnętrzną jednostkę od dołu na około 5 cm od ściany oraz czasowo wypełniając tę
przestrzeń materiałem wypełniającym, tak aby urządzenie nie opadało na ścianę (patrz rys. 3).
f. Podłączyć przewody czynnika chłodniczego, przewody prądowe oraz rurę spustową wody
kondensacyjnej do części wewnętrznej. Patrz rozdział 8.2, 9, 10 & 11.2.
g. Włożyć część zewnętrzną. Patrz rozdział 5.2.
h. Połączyć przewody oraz przewód prądowy z częścią zewnętrzną. Patrz rozdział 11.2
i. Opróżnić obieg chłodniczy. Patrz rozdział 12.
j. Sprawdzić obieg chłodniczy pod kątem wycieków. Patrz rozdział 13.
k. Sprawdzić, czy całe urządzenie zostało prawidłowo zainstalowane.
l. Podłączyć wtyczkę kabla zasilającego do gniazda zasilania (modele S(C)3748 powinny zostać
bezpośrednio podłączone do źródła zasilania bez używania wtyczki) oraz sprawdzić klimatyzator
pod kątem prawidłowego funkcjonowania. Patrz rozdział 15.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
43

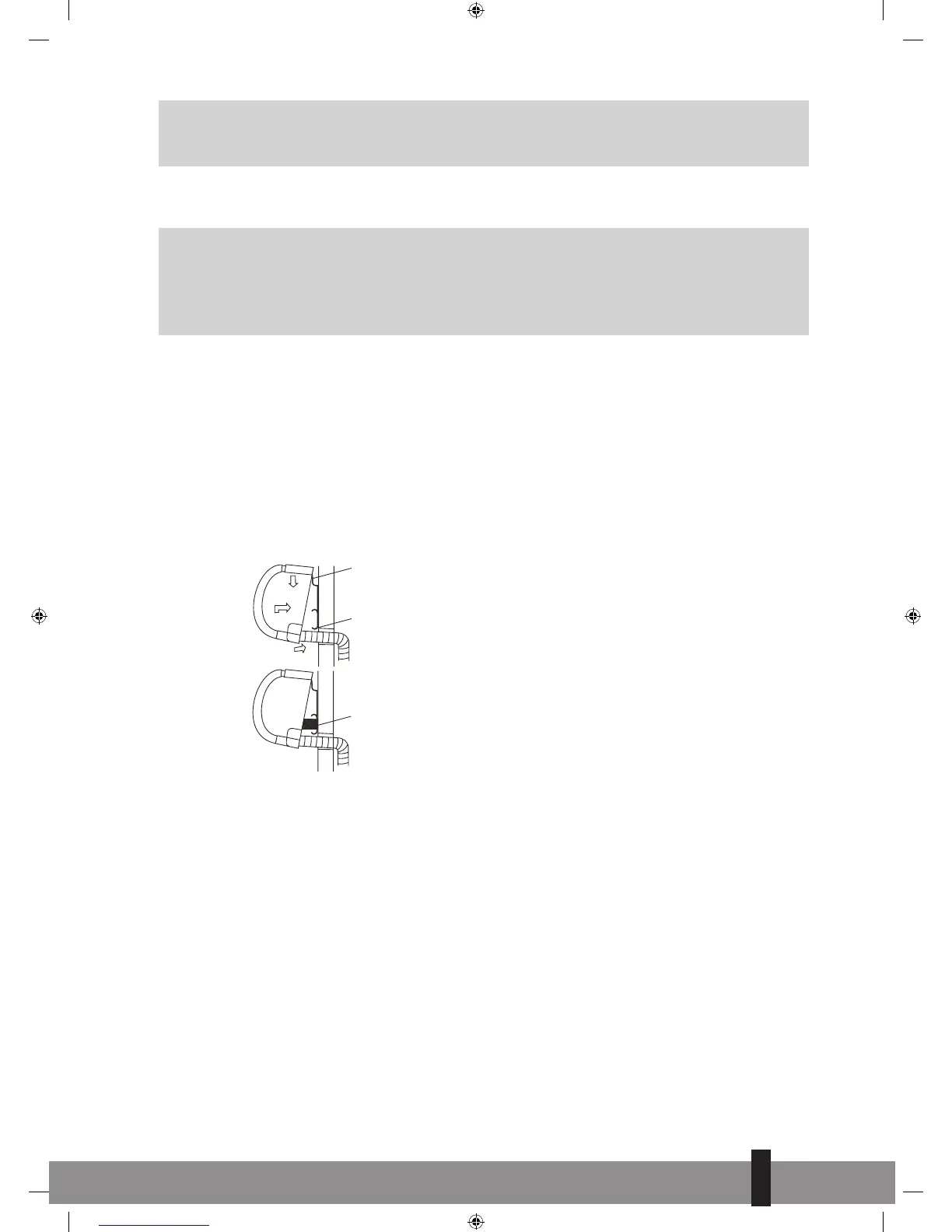

Hak górny
Hak dolny
Element
amortyzujący
Rys. 3
4. MONTAŻ JEDNOSTKI WEWNĘTRZNEJ I ZEWNĘTRZNEJ
4.1 MONTAŻ jednostka wewnętrzna (w modelach S-JA2518)
Nie należy narażać jednostki wewnętrznej na działanie ciepła lub pary.
Należy wybrać miejsce, w którym przed lub wokół urządzenia nie ma przeszkód.
Należy dopilnować, aby instalacja odprowadzająca kondensat była prowadzona ze stałym spadkiem.
Nie należy montować jednostki w pobliżu drzwi.
Należy pozostawić ponad 12 cm odstępy z lewej i z prawej strony jednostki (patrz rys. 4).
Należy użyć detektora w celu wykrycia przewodów i/lub kabli elektrycznych. Aby uniknąć niepotrzeb-
nego uszkodzenia ściany, należy użyć wykrywacza elementów metalowych i innych obiektów w
ścianach.
Jednostka wewnętrzna powinna być zamontowana na ścianie, na wysokości przynajmniej 2,3 metra
od podłogi (patrz rys. 4).
Q_instal_S-JA2518 ('17) V2.indd 55 30-10-17 14:42
