• Jednostka wewnętrzna powinna być zamontowana w sposób zapewniający 15 cm odstęp od sufitu.
(patrz rys. 4).
• Jednostka wewnętrzna musi być zawieszona w pozycji poziomej.
• Przy ustalaniu miejsca umieszczenia części wewnętrznej należy uwzględnić możliwe miejsca na część
zewnętrzną. Część wewnętrzna i zewnętrzna muszą zostać połączone ze sobą za pomocą przewodów
i kabli.
G
UWAGA
Maksymalna długość przewodu między częścią wewnętrzną a zewnętrzną wynosi 20 metrów
dla urządzeń o mocy do 6,0 kW. Maksymalna różnica wysokości między częścią wewnętrzną a
zewnętrzną wynosi 8 metrów dla urządzeń o mocy do 6,0 kW.

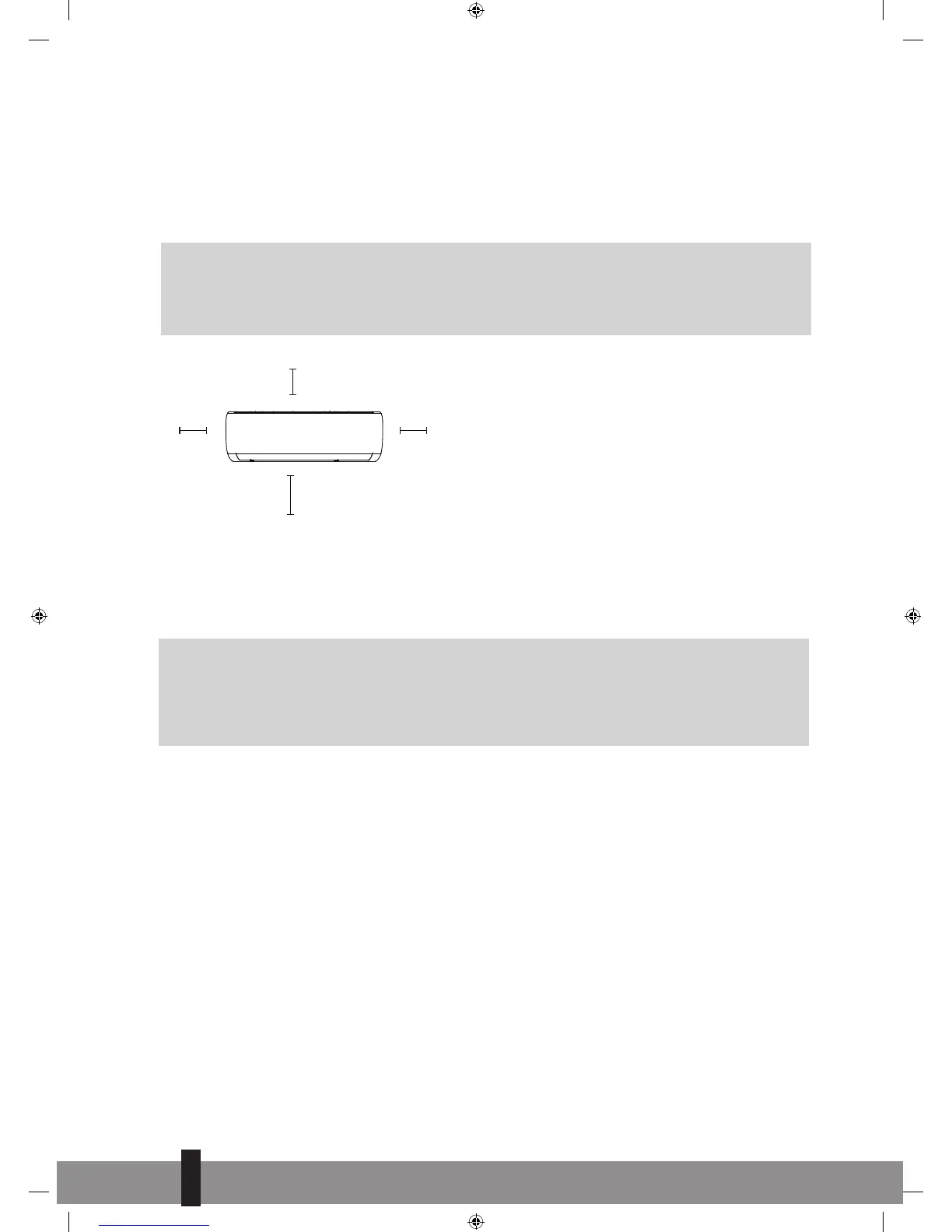

12cm (4.75in)
or more
2.3m (90.55in) or more
12cm (4.75in)
or more
15cm (5.9in) or more
Figure 4
4.2 Montaż jednostka zewnętrzna (w modelach S-JA2518)
• Aby uniknąć wzrostu poziomu hałasu i drgań, jednostkę zewnętrzną należy zamontować na sztywnej
podstawie.
G
WSKAZÓWKA
Należy pamiętać, że jednostka zewnętrzna wydaje dźwięk podczas pracy, co może powodować
naruszenie lokalnych wymogów prawnych. Odpowiedzialność za sprawdzenie i dopilnowanie,
aby urządzenie było w pełni zgodne z wymogami prawa lokalnego, spoczywa na użytkowniku.
• Należy ustalić kierunek wylotu powietrza tak, aby nie tamować wypływu powietrza.
• Należy uwzględnić masę klimatyzatora.
• Gdy nad jednostką zewnętrzną zbudowany jest daszek mający chronić ją przed bezpośrednim
oświetleniem słonecznym lub przed deszczem należy dopilnować, aby nie utrudniało to odprowad-
zania ciepła ze skraplacza.
• Należy dopilnować, aby odstęp z tyłu i z lewej strony jednostki wynosił ponad 30 cm. Z przodu jed-
nostki należy pozostawić ponad 200 cm odstęp, a od strony przyłączy (z prawej strony) – ponad 60
cm. (Patrz rys. 5)
• Jednostka zewnętrzna musi być zawieszona w pozycji poziomej.
:
56
