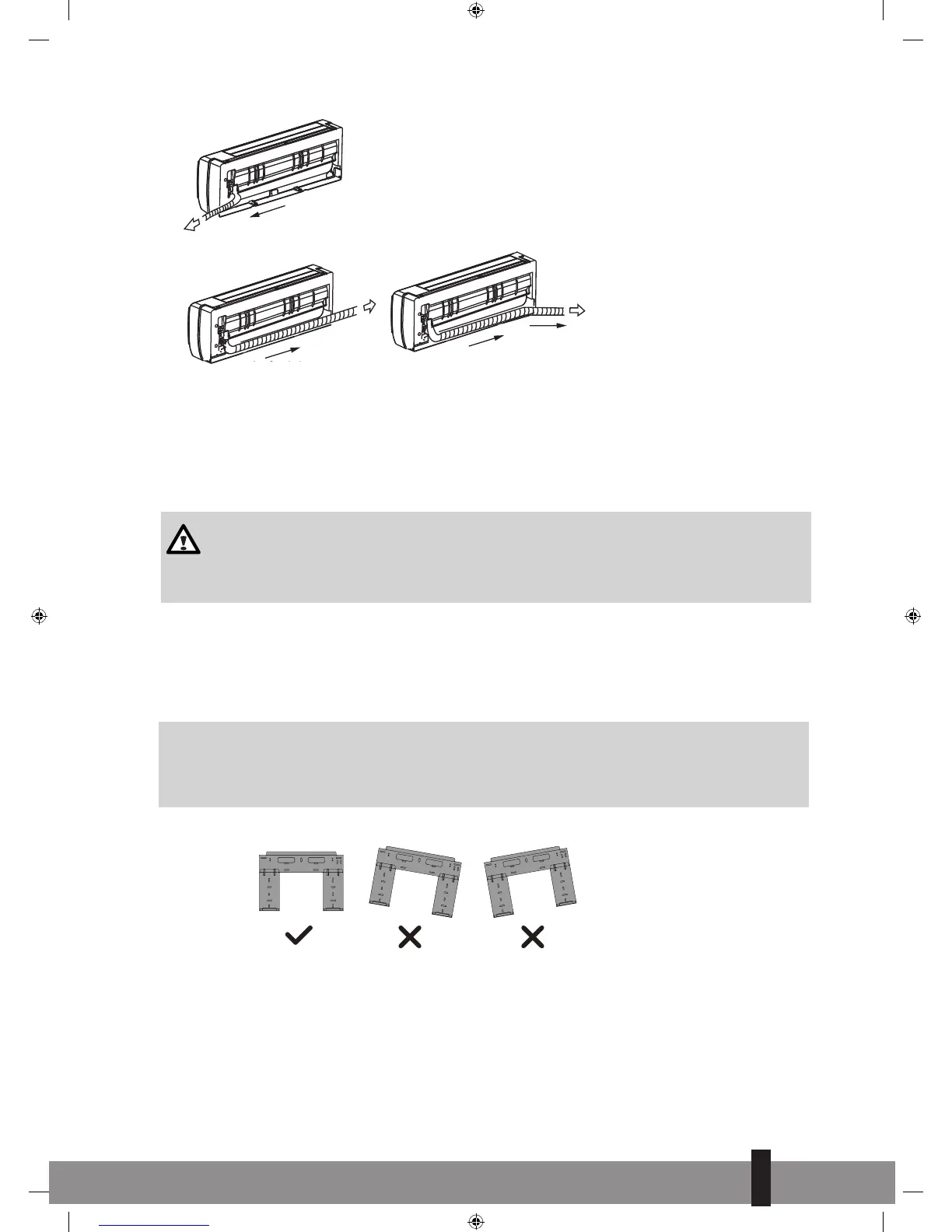

Rys. 7
Prawa rura
Lewa rura
Lewa rura tylna
6. MONTAŻ PŁYTY INSTALACYJNEJ ORAZ PRZEPROWADZENIE PRZEWODÓW
6.1 Montaż płyty instalacyjnej części wewnętrznej.
OSTRZEŻENIE
Przed wywierceniem wymaganych otworów w ścianie należy wyszukać przewody prądowe i kable
za pomocą lokalizatora przewodów, aby uniknąć wystąpienia niepotrzebnych uszkodzeń ściany
oraz spowodowania niebezpiecznych sytuacji.
a. Założyć poziomo płytę instalacyjną na odpowiednio wytrzymałej ścianie i zachować przestrzeń
wokół płyty instalacyjnej. Patrz rysunek 8.
2. Jeśli ściana zbudowana jest z cegły, betonu lub podobnych materiałów, wywierć w ścianie osiem
otwo- rów o średnicy 5 mm. Załóż kołki rozporowe , odpowiednie dla wkrętów montażowych .
3. Zamocuj płytę montażową na ścianie ośmioma wkrętami typu „A” .
G
UWAGA
Przyłóż płytę montażową i wywierć otwory w odpowiednich miejscach na konstrukcji ściany,
odpowiednio do punktów mocowania na płycie montażowej. (O ile nie podano inaczej, wymiary
są w mm).
Prawidłowe położenie
płyty montażowej
Rys. 8
