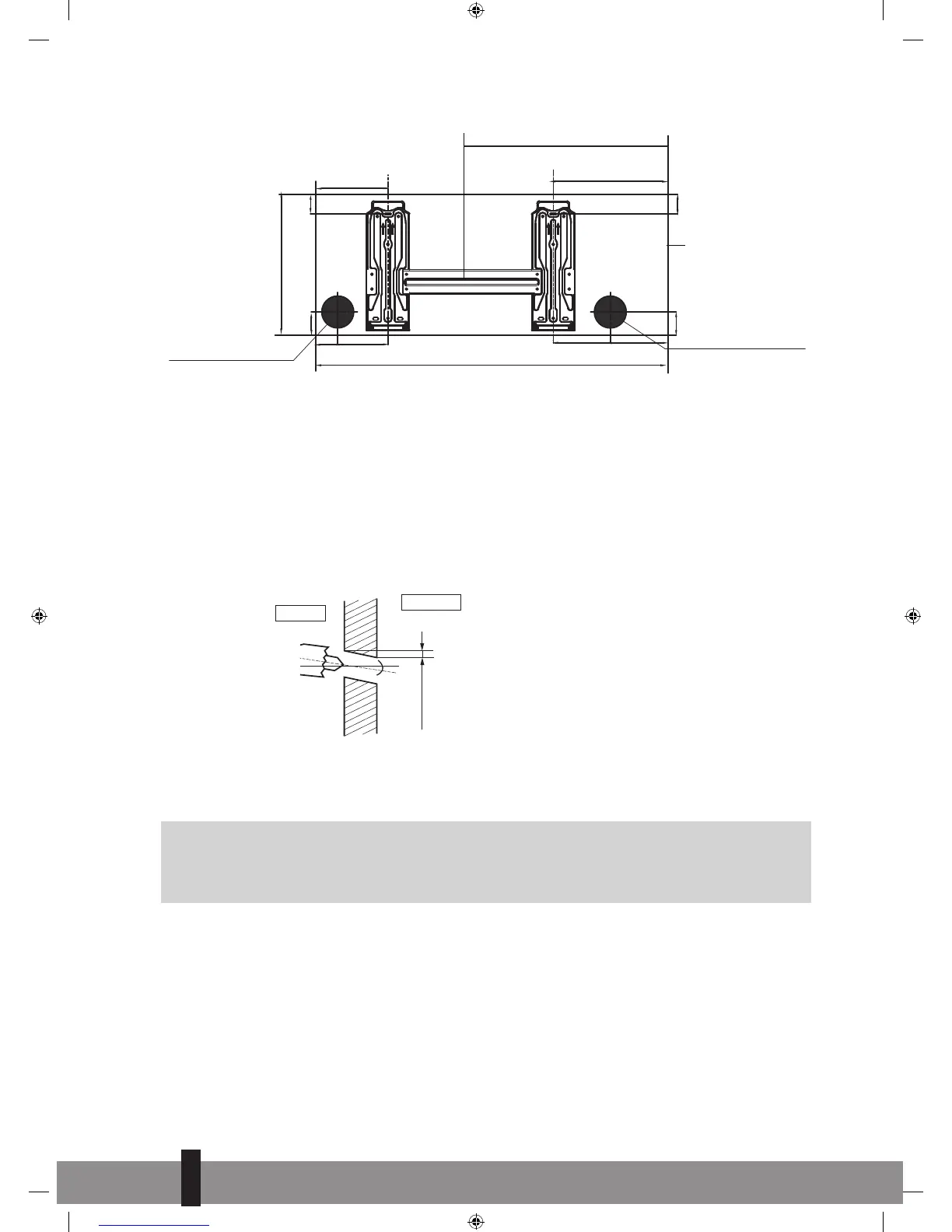

60
S-JA2518
Left rear wall
hole 65mm
Right rear wall
hole 65mm
Indoor unit
outline
39mm
39mm
285mm
47.1mm
47.1mm
146.5mm
45mm 101.6mm
715mm
117.5mm115.6mm
233.1mm
398mm
6.2 Wiercenie otworów na przewody rurowe, rurę wody kondensacyjnej i
przewód prądowy.
a. Ustal położenie otworu według schematu przedstawionego na rys. 9. Wywierć jeden (1) otwór (≥ 85
mm = S-JA2518 / ≥ 65 mm = S-JA2518) pod kątem, lekko w dół, na zewnątrz budynku. Zapobiegnie
to wlewaniu się wody do środka (rys. 10).
b. Wykonując otwór w metalowej kracie, płycie itp. zawsze używać rury osłonowej.
Ściana
Wnętrze
budynku
Zewnętrze
budynku
Rys. 10
≥5°
5 - 7 mm
per 100 mm
7. PODŁĄCZANIE PRZEWODÓW CZYNNIKA CHŁODNICZEGO
G
UWAGA
Podłączanie przewodów czynnika chłodniczego klimatyzatora musi zostać wykonane zgodnie z
przepisami prawa obowiązującymi w danym kraju. Podłączenie przewodów chłodniczych może
zostać przeprowadzone wyłącznie przez uprawnionego montera.
:
