15
7300-M009-0_R
I
ENTRAMBE LE OPERAZIONI DI SMONTAGGIO E MONTAGGIO VANNO EFFETTUATE RUOTANDO IN
SENSO ORARIO IL MANDRINO. IL SENSO DI ROTAZIONE ANTIORARIO SERVE SOLAMENTE PER
RIMEDIARE AD EVENTUALI ERRORI DELL'OPERATORE.
4.8.1 Versione con bilanciamento pneumatico (a richiesta)
Sul palo automatico è posizionata una maniglia provvista di comando pneumatico che consente il bloccaggio/
sbloccaggio e la movimentazione del braccio verticale.

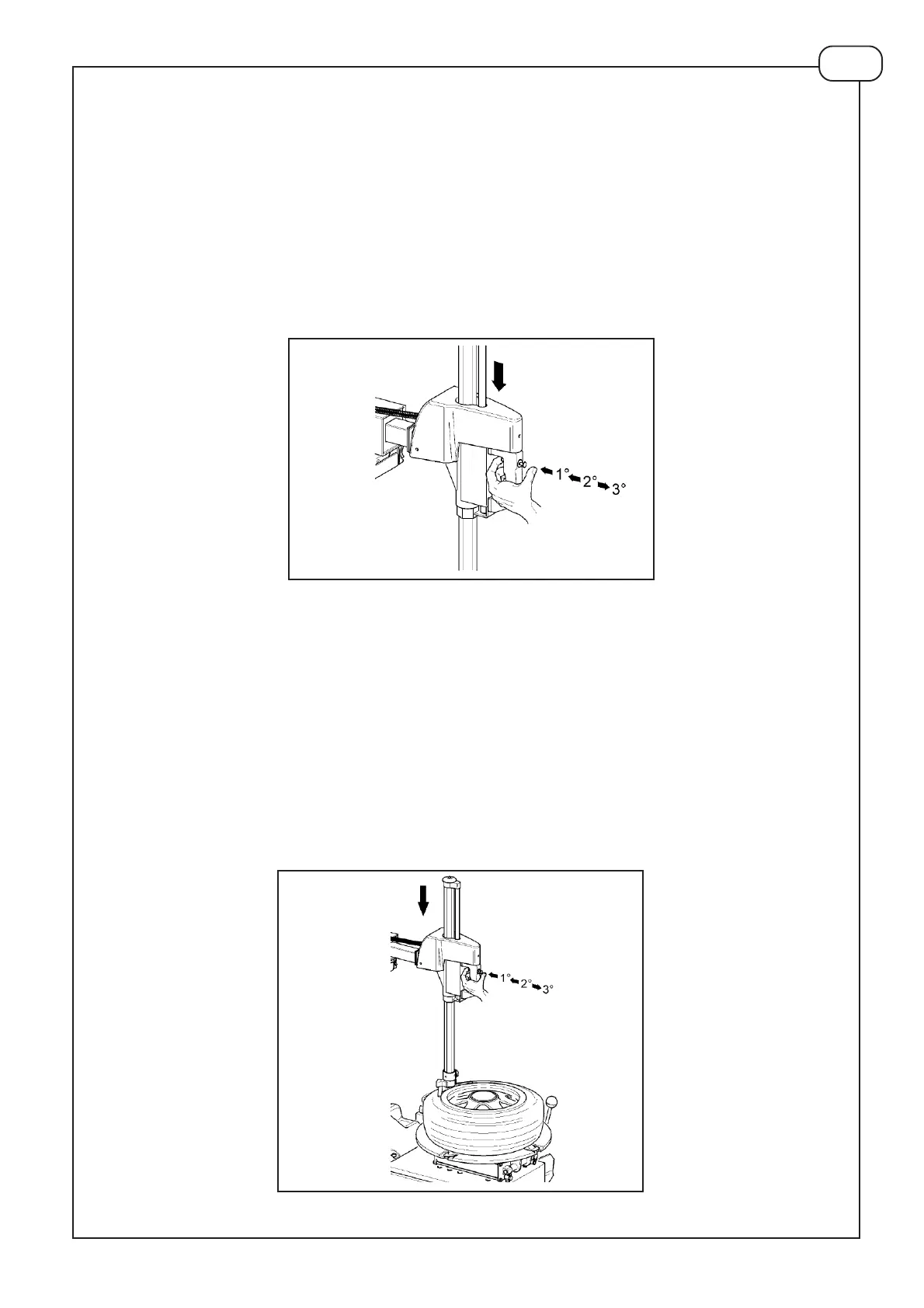

Premendo il pulsante posizionato su tale maniglia (Fig.L) si eseguono le seguenti operazioni:
1° scatto: discesa braccio verticale;
2° scatto: bloccaggio del braccio verticale e orizzontale in posizione lavoro;
3° scatto: sbloccaggio braccio orizzontale e verticale e salita del braccio verticale in posizione di riposo (tutto alto).
Fig.L
4.8.1.1 Smontaggio
Dopo aver bloccato la ruota, si procede allo smontaggio del pneumatico attenendosi alle seguenti istruzioni con
riferimento alla Fig.M.
1. Schiacciare il pedale rotazione per far girare la ruota in senso orario fino a quando il gambo della valvola non
abbia raggiunto la posizione di “ore 1”.
2. Sbloccare il braccio utilizzando il pulsante situato sulla maniglia del palo portandolo al 3° scatto e liberando i
bracci.
3. Posizionare il braccio di smontaggio/montaggio sul bordo esterno del cerchio premendo fino al 1° “scatto” il
pulsante.
4. Bloccarlo in posizione azionando nuovamente il pulsante fino al 2° “scatto”.
5. Procedere nelle operazioni seguendo quanto riportato nel cap. 4.7 a partire dal punto 4.
Fig.M
