4.8.1.2 Istruzioni per la regolazione della discesa dell’albero esagonale
Sui modelli con movimento pneumatico del braccio verticale, per la regolazione della velocità di discesa seguire
le indicazioni sotto riportate, facendo riferimento alla fig.N:
a) I regolatori A e D sono pretarati in fabbrica.
b) Per variare la velocità di discesa dell’albero utensile procedere come di seguito:
Svitare la ghiera C
Premere e rilasciare ripetutamente il pulsante posto sulla maniglia per far salire e scendere il braccio
esagonale e regolare la velocità tramite la ghiera D in modo che la discesa dell’esagono sia più lenta della
risalita o uguale.
Per rallentare la discesa, ruotare la ghiera D in senso antiorario.
Per velocizzare la discesa, ruotare la ghiera D in senso orario.
c) A regolazione avvenuta, bloccare il braccio in posizione intermedia tramite il pulsante, poi sbloccare il braccio
in posizione di riposo. Iniziare la discesa del braccio agendo sul pulsante e controllare che la velocità di discesa
sia quella impostata in precedenza.
d) Bloccare la ghiera C
e) Se si vuole variare la velocità di salita dell’albero utensile procedere come di seguito:
Svitare la ghiera B
Premere e rilasciare ripetutamente il pulsante posto sulla maniglia per far salire e scendere il braccio
esagonale e regolare la velocità tramite la ghiera A.
Per rallentare la salita, ruotare la ghiera A in senso antiorario.
Per velocizzare la salita, ruotare la ghiera A in senso orario.
f) Quindi verificare se la discesa avviene secondo quanto impostato in precedenza. Altrimenti ripetere le operazioni
ai punti b) c) e d)
g) Bloccare la ghiera B.

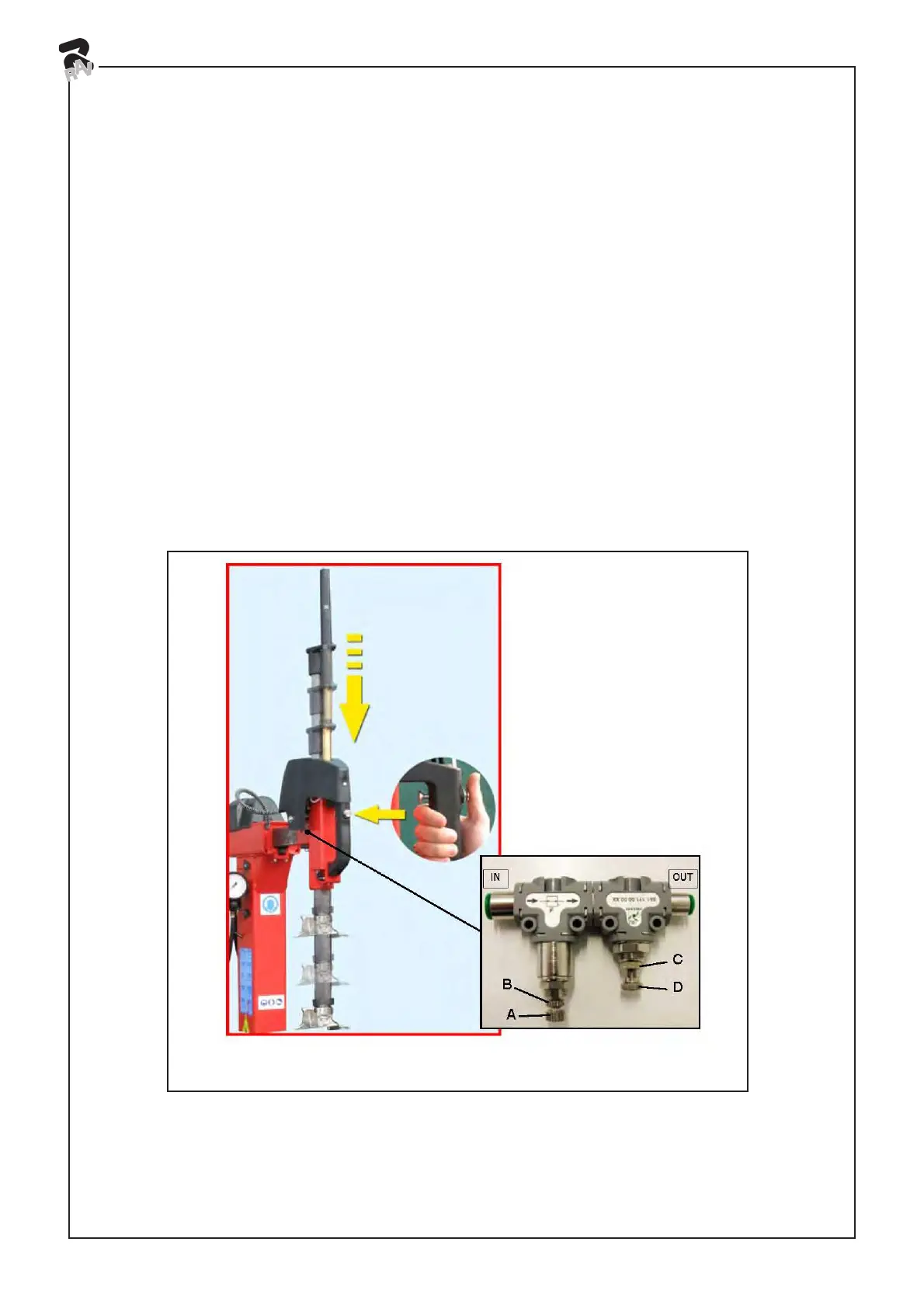

Fig.N
