68
7300-M009-0_R

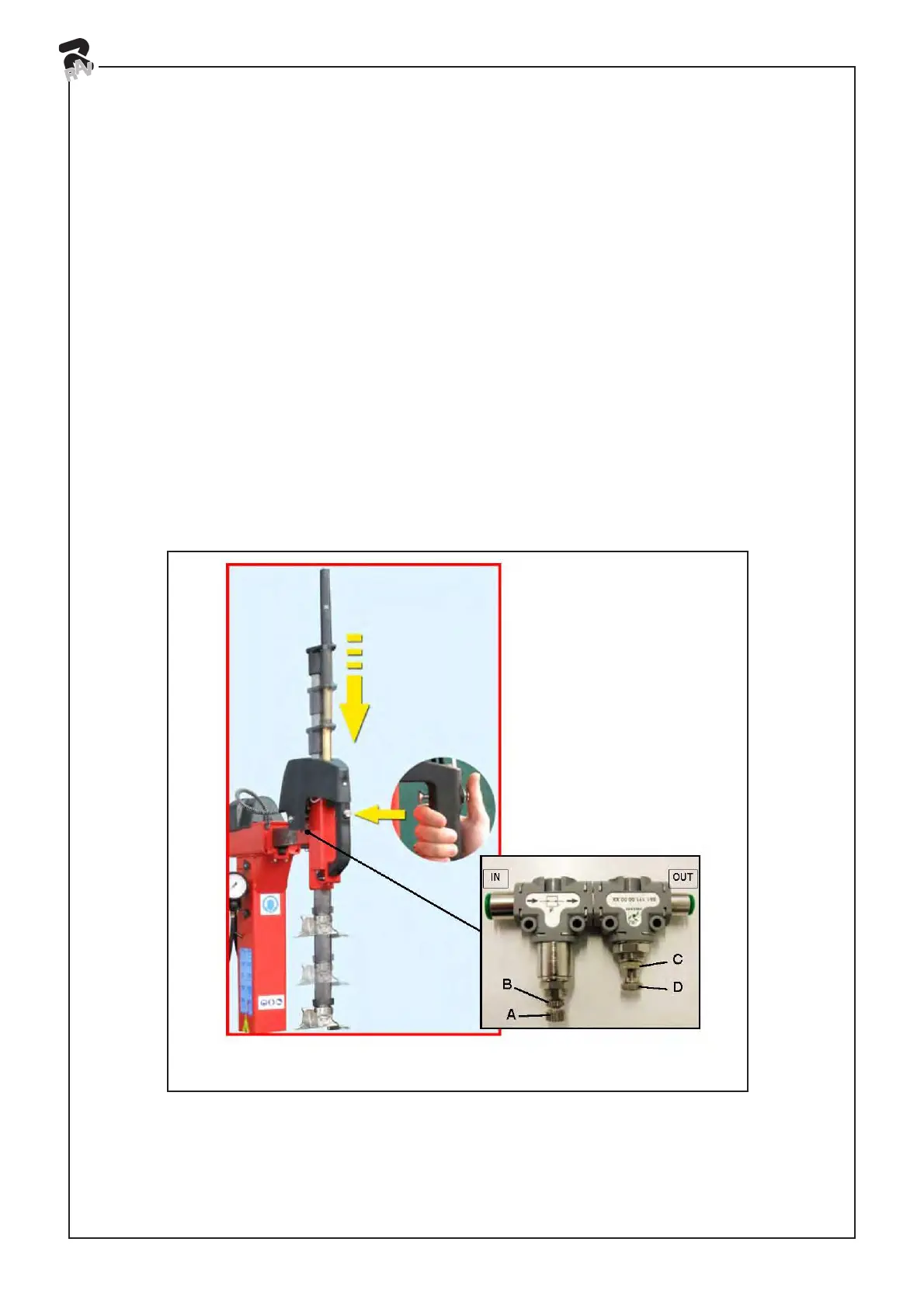

Abb.N
4.8.1.2 Anweisungen für die Einstellung des Absinkens der Sechskantwelle
Bei den Modellen mit pneumatischer Bewegung des vertikalen Arms für die Einstellung der Absenkgeschwindigkeit
die unten wiedergegeben Anweisungen befolgen (Abb.N).
a) Die Regler A und D wurden werksseitig vorgeeicht.
b) Um die Absinkgeschwindigkeit der Werkzeugwelle zu ändern, wie folgt vorgehen:
Die Nutmutter C losschrauben.
Die Drucktaste auf dem Griff wiederholt drücken und loslassen, um den Sechskantarm auf- und absteigen
zu lassen und die Geschwindigkeit mit der Nutmutter D so einstellen, dass das Absinken des Sechskants
langsamer als der Wiederanstieg ist oder gleich.
Um das Absinken zu verlangsamen, die Nutmutter D gegen den Uhrzeigersinn drehen.
Um das Absinken zu beschleunigen, die Nutmutter D im Uhrzeigersinn drehen.
c) Nach erfolgter Einstellung, den Arm in Zwischenposition mit der Drucktaste sperren, dann den Arm in
Ruheposition entsperren. Das Absinken des Armes beginnen, indem auf die Drucktaste eingewirkt wird und
kontrollieren, dass die Absinkgeschwindigkeit der vorher eingestellten entspricht.
d) Die Nutmutter C sperren.
e) Um die Anstiegsgeschwindigkeit der Werkzeugwelle zu ändern, wie folgt vorgehen:
Die Nutmutter B losschrauben.
Die Drucktaste auf dem Griff wiederholt drücken und loslassen, um den Sechskantarm auf- und absteigen
zu lassen und die Geschwindigkeit mit der Nutmutter A einstellen.
Um den Anstieg zu verlangsamen, die Nutmutter A gegen den Uhrzeigersinn drehen.
Um den Anstieg zu beschleunigen, die Nutmutter A im Uhrzeigersinn drehen.
f) Dann kontrollieren, ob das Absinken dem vorher Eingestellten entspricht. Sonst die Vorgänge unter den Punkten
b) c) und d) wiederholen.
g) Die Nutmutter B sperren.
