4.8.1.2 Instructions pour le réglage de la descente de l’arbre hexagonale
Sur les modèles avec le mouvement pneumatique du bras vertical, pour le réglage de la vitesse de descente suivre
les indications suivantes (Fig.N).
a) Les régulateurs A et D sont précalibrés en usine.
b) Pour modifier la vitesse de descente de l’arbre porte-outil, procéder de la manière suivante :
• Dévisser la bague C
• Appuyer sur le bouton se trouvant sur la poignée et le relâcher plusieurs fois de suite pour faire monter et
descendre le bras hexagonal et régler la vitesse au moyen de la bague D de sorte que la descente de
l’hexagone soit plus lente que la remontée, ou bien à la même vitesse.
Pour ralentir la descente, tourner la bague D dans le sens inverse des aiguilles d’une montre.
Pour accélérer la descente, tourner la bague D dans le sens des aiguilles d’une montre.
c) Quand le réglage est terminé, bloquer le bras en position intermédiaire en appuyant sur la touche, puis débloquer
le bras en position de repos. Commencer la descente du bras en appuyant sur la touche et contrôler si la vitesse
de descente est celle qui a été configurée précédemment.
d) Bloquer la bague C
e) Si l’on veut modifier la vitesse de montée de l’arbre porte-outil, procéder de la manière suivante:
• Dévisser la bague B
• Appuyer sur le bouton se trouvant sur la poignée et le relâcher plusieurs fois de suite pour faire monter et
descendre le bras hexagonal et régler la vitesse au moyen de la bague A.
Pour ralentir la montée, tourner la bague A dans le sens inverse des aiguilles d’une montre.
Pour accélérer la montée, tourner la bague A dans le sens des aiguilles d’une montre.
f) Vérifier ensuite si la descente est conforme aux indications données précédemment. Dans le cas contraire,
répéter les opérations données aux points b) c) et d).
g) Bloquer la bague B

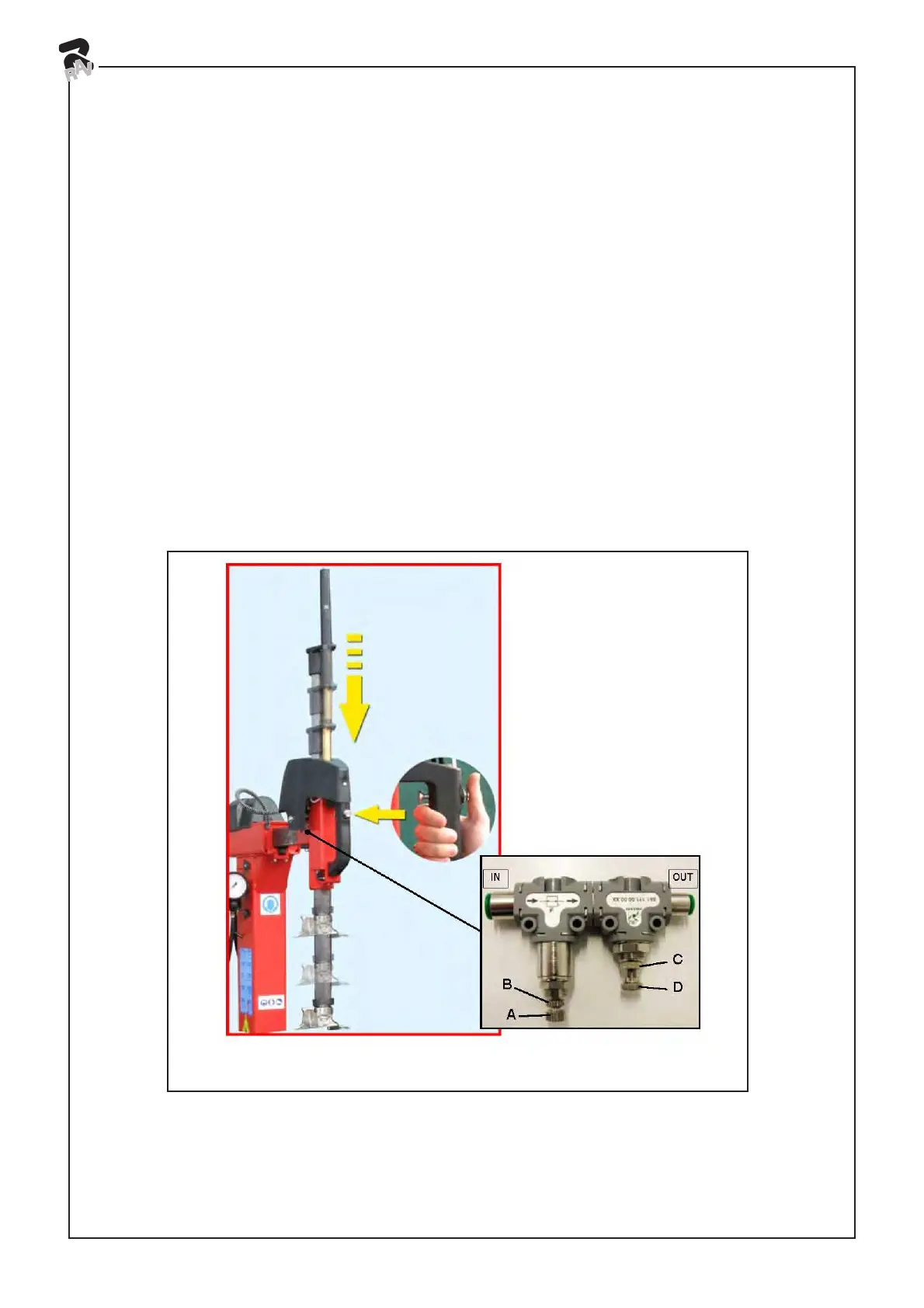

Fig.N
