オートパイロット・コントロール・ヘッドと舵角基準センサー／トランスデューサ（適切な場合）もこの時点で取り
付ける。

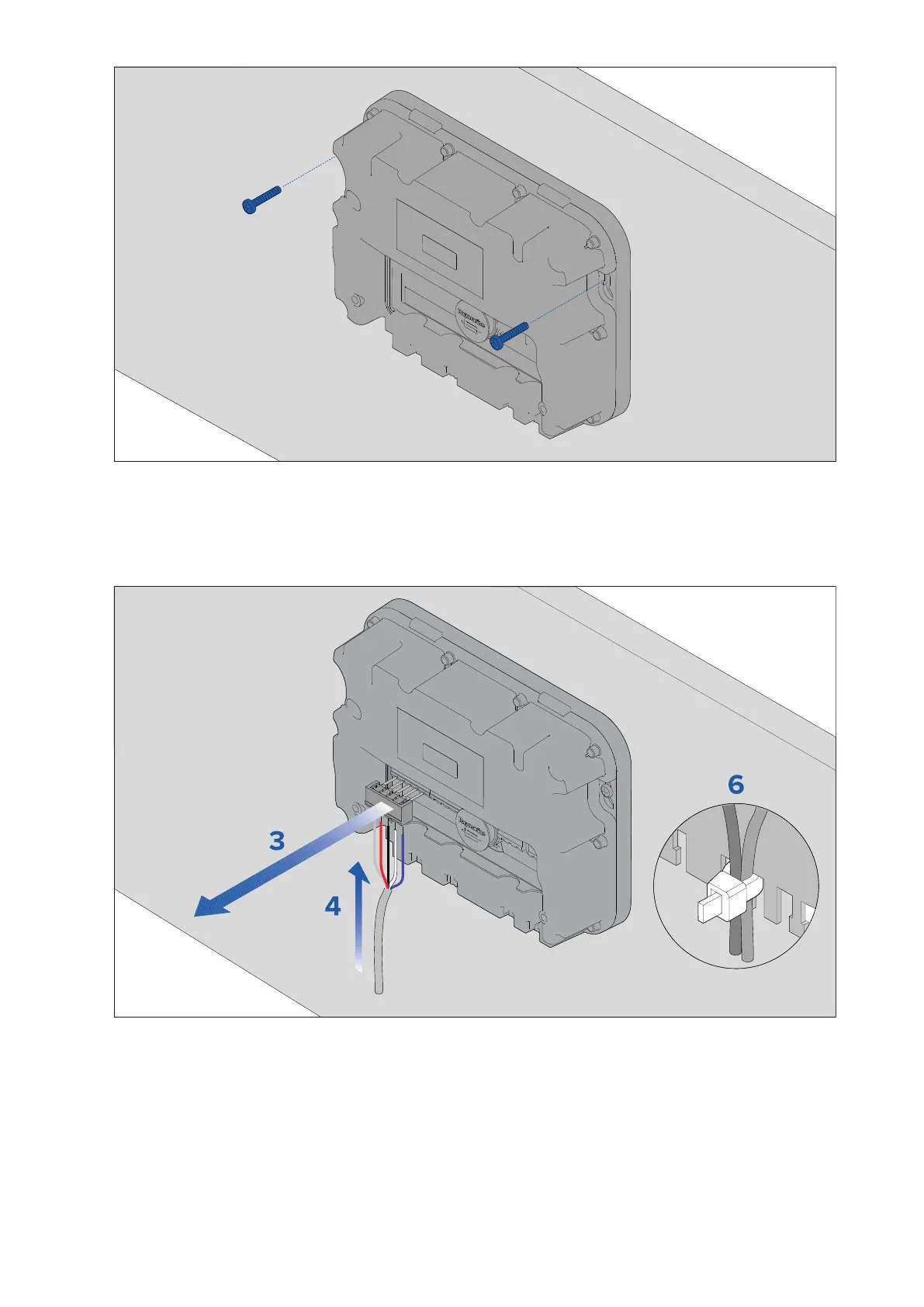

3. ACU にケーブルを接続するためのネジ端子にアクセスするには、次の図に示すように、 ソケットからネジ端子コネ
クタを取り外します：
4.SeaTalk ng スパーケーブルの関連するワイヤーを、上図のように SeaTalk ng スクリューターミナルに挿入し
ます。ネジを締めてワイヤーを固定します。必要なすべての接続を繰り返します。
5.スクリューターミナルをコネクターパネルに押し込み、しっかりと接続します。
6.本体の下部のリップにあるケーブルガイドにケーブルを通します。Raymarineは、ケーブルタイを使用してケーブ
ルをユニットに固定することを推奨します。
7.すべての接続が完了し、ケーブルがガイドに正しく配線されたら、ACUカバーを元に戻し、カバーのラバーシール
とケー ブルがしっかりとフィットすることを確認します。
8.付属のネジでカバーをユニットに固定し、クリップの位置が合っていることを確認します：
54
