10.1 ACU-100、ACU-150 の接続

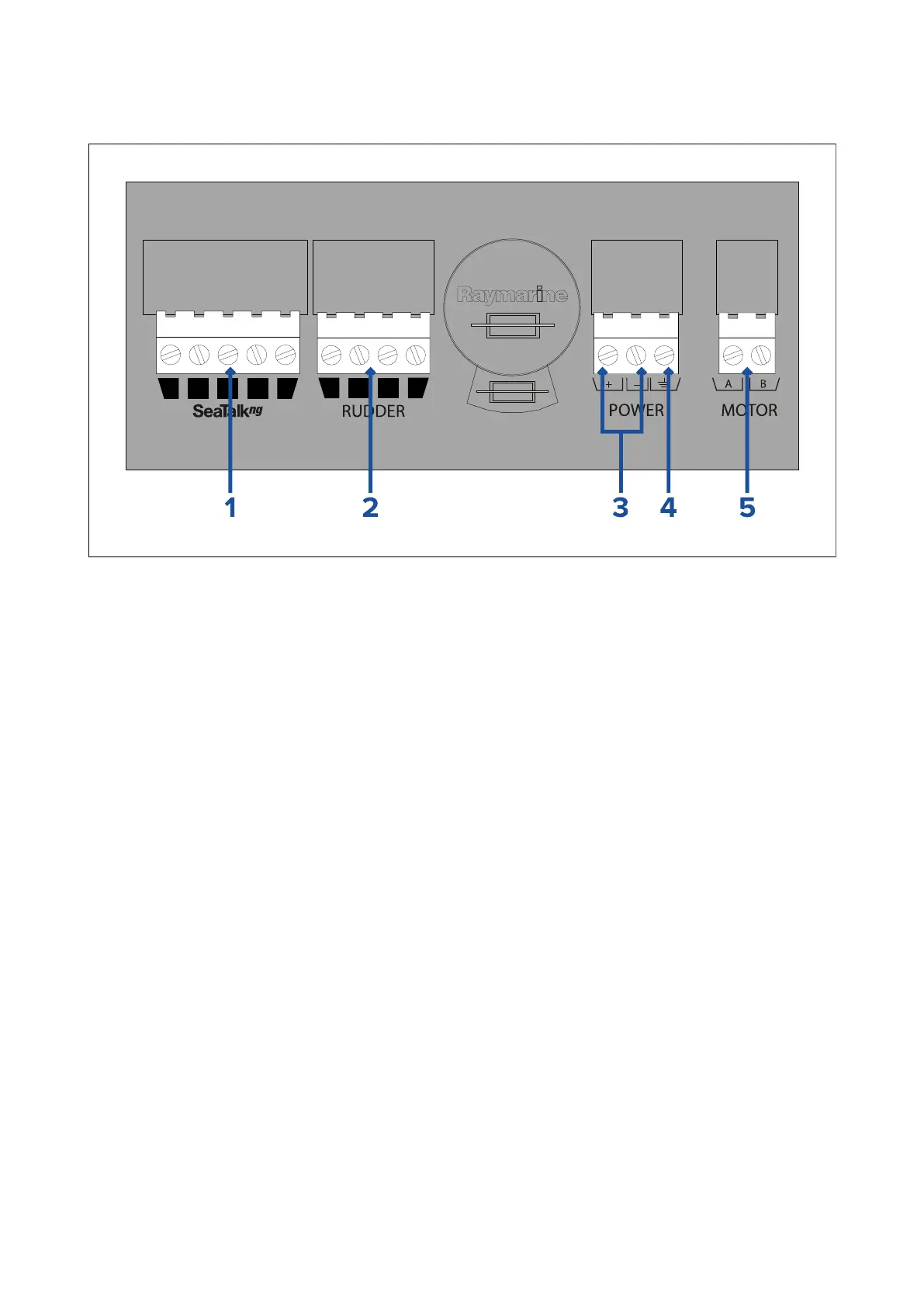

接続の概要 - ACU-100、ACU-150
1.SeaTalkng ®接続
2.舵角基準センサー／トランスデューサ（M81105）の接
続
3.電源接続
4.RFグラウンド接続（ドレイン導体）
5.モーター（ドライブ）接続
接続方法
オートパイロットシステムの各コンポーネントの接続方法については、以下のセクションを参照してください：
• - p.46 - EV および ACU 設置手順書
• - p.120 - パイロットコントローラーの資料
• - p.57 - ドライブユニットに関する資料
