Note:
モーター出力には、完全な短絡および過電流保護機能があります。モータ出力接続のどちらかがアースに短絡して
も、オートパイロットに永久的な損傷はありません。

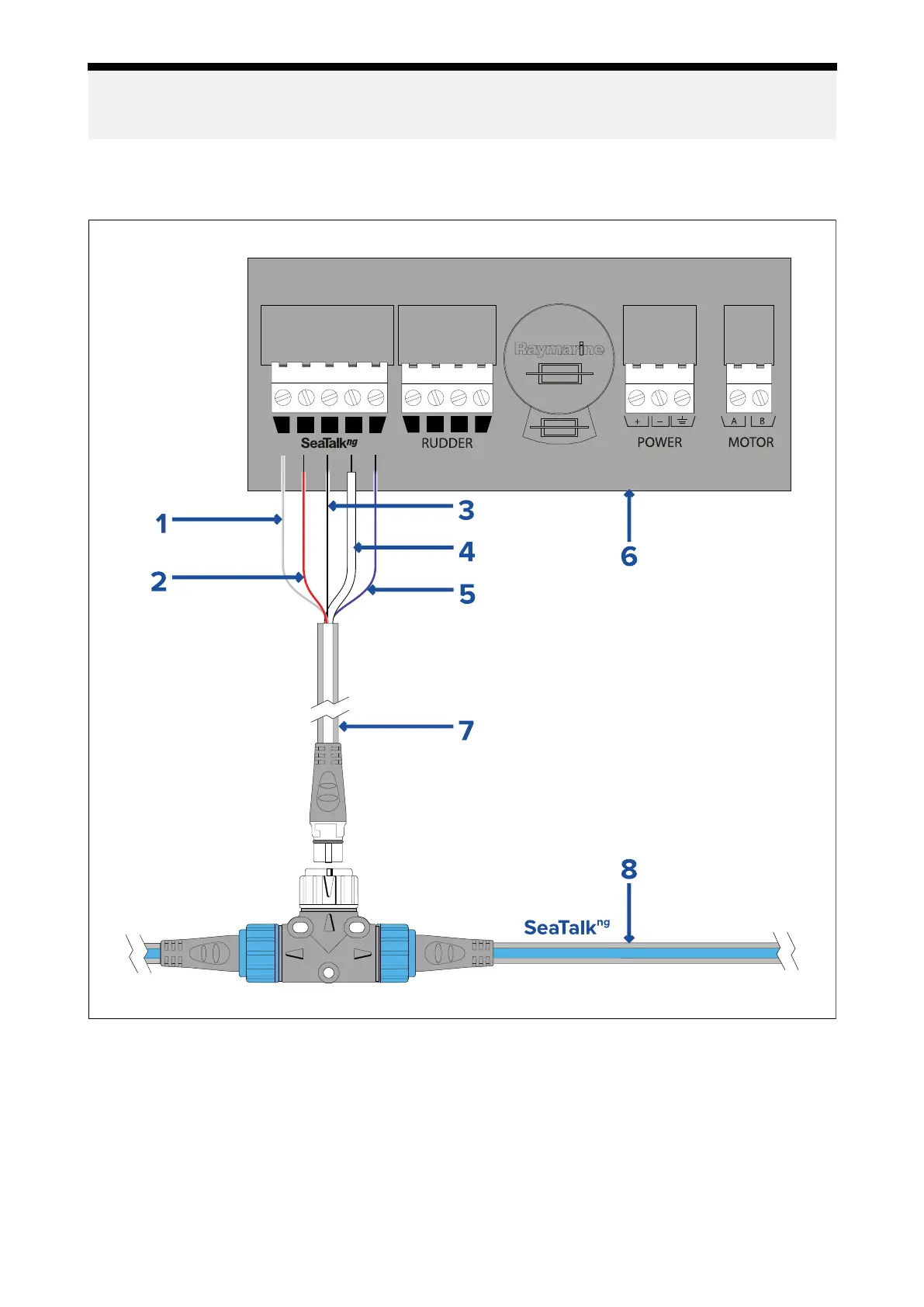

SeaTalkng ® connection — ACU-100, ACU-150
ACUは付属のスパーケーブルを使用してSeaTalkng ®バックボーンに接続します。
1.ドレン（スクリーン）
2.プラス (+) 12 V dc (赤線)
3.マイナス (-) 0 V dc (黒線)
4.CAN HI（白いワイヤー）
5.CAN LO（青いワイヤー）
6.ACU-100、ACU-150 コネクタパネル
7.SeaTalkng ®スパーケーブル (付属)
8.SeaTalkng ®バックボーン
