7.ACU
8.ドライブユニット（例）
9.舵角参照センサー / トランスデューサー (M81105) - ACU-300 システムには必須で、その他のシステムには強
く推奨します。

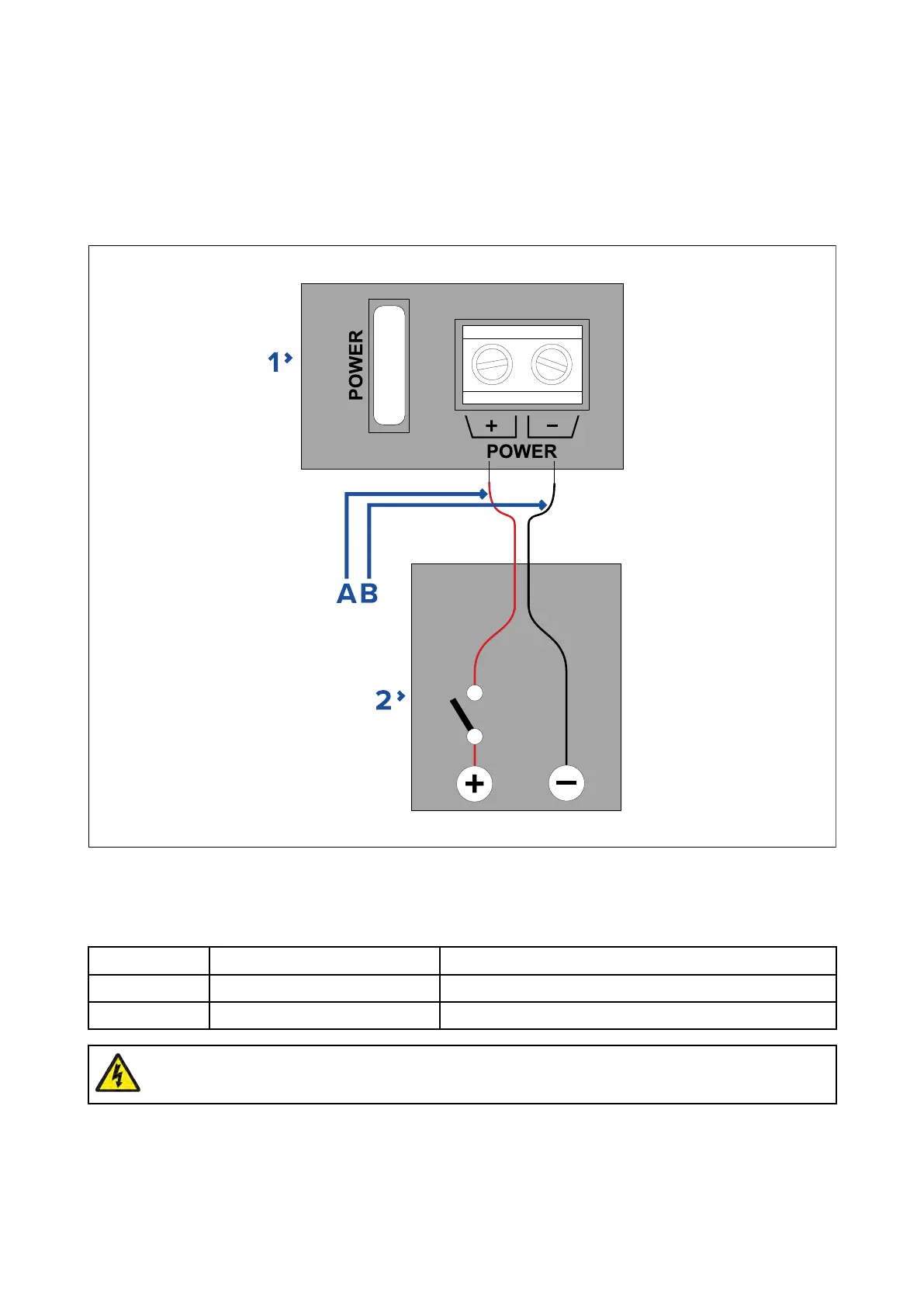

電源接続 - ACU-200、ACU-300、ACU-400
ACU ユニットへの電源は、適切なヒューズ付きの定格電源から供給する必要があります。
1.ACU電源接続パネル
2.ベッセル配電盤
電源接続色
Color Description
A Red
Power in Positive (+) 12 / 24 V dc
B Black
Power in Negative (–) 0 V dc
警告 プラス接地システム
本機をプラス接地のシステムに接続しないでください。
ヒューズと回路保護
オートパイロットシステムには、3 つのレベルの電源保護があります。ドライブ (モーター) と関連ケーブルは、ま
ず ACU ハードウェアとソフトウェア内の電流検出とストール状態検出によって保護されます。これらの部品と
ACU コンポーネントには、ACU 内部の電源ヒューズによって第 2 レベルの保護が提供されます。自動操縦システ
ム全体と主配電盤に戻る配線の保護は、船舶のサーキットブレーカー/ヒューズによって提供されます。
87
