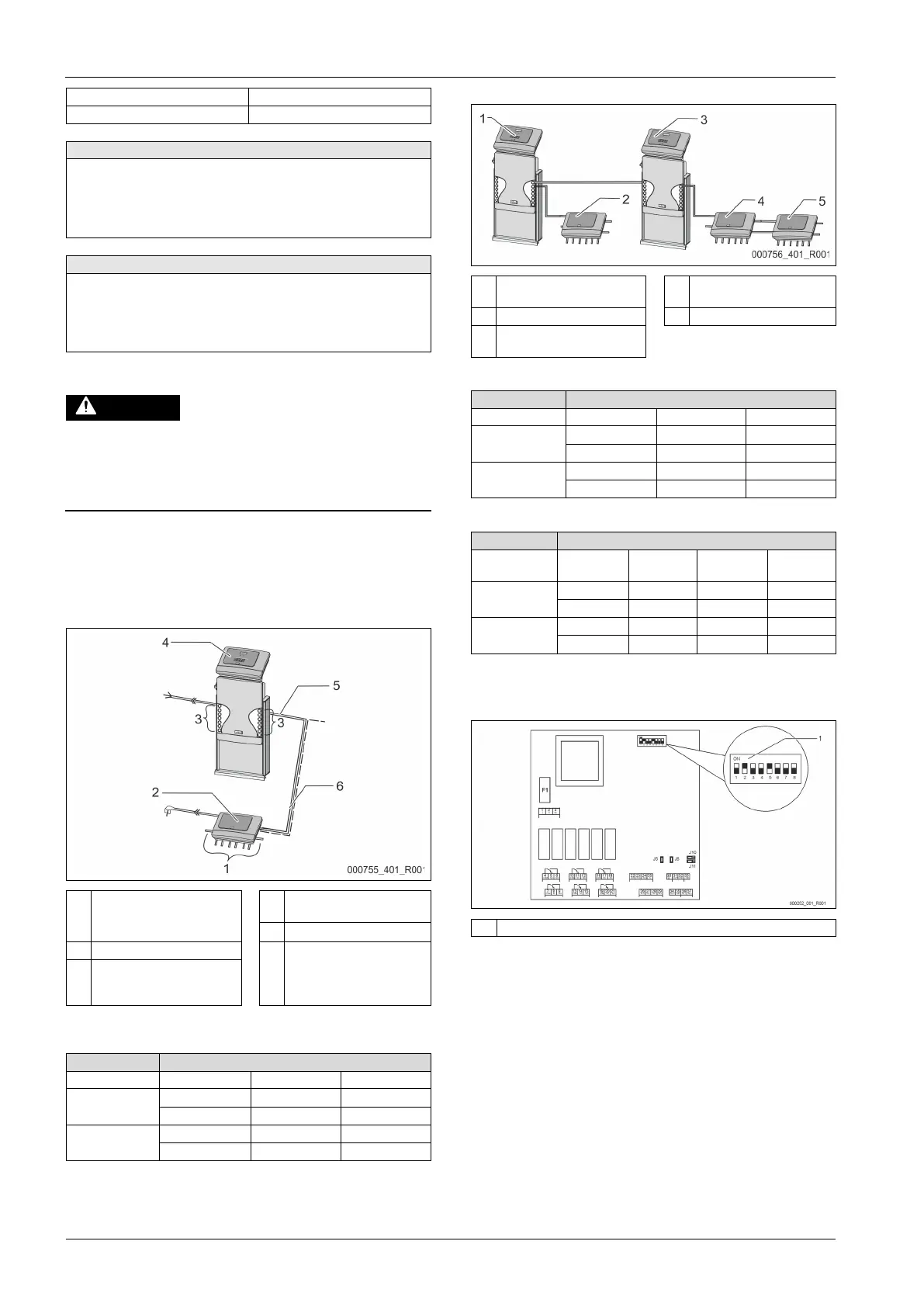

I/O modul (opcionális bővítőmodul)
150
— Magyar Variomat Touch — 09.09.2022-Rev. C
Feszültségellátás: 230 V AC, 50 – 60 Hz (IEC 38)
Biztosíték (primer): 0,16 A lomha
Be-/kimenetek
• 6 potenciálmentes relékimenet (váltók)
• 3 digitális bemenetek 230 V AC
• 3 digitális bemenetek 24 V AC
• 2 analóg kimenet (Ezekre nincs szükség, mert a Control Touch vezérlés
már tartalmazza.)
Interfészek a vezérléshez
• RS-485
• 19,2 kbit/s
• Potenciálmentes
• Csatlakoztatás dugós vagy csavaros sorkapoccsal
• RSI specifikus protokoll
5.2 Beállítások
VESZÉLY
Életveszély áramütés miatt!
Életveszélyes sérülés áramütés miatt. A készülék alaplapjának részein még
230 V-os feszültség lehet akkor is, ha a hálózati csatlakozódugó ki van húzva.
• Mielőtt levennénk a burkolatokat a készülékről, teljesen válasszuk le a
feszültségellátásról.
• Ellenőrizzük, hogy az alaplap feszültségmentes-e.
5.2.1 A záró ellenállások beállításai az RS-485 hálózatban
Példák az RS-485 hálózat záró ellenállásának be- vagy kikapcsolására
• A vezérlés alaplapján az 1. és a 2. DIP kapcsolók találhatók.
• Az RS-485 összeköttetés 1000 méteres max. hosszához
Készülékvezérlés I/O modullal
1 I/O modul relékimenete*
• 6 digitális kimenet
4
• Control Touch
vezérlés
5 RS-485 összeköttetés
2 I/O modul 6
Opcionálisan RS-485
összeköttetés
• Master - Slave
• Terepi busz
3 Az I/O vezetékek csatlakozói
*A 2 analóg kimenetre nincs szükség, mivel a Control Touch vezérlés már két
analóg kimenetet tartalmaz a nyomás- és szintméréshez.
A záró ellenállások beállításai
Jumper/kapcsoló
Beállítások I/O modul Control Touch
Jumper J10
aktivált X ---
és J11
kikapcsolva --- ---
1. DIP kapcsoló
aktivált --- X
és 2.
kikapcsolva --- ---
Készülékvezérlés és I/O modul a Master-Slave funkcióban
1
Control Touch vezérlés Master
funkcióban
4 I/O modul a Slave funkcióhoz
2 I/O modul a Master funkcióhoz 5 I/O modul a bővítéshez
3
Control Touch vezérlés Slave
funkcióban
Master funkció
A záró ellenállások beállításai
Jumper/kapcsoló
Beállítások I/O modul Control Touch
Jumper J10
aktivált X ---
és J11
kikapcsolva --- ---
1. DIP kapcsoló
aktivált --- X
és 2.
kikapcsolva --- ---
Slave funkció
A záró ellenállások beállításai
Jumper/kapcsoló
Beállítások I/O modul
I/O modul a
bővítéshez
Control
Touch
Jumper J10
aktivált
---
X
---
és J11
kikapcsolva X --- ---
1. DIP kapcsoló
aktivált --- --- X
és 2.
kikapcsolva --- --- ---
5.2.2 A modulcím beállítása
A modulcím beállítása az I/O modul alaplapján
1 DIP kapcsoló
A DIP kapcsoló helyzete
1–4. DIP kapcsoló: • A modulcím beállításához
• Változó beállítás az ON vagy OFF helyzetbe
5. DIP kapcsoló: • Folyamatosan az ON helyzetbe
6–8. DIP kapcsoló: • Belső tesztelési célokra
• Üzem közben az OFF helyzetbe
Az 1.-4. DIP kapcsolókkal állítsuk be a modulcímet.
Az alábbiak szerint járjunk el:
1. Húzzuk ki a hálózati csatlakozódugót az I/O modulból.
2. Nyissuk meg a házfedelet.
3. Állítsuk az 1.-4. DIP kapcsolót az ON vagy OFF helyzetbe.
