— Slovenščina Variomat Touch — 09.09.2022-Rev. C
vzdrževanje tlaka se preda v obratovanje v skladu z navodili za instalacijo.
Upoštevajte naslednja navodila za prvi zagon:
• Krmilna enota osnovne posode in po potrebi dodatne posode so
montirane.
• Priključki na strani vode k sistemu naprav so izdelani.
• Posode niso napolnjene z vodo.
• Ventili za izpraznjevanje posod so odprti.
• Sistem naprav je napolnjen z vodo in plini so odzračeni iz njega.
• Električni priključek je izdelan v skladu z državnimi in lokalnimi predpisi.

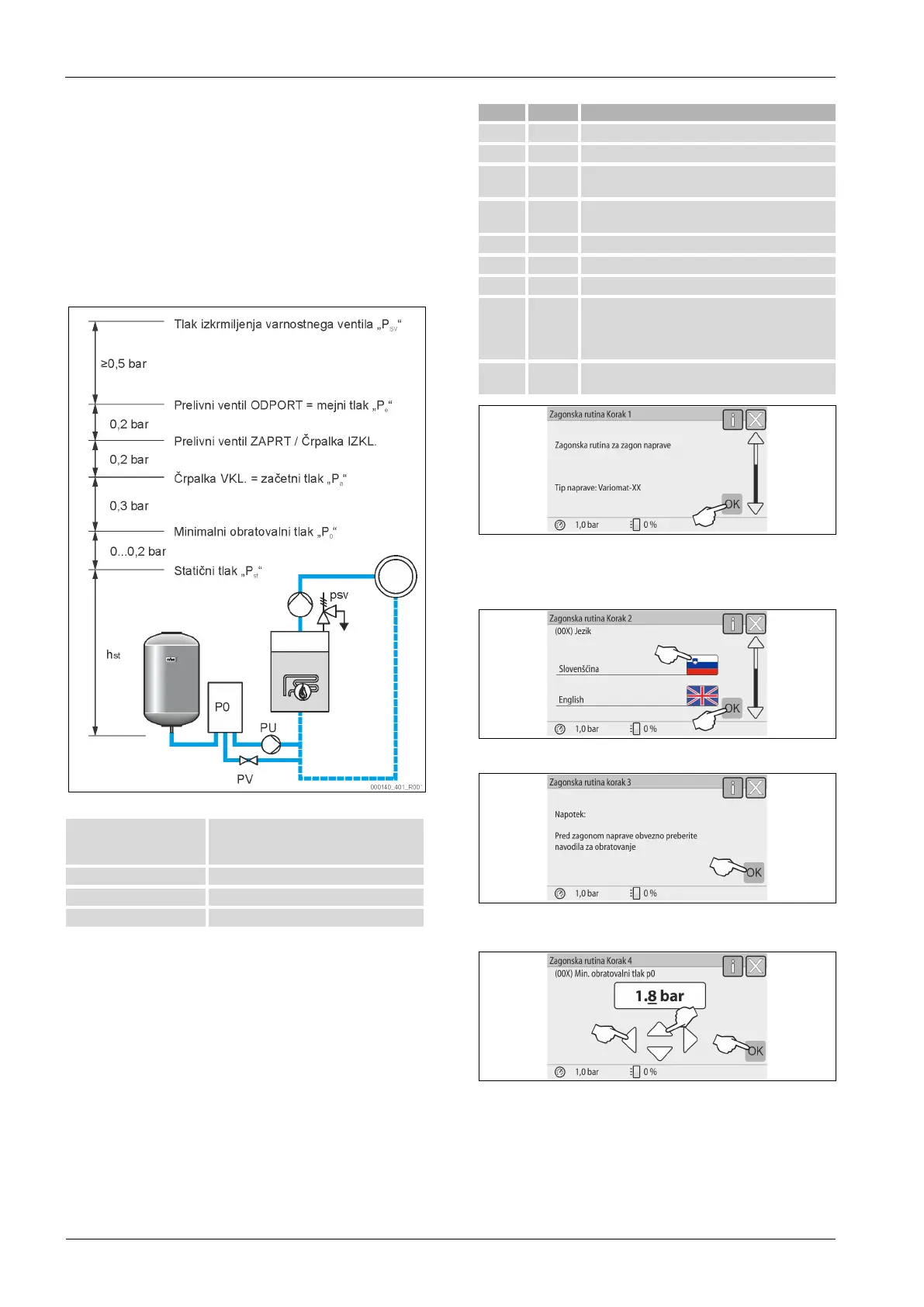

8.2 Preklopne toke Variomata
Minimalni obratovalni tlak „P
0
“ se določi na podlagi lokacije enote za
vzdrževanje tlaka. V krmilju se iz minimalnega obratovalnega tlaka „P
0
“
izračunajo preklopne točke za magnetni ventil „PV“ in za črpalko „PU“.
Minimalni obratovalni tlak „P
0
“ se izračuna sledeče:
P
0
= P
st
+ P
D
+ 0,2 bar*
Izračunano vrednost je treba vnesti v
zagonsko rutino krmilja, 8.3 "Obdelava
zagonske rutine krmilja", 182.
P
st
= h
st
/10 h
st
v metrih
P
D
= 0,0 bar za temperature zaščite ≤ 100 °C
P
D
= 0,5 bar za temperature zaščite = 110 °C
*Priporoča se dodatek 0,2 bar, v ekstremnih primerih brez dodatka
Napotek!
Preprečite padec tlaka pod vrednost minimalnega obratovalnega tlaka
„P
0
“. Na ta način boste preprečili podtlak, uparjanje in kavitacijo.
8.3 Obdelava zagonske rutine krmilja
Napotek!
Za posluževanje upravljalnega polja:
10.1 "Posluževanje
upravljalnega polja", 185
Zagonska rutina je predvidena za nastavitev parametrov za prvi zagon aparata.
Zažene se s prvim vklopom krmilnika in se nastavi enkrat. Naslednje
spremembe ali kontrole parametrov se izvedejo v meniju za stranke, 10.3
"Nastavljanje v krmilju", 185.
Mogočim nastavitvam je dodeljena trimestna PM-koda.
1 Začetek zagonske rutine
2 001 Izbira jezika
3
Opomin: Pred montažo in zagonom preberite
navodila za uporabo/obratovanje!
4 005 Nastavite minimalni obratovalni tlak P
O
, 8.2
"Preklopne toke Variomata", 182.
5 002 Nastavitev časa
6 003 Nastavitev datuma
7 121 Izbira nazivnega volumna osnovne posode
8
Ničelna primerjava: Osnovna posoda mora biti docela
prazna!
Preverilo se bo, ali se signal meritve nivoja ujema z
izbrano osnovno posodo.
9
Konec zagonske rutine. Aktivno je ustavitveno
obratovanje.
Pri prvem vklopu naprave se samodejno prikaže prva stran zagonske rutine:
1. Pritisnite stikalno polje „OK“.
– Zagonska rutina menja na naslednjo stran.
2. Izberite želen jezik in potrdite vnos s stikalnim poljem „OK“.
3. Pred zagonom preberite navodila za obratovanje in preverite, ali je bila
montaža pravilno izvedena.
4. Nastavite izračunan minimalni obratovalni tlak in potrdite vnos s
stikalnim poljem „OK“.
– Za izračun minimalnega obratovalnega tlaka, 8.2 "Preklopne
toke Variomata", 182.
