— Magyar Variomat Touch — 09.09.2022-Rev. C
Tudnivaló!
A súlymérőcella vízütés ellen nem védett, és a cellát nem szabad festeni!
7.4 Kapcsolási és utántöltési változatok
7.4.1 Működés
Az alaptartály aktuális töltésszintjét a „LIS“ szintérzékelő méri és a vezérlésben
értékeli ki. A minimális töltésszint az vezérlés Ügyfél menüjében adható meg. A
minimális töltésszint alsó határeltérése esetén a „WV“ utántöltő szelep nyit és
feltölti az alaptartályt.
Tudnivaló!
Az ivóvízhálózatból történő utántöltés teljessé tételéhez a Reflex
beépített rendszerleválasztóval rendelkező Fillset
-et és Fillsoft lágyító
4.6 "Opcionális kiegészítő felszerelés",

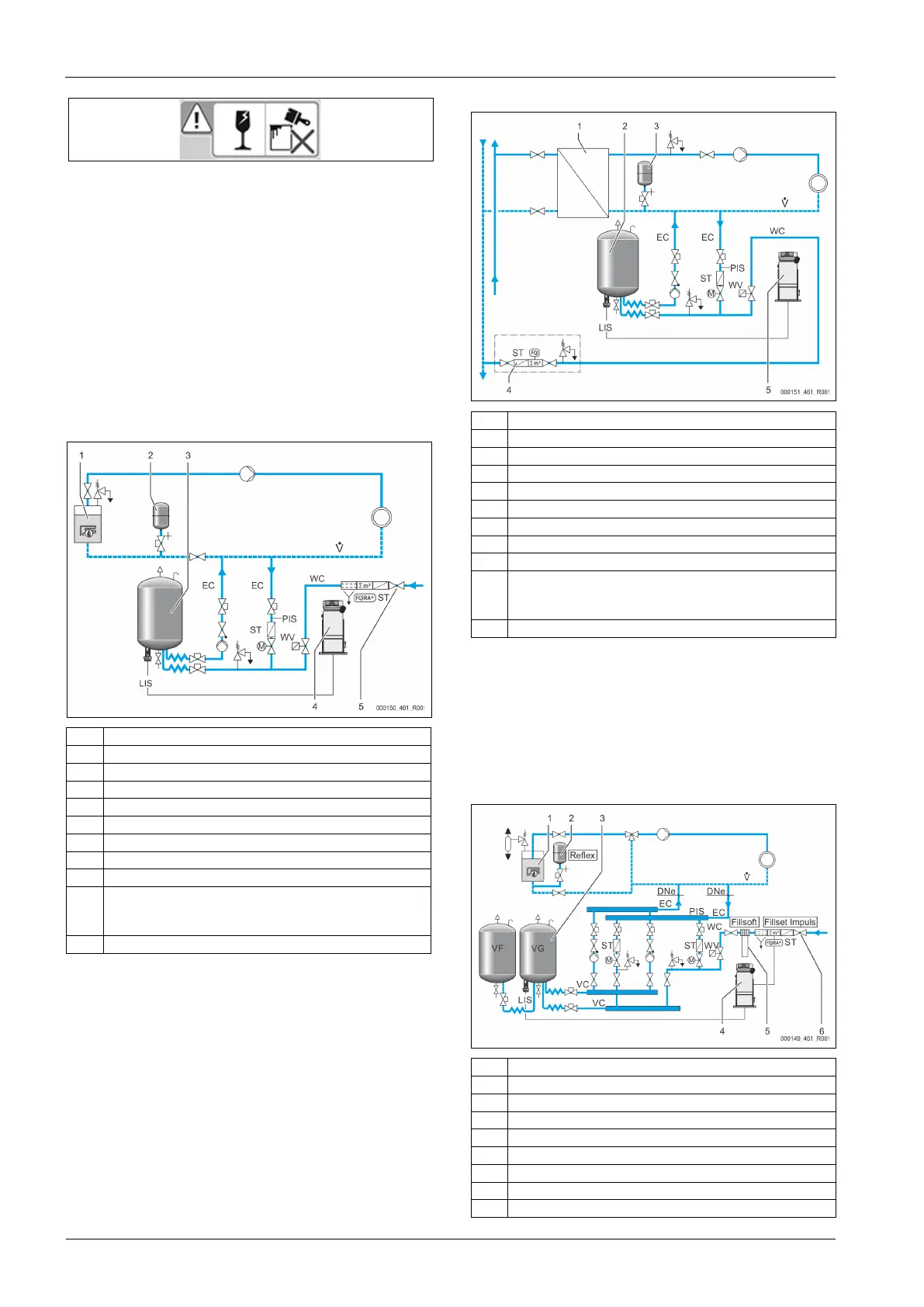

7.4.1.1 Az együstös berendezés használata
1 Hőtermelő
2 „MAG” tágulási tartály
3 Alaptartály
4 Vezérlőegység
5 Reflex Fillset
ST Szennyfogó
WC Utántöltő vezeték
PIS Nyomásmérő átalakító
WV Utántöltéshez szükséges mágnesszelep
EC Gáztalanító vezeték
• a berendezéstől gázban dús vízhez
• a berendezéshez a gáztalanított vízhez
LIS Szintmérés
Egykazános berendezés ≤ 350 kW, vízhőmérséklet < 100 °C.
• Ivóvizes utántöltés esetén javasolt beépített rendszerelválasztó Reflex
Fillset előkapcsolása.
• Ha nem kapcsolunk elé Reflex Fillsetet, használjunk „ST” szennyfogót a
≥ 0,25 mm szűrőmérettel.
Tudnivaló!
Az utántöltő víz minőségének meg kell felelni az érvényes előírásoknak,
pl.
a VDI 2035-nek.
Ha nem érjük el a minőséget, akkor az ivóvízhálózatból nyert
utántöltési víz lágyítására használjunk Reflex Fillsoftot.
7.4.1.2 A távhő házi állomásban történő használat
1 Távhő házi állomás
2 Alaptartály
3 „MAG” tágulási tartály
4 Építkezésen utántöltő egység
5 Vezérlőegység
WC Utántöltő vezeték
PIS Nyomásmérő átalakító
WV Utántöltéshez szükséges mágnesszelep
ST Szennyfogó
EC Gáztalanító vezeték
• a berendezéstől gázban dús vízhez
• a berendezéshez a gáztalanított vízhez
LIS Szintmérés
A távhő víz különösképpen utántöltő vízként alkalmas.
• A vízelőkészítés feleslegessé válhat.
• Használjunk „ST” szennyfogót a ≥ 0,25 mm szűrőmérettel való
utántöltéshez.
Tudnivaló!
A távhővíz beszállítójának
beleegyezésére van szükségünk.
7.4.1.3 Központi visszafolyó bekeveréses berendezésben történő használat
1 Hőtermelő
2 „MAG” tágulási tartály
3 Alaptartály
4 Vezérlőegység
5 Reflex Fillsoft
6 Fillset Impuls
WC Utántöltő vezeték
PIS Nyomásmérő átalakító
WV Utántöltéshez szükséges mágnesszelep
