I/O-
Modul (optionales Erweiterungsmodul)
Variomat Touch — 09.09.2022-Rev. C Deutsch —
7

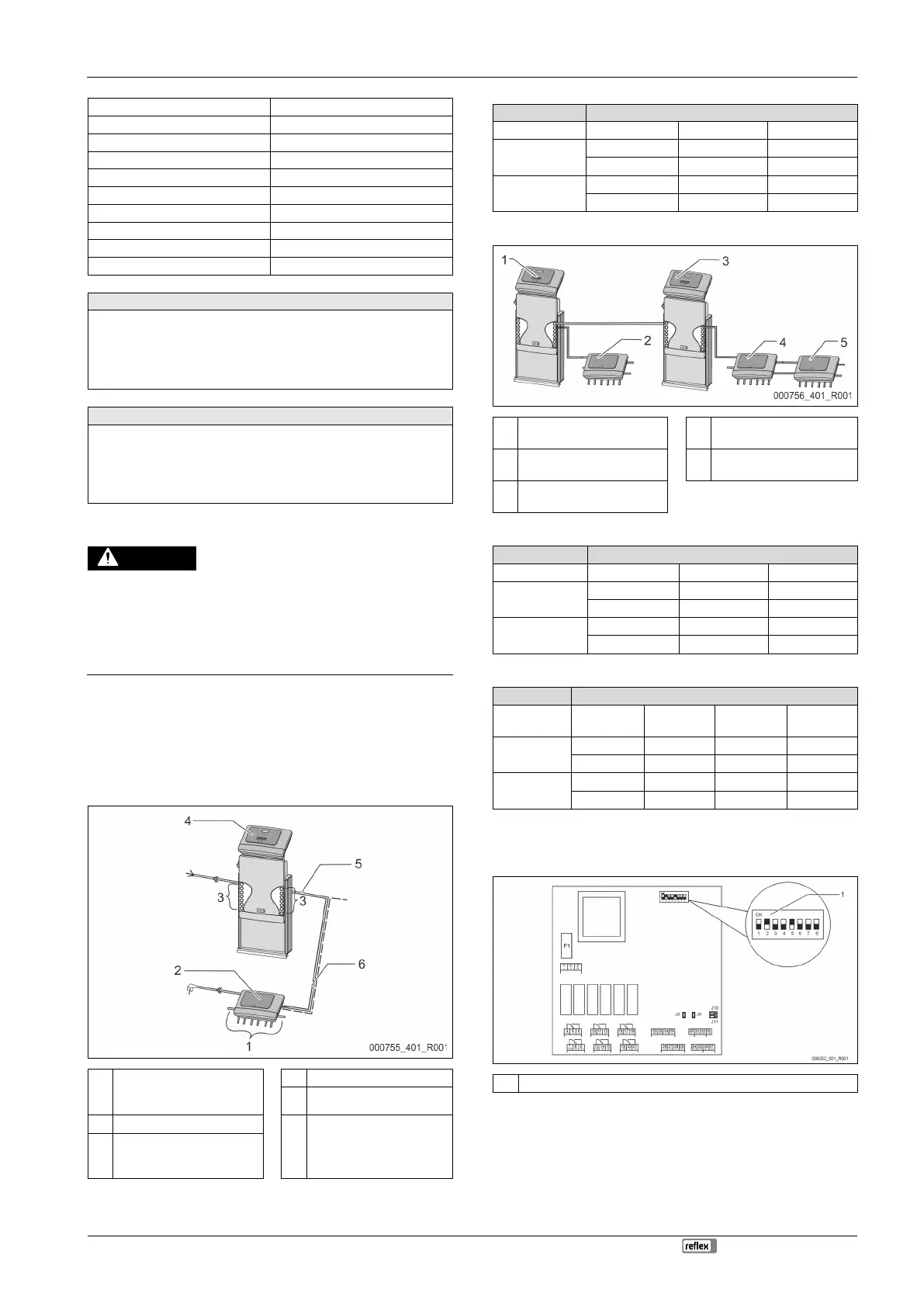

Gehäuse Kunststoffgehäuse
Breite (B):
340 mm
Höhe (H): 233,6 mm
Tiefe (T): 77 mm
Gewicht: 2,0 kg
Zulässige Betriebstemperatur: -5 °C – 55 °C
Zulässige Lagertemperatur:
-40 °C – 70 °C
Schutzgrad IP: IP 64
Spannungsversorgung: 230 V AC, 50 – 60 Hz (IEC 38)
Sicherung (primär): 0,16 A träge
Ein- / Ausgänge
• 6 potentialfreie Relaisausgänge (Wechsler)
• 3 Digitaleingänge 230 V AC
• 3 Digitaleingänge 24 V AC
• 2 Analogausgänge (Diese werden nicht benötigt, da sie bereits in der
Control Touch Steuerung enthalten sind.)
Schnittstellen zur Steuerung
• RS-485
• 19,2 kbit/s
• Potentialfrei
• Anschluss über Steck- oder Schraubklemmen
• Protokoll RSI-spezifisch
5.2 Einstellungen
GEFAHR
Lebensgefahr durch Stromschlag!
Lebensgefährliche Verletzungen durch Stromschlag. Auf Teilen der Platine
des Gerätes kann trotz Abziehens des Netzsteckers von der
Spannungsversorgung eine Spannung von 230 V anliegen.
• Trennen Sie vor dem Abnehmen der Abdeckungen die Steuerung des
Gerätes komplett von der Spannungsversorgung.
• Überprüfen Sie die Platine auf Spannungsfreiheit.
5.2.1 Einstellungen der Abschlusswiderstände in RS-485-Netzen
Beispiele zum Aktivieren oder Deaktivieren von den Abschlusswiderständen in
RS-485-Netzen.
• Auf der Grundplatine der Steuerung finden Sie die DIP-Schalter 1 und 2.
• Maximale Länge von 1000 Meter für die RS-485-Verbindung
Gerätesteuerung mit I/O Modul
1
Relaisausgänge des I/O-
Moduls*
• 6 digitale Ausgänge
4 Steuerung Control Touch
5 RS-485-Verbindung
2 I/O-Modul 6
Optionale RS-485-
Verbindung
• Master - Slave
• Feldbus
3 Anschlüsse der I/O-Leitungen
* Die 2 analogen Ausgänge werden nicht benötigt, da in der Control Touch
Steuerung bereits zwei Analogausgänge für die Druck- und Niveaumessung
enthalten sind.
Einstellungen der Abschlusswiderstände
Jumper / Schalter
Einstellungen I/O-Modul Control Touch
Jumper J10
aktiviert X ---
und J11
deaktiviert --- ---
DIP-Schalter 1
aktiviert --- X
und 2
deaktiviert --- ---
Gerätesteuerungen und I/O-Modul in der Master-Slave Funktion
1
Steuerung Control Touch in
der Master-Funktion
4
I/O-Modul für die Slave-
Funktion
2
I/O-Modul für die Master-
Funktion
5 I/O-Modul zur Erweiterung
3
Steuerung Control Touch in
der Slave-Funktion
Master-Funktion
Einstellungen der Abschlusswiderstände
Jumper / Schalter
Einstellungen I/O-Modul Control Touch
Jumper J10
aktiviert
X
---
und J11
deaktiviert --- ---
DIP-Schalter 1
aktiviert --- X
und 2
deaktiviert --- ---
Slave-Funktion
Einstellungen der Abschlusswiderstände
Jumper /
Schalter
Einstellungen I/O-Modul
I/O-Modul zur
Erweiterung
Control
Touch
Jumper J10
aktiviert --- X ---
und J11
deaktiviert X --- ---
DIP-Schalter 1
aktiviert --- --- X
und 2
deaktiviert
---
---
---
5.2.2 Einstellung der Moduladresse
Einstellung der Moduladresse auf der Grundplatine des I/O-Moduls
1 DIP-Schalter
Position der DIP-Schalter
DIP-Schalter 1 – 4: • Für die Einstellung der Moduladresse
• Variable Einstellung auf ON oder OFF
DIP-Schalter 5: • Dauerhaft auf Position ON
DIP-Schalter 6 – 8: • Für interne Testzwecke
• Während des Betriebs auf Position OFF
