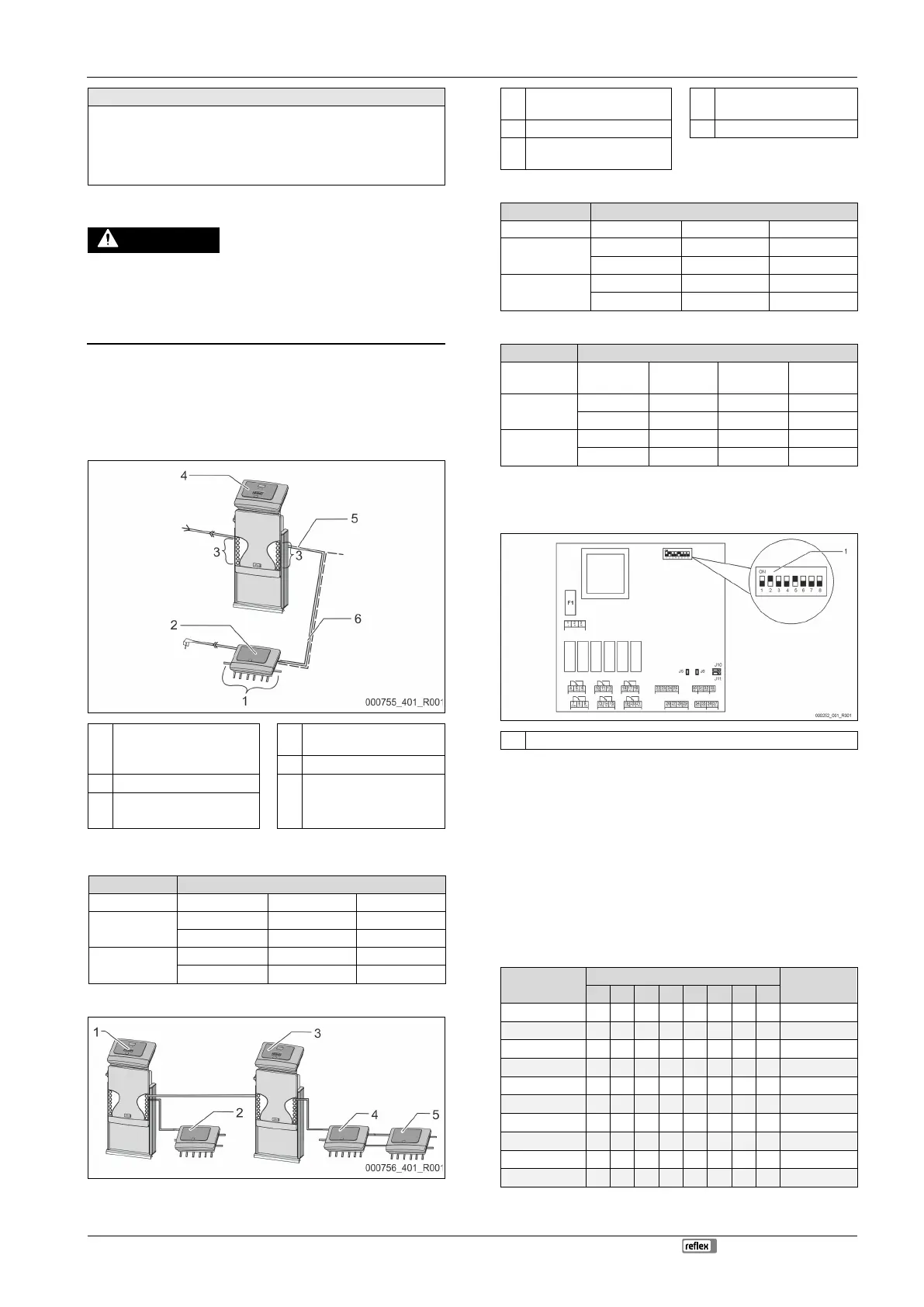

Modul I/O (volitelný rozšiřovací modul)
Variomat Touch09.09.2022-Rev. C
Česky
Rozhraní k řízení
RS-485
19,2 kbit/s
Bez potenciálu
Zapojení přes zásuvné nebo šroubovací svorky
Protokol podle RSI
5.2 Nastave
NEBEZPEČÍ
Smrtelné nebezpečí v důsledku zasažení elektrickým proudem!
Životu nebezpečná poranění způsobená zásahem elektrického proudu. Na
částech desky přístroje může být i přes vytažení síťové zástrčky ze zdroje
napětí 230 V.
Před sejmutím krytů odpojte řízení přístroje zcela od zdroje napětí.
Zkontroluje, zda je deska bez napětí.
5.2.1 Nastavení zakončovacích odporů v sítích RS-485
Příklady aktivace nebo deaktivace zakončovacích odporů v sítích RS-485.
Na základní desce řídicí jednotky najdete spínače DIP 1 a 2.
Maximální délka 1 000 metrů pro spojení RS-485
Řídicí jednotka zařízení s modulem I/O
1 Výstupy relé s modulem I/O*
6 digitálních výstupů
4
Řídicí jednotka Control
Touch
5 Spojení RS-485
2 I/O modul 6 Volitelné spojení RS-485
Master - Slave
Průmyslová sběrnice
3 Přípojky vedení I/O
* 2 analogové výstupy nejsou třeba, protože v řízení Control Touch jsou již
obsaženy dva analogové výstupy pro měření tlaku a hladiny.
Nastavení zakončovacích odporů
Jumper / spínač
Nastavení I/O modul Control Touch
Jumper J10
aktivován X ---
a J11
deaktivován --- ---
Spínač DIP 1
aktivován --- X
a 2
deaktivován --- ---
Řídicí jednotky a modul I/O ve funkci Master- Slave
1
Řídicí jednotka Control Touch
ve funkci Master
4 Modul I/O pro funkci Slave
2 Modul I/O pro funkci Master 5 Modul I/O k rozšíření
3
Řídicí jednotka Control Touch
ve funkci Slave
Funkce Master
Nastavení zakončovacích odporů
Jumper / spínač
Nastavení I/O modul Control Touch
Jumper J10
aktivován X ---
a J11
deaktivován --- ---
Spínač DIP 1
aktivován --- X
a 2
deaktivován --- ---
Funkce Slave
Nastavení zakončovacích odporů
Jumper /
spínač
Nastavení I/O modul
Modul I/O
k rozšíření
Control
Touch
Jumper J10
aktivován --- X ---
a J11
deaktivován X --- ---
Spínač DIP 1
aktivován --- --- X
a 2
deaktivován --- --- ---
5.2.2 Nastavení adresy modulu
Nastavení adresy modulu na základní desce modulu I/O
1 Spínač DIP
Poloha spínačů DIP
Spínače DIP 14: Pro nastavení adresy modulu
Variabilní nastavení na ON nebo OFF
Spínač DIP 5: Trvale v poloze ON
Spínače DIP 6–8: Pro interní účely testování
Během provozu v poloze OFF
Nastavte pomocí spínačů DIP 14 adresu modulu.
Postupujte následovně:
1. Vytáhněte síťovou zástrčku modulu I/O.
2. Otevřete kryt pláště.
3. Nastavte spínače DIP 14 do polohy ON nebo Off.
Adresa modulu
Spínač DIP
Použití pro
modulu
1
2
3
4
5
6
7
8
1 1 0 0 0 1 0 0 0 1
2 0 1 0 0 1 0 0 0 2
3 1 1 0 0 1 0 0 0 3
4 0 0 1 0 1 0 0 0 4
5 1 0 1 0 1 0 0 0 5
6 0 1 1 0 1 0 0 0 6
7 1 1 1 0 1 0 0 0 7
8 0 0 0 1 1 0 0 0 8
9 1 0 0 1 1 0 0 0 9
10 0 1 0 1 1 0 0 0 10
