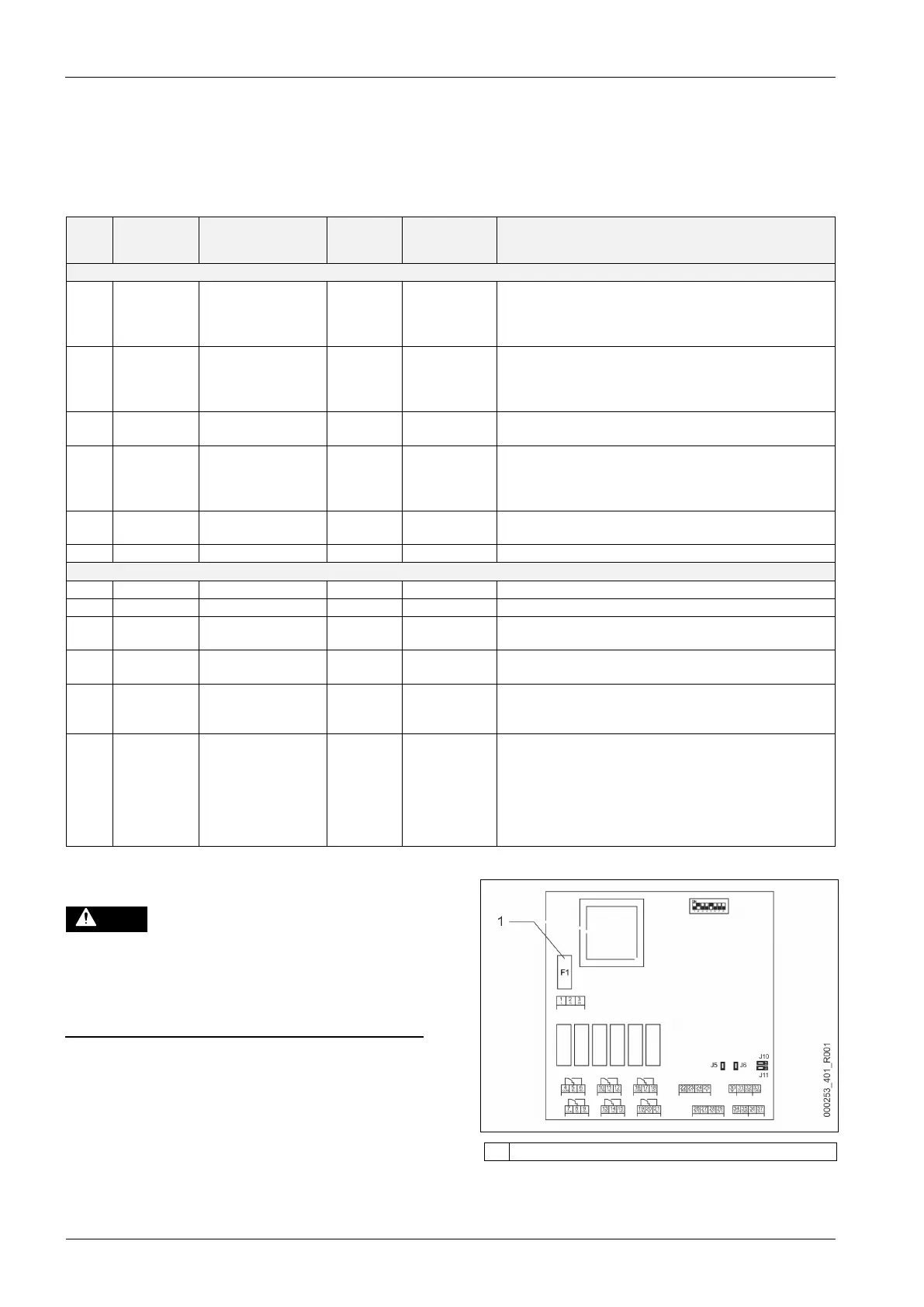

5.2.3 I/O-mooduli standardseadistused
I/O-mooduli sisenditel ja väljunditel on tehtud standardseadistused.
Vajaduse korral saab standardseadistusi muuta, et need sobiksid kohalike
oludega.
I/O-mooduli sisendite 1–6 poole pöördumist näidatakse seadme
juhtimissüsteemi veamälus.

Märkus!
•
Standardseadistused kehtivad alates tarkvaraversioonist V1.10.
•
Soovi korral saab kõiki digitaalseid sisendeid ja väljundeid vabalt
seadistada. Seadistamistööd peab tegema Reflexi
klienditeenindus,  13.1 "Reflexi klienditeenindus",  331
Asukoht
Signaalianalüüs
Teatetekst
Tõrkemälu
sissekanne
störung
Prioriteet enne
möödumist
Signaal sisendis annab tulemuseks järgmise toimingu
SISENDID
1 Avaja Väline temperatuuriseire Jah Jah • Magnetklapid on suletud.
• Magnetklapp (2) ülevoolutorus (1)
• Magnetklapp (3) ülevoolutorus (2)
• Aktiveeritakse väljundrelee (1).
2 Avaja
Väline signaal,
miinimumrõhk
Jah Ei • Magnetklapid on suletud.
• Magnetklapp (2) ülevoolutorus (1)
• Magnetklapp (3) ülevoolutorus (2)
• Aktiveeritakse väljundrelee (2).
3 Avaja Manuaalne järeltäitmine Jah Jah • Järeltäitetoru magnetklapp (1) avatakse manuaalselt.
• Aktiveeritakse väljundrelee (5).
4 Sulgeja Avariiseiskamine Jah Jah • Pumbad (1) ja (2) on välja lülitatud.
• Ülevoolutorude magnetklapid (2) ja (3) on suletud.
• Järeltäitetoru magnetklapp (1) on suletud.
• Aktiveerib seadme juhtimissüsteemis koondrikke.
5 Sulgeja Käsipump 1 Jah Jah • Pump (1) lülitatakse manuaalselt sisse.
• Aktiveeritakse väljundrelee (5).
6 Sulgeja Käsitsi ÜS-1 Jah Jah Magnetklapp (1) on avatud.
VÄLJUNDID
1 Vaheti --- --- --- Vt sisendit 1
2 Vaheti --- --- --- Vt sisendit 2
3 Vaheti --- --- --- • Rõhk on miinimumist väiksem.
• Juhtimissüsteemis teade „ER 01“
4 Vaheti --- --- --- • Rõhk maksimumist suurem
• Juhtimissüsteemis teade „ER 10“
5 Vaheti --- --- --- Lülitab käsirežiimil
Lülitab stopprežiimil
Lülitab aktiivsete sisendite 3, 5, 6 korral
6 Vaheti Järeltäite viga --- --- • Järeltäitmise seadistusväärtused on ületatud.
• Aktiveerib seadme juhtimissüsteemis järgmised teated:
• „ER 06“ järeltäiteaeg
• „ER 07“ järeltäitetsüklid
• „ER 11“ järeltäitekogus
• „ER 15“ järeltäiteklapp
• „ER 20“ maksimaalne järeltäitekogus
5.3 Kaitsmete vahetamine
OHT!
Elektrilöögi oht!
Eluohtlikud vigastused elektrilöögi tõttu. Seadme trükkpaadi osad võivad
hoolimata
võrgupistiku lahutamisele toitest olla 230 V pinge all.
• Ühendage seadme juhtimissüsteem enne katete eemaldamist
vooluvõrgust täiesti lahti.
• Kontrollige, et trükkplaat ei ole pinge all.
Kaitse asub I/O-mooduli emaplaadil.
1 Peenkaitse F1 (250 V, 0, 16 A aeglane)
Toimige järgmiselt.
1. Lahutage I/O-moodul toitepingest.
• Tõmmake võrgupistik moodulilt.
