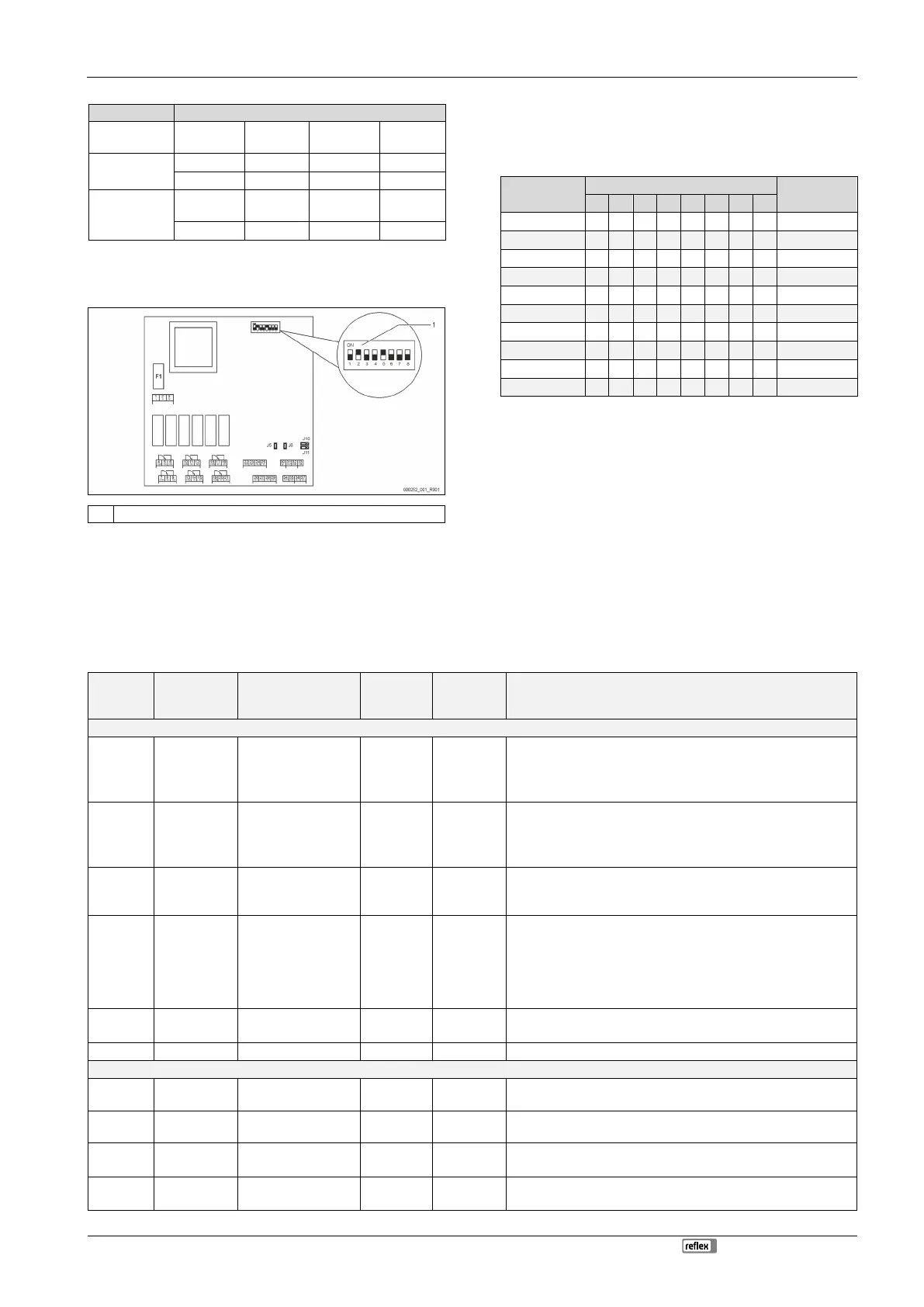

Moduł I/O (opcjonalny moduł rozszerzeń)
Variomat Touch — 09.09.2022-Rev. C Polski —
243
Funkcja Slave
Ustawienia rezystorów końcowych
Zworka /
przełącznik
Ustawienia Moduł I/O
Moduł I/O do
rozszerzenia
Control
Touch
Zworka J10
aktywny --- X ---
i J11
nieaktywny
X
---
---
Mikroprzełącznik
DIP 1
aktywny --- --- X
i 2
nieaktywny --- --- ---
5.2.2 Ustawienie adresu modułu
Ustawienie adresu modułu na płycie głównej modułu I/O
1 Mikroprzełącznik DIP
Pozycja mikroprzełączników DIP
Przełączniki DIP 1–4: • Do ustawiania adresu modułu
• Zmienne ustawianie na ON albo OFF
Mikroprzełącznik DIP 5: • Ciągle w pozycji ON
Mikroprzełączniki DIP 6–
8:
• Do testów wewnętrznych
• Podczas pracy w pozycji OFF
Ustawić mikroprzełącznikami DIP 1–4 adres modułu.
Wykonać następujące czynności:
1. Wyciągnąć wtyczkę sieciową modułu I/O.
2. Otworzyć pokrywę obudowy.
3. Ustawić mikroprzełączniki DIP 1–4 w pozycji ON albo Off.
Adresy modułu
Mikroprzełącznik DIP
Zastosowanie
do modułów
1
2
3
4
5
6
7
8
1 1 0 0 0 1 0 0 0 1
2 0 1 0 0 1 0 0 0 2
3 1 1 0 0 1 0 0 0 3
4 0 0 1 0 1 0 0 0 4
5 1 0 1 0 1 0 0 0 5
6 0 1 1 0 1 0 0 0 6
7 1 1 1 0 1 0 0 0 7
8 0 0 0 1 1 0 0 0 8
9 1 0 0 1 1 0 0 0 9
10 0 1 0 1 1 0 0 0 10
5.2.3 Ustawienia domyślne modułu I/O
Wejścia i wyjścia modułu I/O zostały ustawione fabrycznie na ustawienia
domyślne.
W razie potrzeby ustawienia domyślne można zmodyfikować i dostosować do
warunków lokalnych.
Zadziałanie wejść 1–6 modułu I/O jest wyświetlane w pamięci błędów
sterownika urządzenia.

Wskazówka!
•
Ustawienia domyślne obowiązują od wersji oprogramowania
V1.10.
•
Opcjonalnie wszystkie wejścia i wyjścia cyfrowe można ustawiać
dowolnie. Ustawienia dokonuje serwis zakładowy Reflex, 
13.1
"Serwis zakładowy Reflex",  262
Miejscowość
Analiza sygnału
Tekst komunikatu
Zapis w
pamięci
usterek
Priorytet
przed
sekwencją
Sygnał na wejściu powoduje następujące działanie
WEJŚCIA
1
Zestyk
rozwierny
Zewnętrzna kontrola
temperatury
Tak Tak • Zawory elektromagnetyczne są zamknięte.
• Zawór elektromagnetyczny (2) w przewodzie przelewowym (1)
• Zawór elektromagnetyczny (3) w przewodzie przelewowym (2)
• Przekaźnik wyjściowy (1) włącza się.
2
Zestyk
rozwierny
Sygnał zewnętrzny,
ciśnienie minimalne
Tak Nie • Zawory elektromagnetyczne są zamknięte.
• Zawór elektromagnetyczny (2) w przewodzie przelewowym (1)
• Zawór elektromagnetyczny (3) w przewodzie przelewowym (2)
• Przekaźnik wyjściowy (2) włącza się.
3
Zestyk
rozwierny
Ręczne uzupełnianie
wody
Tak Tak
• Zawór elektromagnetyczny (1) w przewodzie uzupełniania wody
otwiera się ręcznie.
• Przekaźnik wyjściowy (5) włącza się.
4 Zestyk zwierny Wyłącznik awaryjny Tak Tak • Pompy (1) i (2) są wyłączone.
• Zawory elektromagnetyczne (2) i (3) w przewodzie przelewowym są
zamknięte.
• Zawór elektromagnetyczny (1) w przewodzie uzupełniania wody jest
zamknięty.
• Włącza „usterkę zbiorczą” w sterowniku urządzenia.
5 Zestyk zwierny Pompa 1 ręcznie Tak Tak • Pompę (1) włącza się ręcznie.
• Przekaźnik wyjściowy (5) włącza się.
6
Zestyk zwierny
Zaw. przelew. 1 ręcznie
Tak
Tak
Zawór elektromagnetyczny (1) jest otwarty.
WYJŚCIA
1
Zestyk
przełączny
--- --- --- Patrz wejście 1
2
Zestyk
przełączny
--- --- --- Patrz wejście 2
3
Zestyk
przełączny
--- --- --- • Ciśnienie poniżej minimalnego.
• Komunikat „ER 01” w sterowniku
4
Zestyk
przełączny
--- --- --- • Ciśnienie powyżej maksymalnego
• Komunikat „ER 10” w sterowniku
