Montaj
Română Variomat Touch09.09.2022-Rev. C

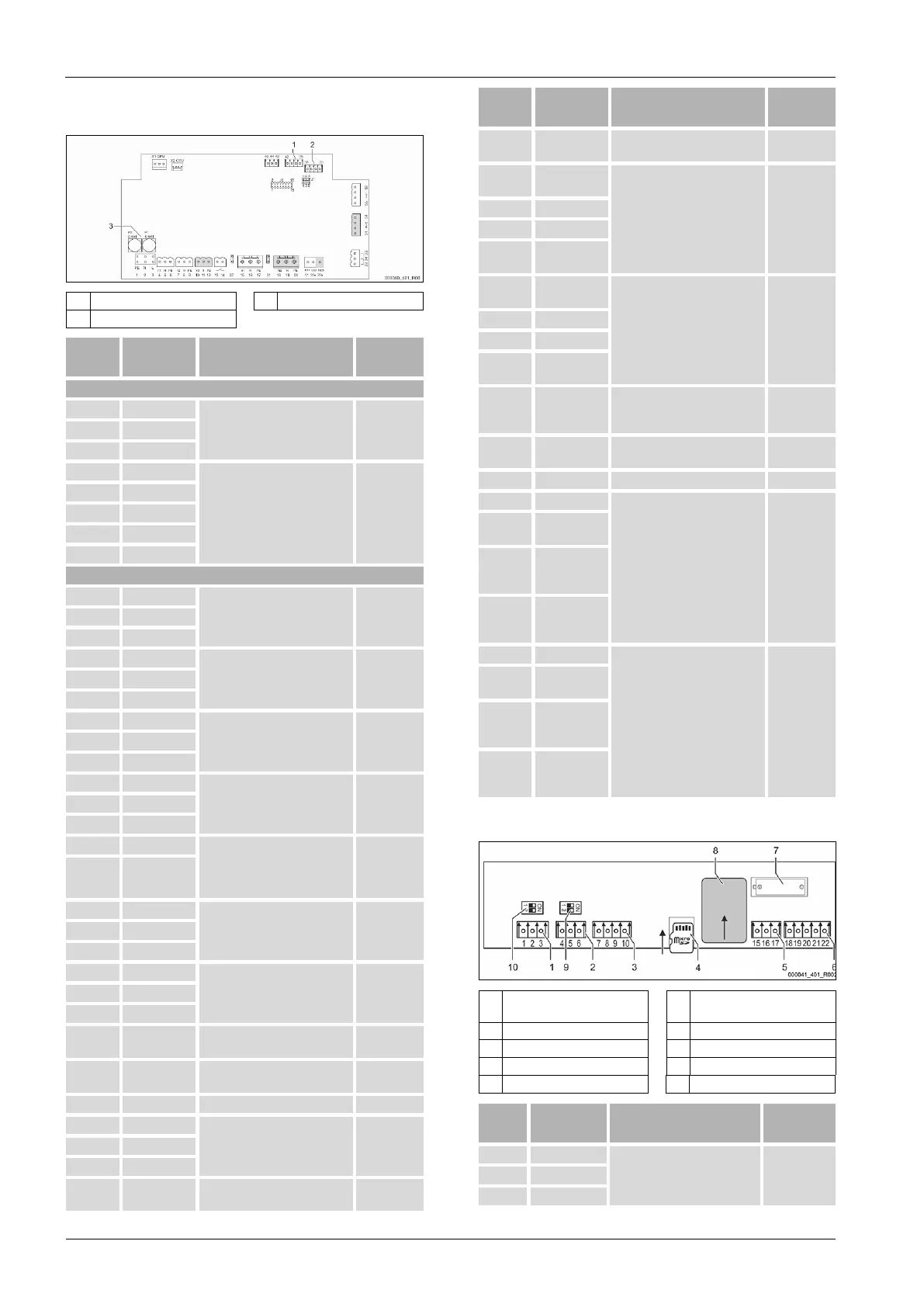

7.5.1 Schema electrică
7.5.2 Schemă electrică pentru partea de conectare
1 Presiune 3 Siguranţe
2 Nivel
Număr
bornă
Semnal
Funcţie
Cablaj
Alimentare
X0/1 L
Alimentare 230 V, maxim 16 A
De prevăzut
la faţa
locului
X0/2 N
X0/3 PE
X0/1 L1
Alimentare 400 V,
maximum 20 A
(valabilă numai pentru
Variomat Giga şi Variomat 140!)
de prevăzut
la faţa
locului
X0/2
L2
X0/3 L3
X0/4 N
X0/6 PE
Plăcuţa electronică
1 PE
Alimentare cu curent
din
fabricaţie
2 N
3 L
4 Y1
Vană cu solenoid pentru
umplere/completare WV
din
fabricaţie
5 N
6 PE
7 Y2
Supapă diferențială de presiune
PV 1 (robinet cu bilă, acţionat cu
motor sau vană cu solenoid)
-- 8 N
9 PE
10 Y3
Supapă diferențială de presiune
PV 2 (robinet cu bilă acţionat cu
motor sau vană cu solenoid)
--- 11 N
12
PE
13
Mesaj protecţie împotriva
funcţionării pe uscat (fără
potenţial)
max. 230 V, 2 A
opţional, de
prevăzut la
faţa locului
14
15 M1
Pompă PU 1
din
fabricaţie
16 N
17 PE
18 M2
Pompă PU 2
din
fabricaţie
19 N
20 PE
21 FB1
Monitorizare tensiune pompa 1
din
fabricaţie
22a FB2a
Monitorizare tensiune pompa 2
din
fabricaţie
22b FB2b --- ---
23 NC
Mesaj colectiv (fără potenţial)
max. 230 V, 2 A
opţional, de
prevăzut la
faţa locului
24 COM
25 NO
27 M1
Fişă plată pentru alimentarea
pompei 1
din
fabricaţie
Număr
bornă
Semnal
Funcţie
Cablaj
31 M2
Fişă plată pentru alimentarea
pompei 2
din
fabricaţie
35
+18 V
(albastru)
Intrare analogică a
dispozitivului de măsurare a
nivelului LIS
la vasul de bază
Cablu: din
fabricaţie;
Cablu
senzor: de
prevăzut la
faţa locului
36 Ma
37 AE (maro)
38
Împământare
(ecran)
39
+18 V
(albastru)
Intrare analogică presiune PIS
la vasul de bază
opţional, de
prevăzut la
faţa locului
40 Ma
41 AE (maro)
42
Împământare
(ecran)
43 +24 V
Intrări digitale
opţional, de
prevăzut la
faţa locului
44 E1 E1: Apometru cu contact electric
din
fabricaţie
45 E2 E2: Întrerupător la lipsa apei ---
51 Ma
Supapă diferenţială de presiune
PV 2 (robinet cu bilă, acţionat cu
motor), doar în cazul VS 2-2
din
fabricaţie
52
+24 V
(alimentare)
53
0 - 10 V
(valoare de
reglare)
54
0 - 10 V
(semnalizare
de răspuns)
55 Ma
Supapă de descărcare PV 1
(robinet cu bilă, acţionat cu
motor)
din
fabricaţie
56
+24 V
(alimentare)
57
0 - 10 V
(valoare de
reglare)
58
0 - 10 V
(semnalizare
de răspuns)
7.5.3 Schemă electrică pentru partea de operare
1 Interfaţă RS-485 6
Ieşiri analogice pentru
presiune şi nivel
2 Interfaţă RS-485 7 Compartiment pentru baterie
3 Interfaţă intrare/ieşire 8 Port modul AnyBus
4 Microcard SD 9 Comutator DIP 2
5 Alimentare 10 V 10 Comutator DIP 1
Număr
bornă
Semnal
Funcţie
Cablaj
1 A
Interfaţă RS-485
Interconectare în reţea S1
De prevăzut
la faţa locului
2
B
3 GND S1
